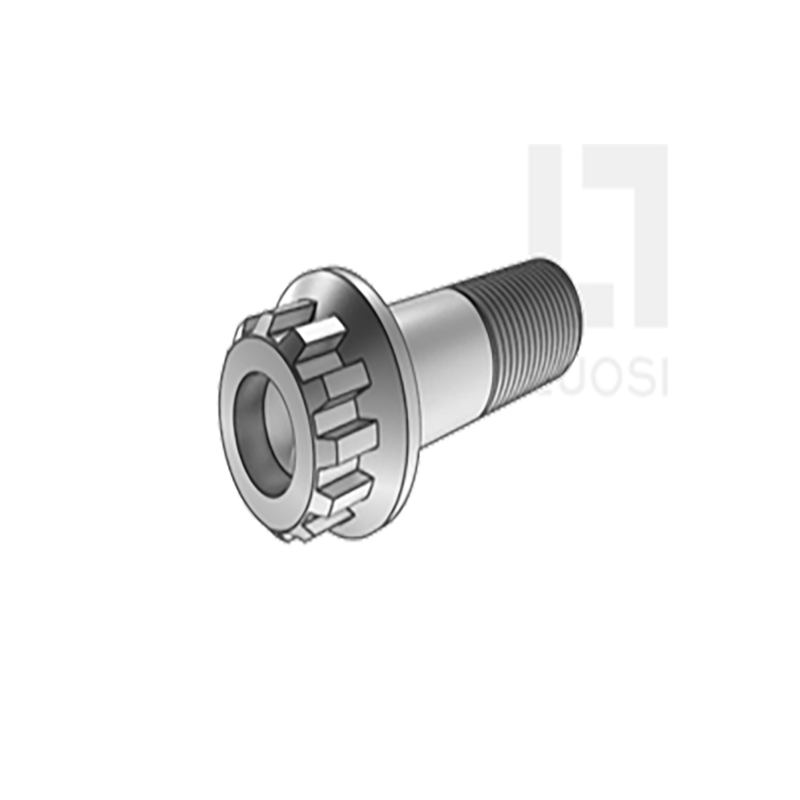

12 bu lông spline răng có mặt bích

12 bu lông spline răng có mặt bích thường phù hợp cho các dự án yêu cầu kết nối chống trượt chắc chắn và chống trượt. Nó có thể cung cấp mô -men xoắn tốt hơn và ngăn các bu lông trượt trong quá trình thắt chặt. Các bu lông được sản xuất bởi Xiaoguo® Factory tuân thủ tiêu chuẩn thực hiện của MS 14157B -1978.

Gửi yêu cầu

Mô tả Sản phẩm

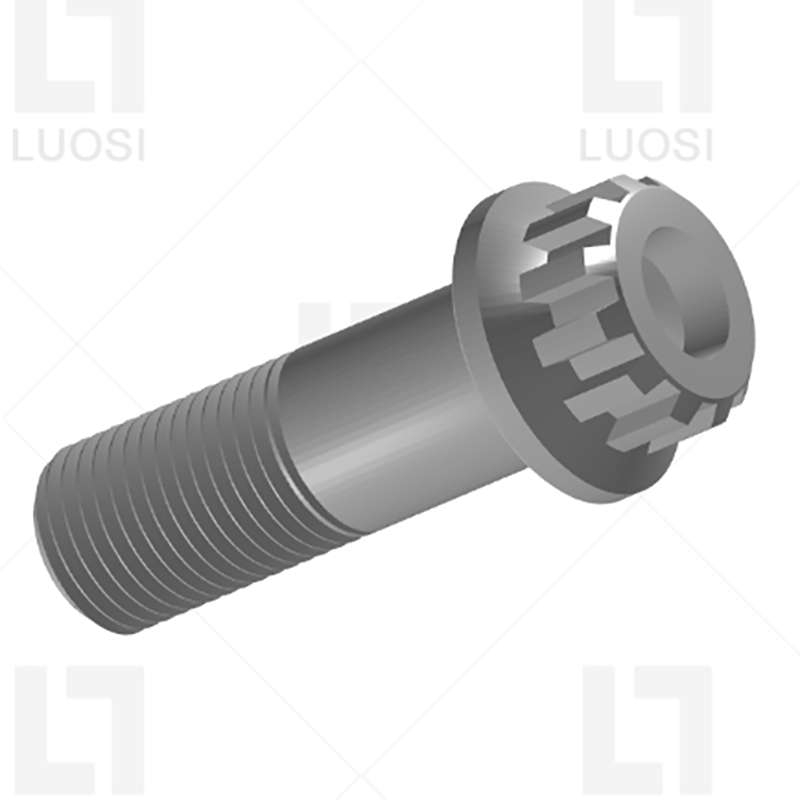

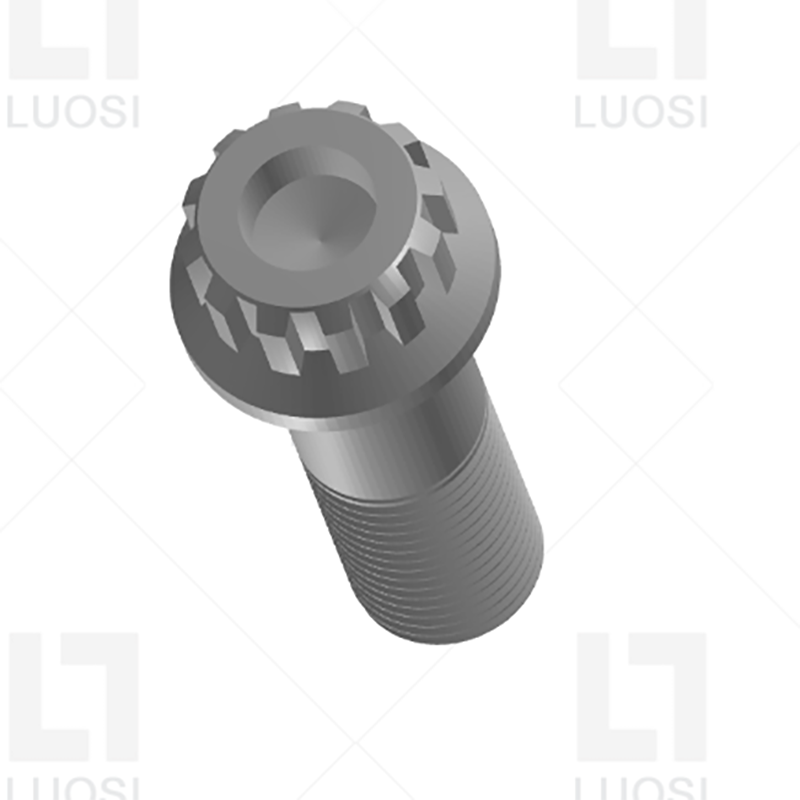

Đầu của 12 bu lông spline răng có mặt bích được thiết kế với 12 răng, có thể phù hợp chặt chẽ với cờ lê ổ cắm spline phù hợp. Ở dưới cùng của nó, có một mặt bích giống như một miếng đệm, có thể làm tăng khu vực tiếp xúc với vật liệu được kết nối.

Tính năng sản phẩm

12 bu lông spline răng có mặt bích có cấu trúc độc đáo gồm 12 chiếc spline răng cộng với mặt bích. Spline 12 răng cung cấp nhiều điểm ứng dụng lực hơn, làm cho hoạt động thắt chặt chính xác và trơn tru hơn. Mặt bích phân tán áp lực, tăng cường độ ổn định kết nối và ngăn chặn bu lông nới lỏng.

Những bu lông này có thể được kết nối với gốc của lưỡi tuabin gió. Bu lông lưỡi phải chịu lực ly tâm 20 tấn. Nó có thể chịu tải. Đầu spline có thể chịu được mô -men xoắn thủy lực 1.000 N · m. Mặt bích có thể ngăn chặn rễ của vật liệu composite bị nứt do chuyển động vi mô. Nó cần phải được thay thế cứ sau năm năm và mỗi lưỡi kiếm bị hư hỏng có giá lên tới 250.000 đô la Mỹ.

12 bu lông spline răng yêu cầu tua vít spline phù hợp. Chúng có thể truyền mô -men xoắn khổng lồ mà không cần tước, vượt trội hơn nhiều so với bu lông hình lục giác. Các hàm mặt bích tích hợp tương tự như một miếng đệm, vì vậy bạn có thể lưu trên các thành phần bổ sung. Nó rất phù hợp cho việc duy trì các thiết bị nặng.

12 Bu lông spline răng có mặt bích không dễ bị giả mạo. Hầu hết mọi người không có công cụ spline. Mặt bích có thể giữ các bu lông cố định theo độ rung và chúng được sử dụng trên máy móc công cộng hoặc đường ray xe lửa nơi có nguy cơ trộm cắp. Đối với các khu vực có độ rung cao (máy nén, máy phát), chúng có thể được cố định chắc chắn. Trình điều khiển spline sẽ không đi ra. Tùy chọn mặt bích răng cưa có thể cắn bề mặt. Không cần máy giặt khóa.

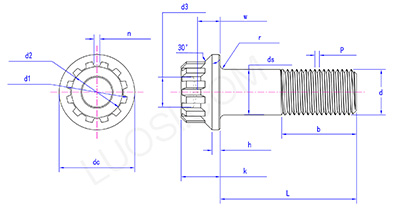

Thông số sản phẩm

Mon	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC Max	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC tối thiểu	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k Max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
K phút	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
h max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
H tối thiểu	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
B phút	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
D3 Max Max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
Tối thiểu	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
trong mỏ	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
DS Max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
DS tối thiểu	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
D1 tối đa	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
D1 tối thiểu	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
D2 Max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
D2 phút	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n max	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n phút	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r tối đa	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
R tối thiểu	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
