Máy giặt lò xo cong DIN137A

Máy giặt lò xo cong DIN137A do Nhà máy Xiaoguo® sản xuất có thiết kế độc đáo. Thiết kế này có thể cung cấp lực tải trước dọc trục ổn định giữa các bộ phận như vòng bi, loại bỏ khe hở dọc trục, ngăn vòng đệm không bị rung và do đó tránh ảnh hưởng đến quá trình sử dụng chung.

Gửi yêu cầu

Mô tả Sản phẩm

Vòng đệm lò xo cong DIN137A là một miếng đệm kim loại đàn hồi có cấu trúc uốn hình vòng cung đơn hoặc nhiều. Nó tạo ra lực tải trước đàn hồi thông qua biến dạng hồ quang của chính nó và được lắp ráp bên dưới các bu lông và đai ốc. Nó được sử dụng để loại bỏ khe hở trong kết nối của ốc vít, duy trì lực tải trước, bù cho sự giãn nở hoặc mài mòn nhiệt và chống lại độ rung vừa phải.

Tên	Máy giặt lò xo cong DIN137A
Vật liệu	Thép không gỉ/thép hợp kim/thép carbon/đồng/thép lò xo
Tiêu chuẩn	DIN137A
Chủ đề	Số liệu/Số liệu
Kích cỡ	M2-M12
Hoàn thành	Kẽm/Đen/Tự nhiên/khác
Có thể tùy chỉnh	ĐÚNG
Vật mẫu	ĐÚNG

Giới thiệu cấu trúc

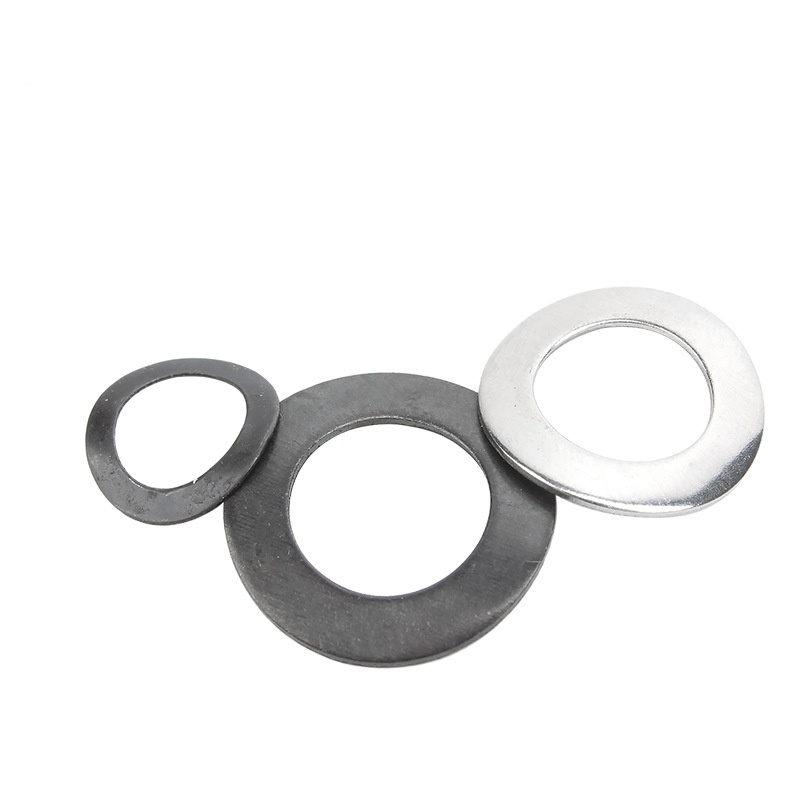

Cấu tạo của Máy giặt lò xo cong DIN137A trông như thế nào? Nói một cách đơn giản, nó là một vòng kim loại nhỏ có hình vòng cung.

[Hình dáng tổng thể]

Máy giặt lò xo cong DIN137A không phải là máy giặt phẳng thông thường. Nếu cầm trên tay bạn sẽ thấy nó tự phồng lên chứ không hề phẳng. Tùy thuộc vào cách nó phình ra, chủ yếu có hai cấu trúc:

（1）Hình vòng cung sóng đơn (giống như một cây cầu vòm nhỏ)

Toàn bộ máy giặt có hình vòng cung duy nhất, với phần giữa cao hơn và các bên thấp hơn, giống như một cây cầu vòm mini. Ở trạng thái tự do, chiều cao tự nhiên của nó lớn hơn nhiều so với độ dày của nó. Khi nó bị xẹp xuống, nó sẽ tạo ra lực đẩy ngược lại.

（2）Nhiều sóng (như khoai tây chiên gợn sóng)

Vòng đệm có hai hoặc thậm chí nhiều sóng, với các đỉnh và đáy xen kẽ và vòng quanh chu vi. Khi cấu trúc này bị nén, biến dạng không đáng kể như sóng đơn mà độ đàn hồi đồng đều hơn.

Hai loại vòng đệm này đều là những vòng tròn hoàn chỉnh, có lỗ ở giữa và không có vết cắt xung quanh các cạnh. Độ dày của vật liệu là như nhau trong suốt.

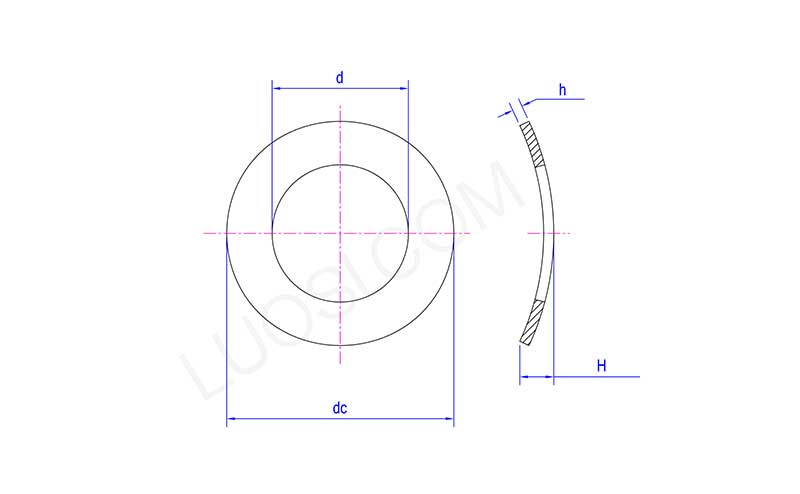

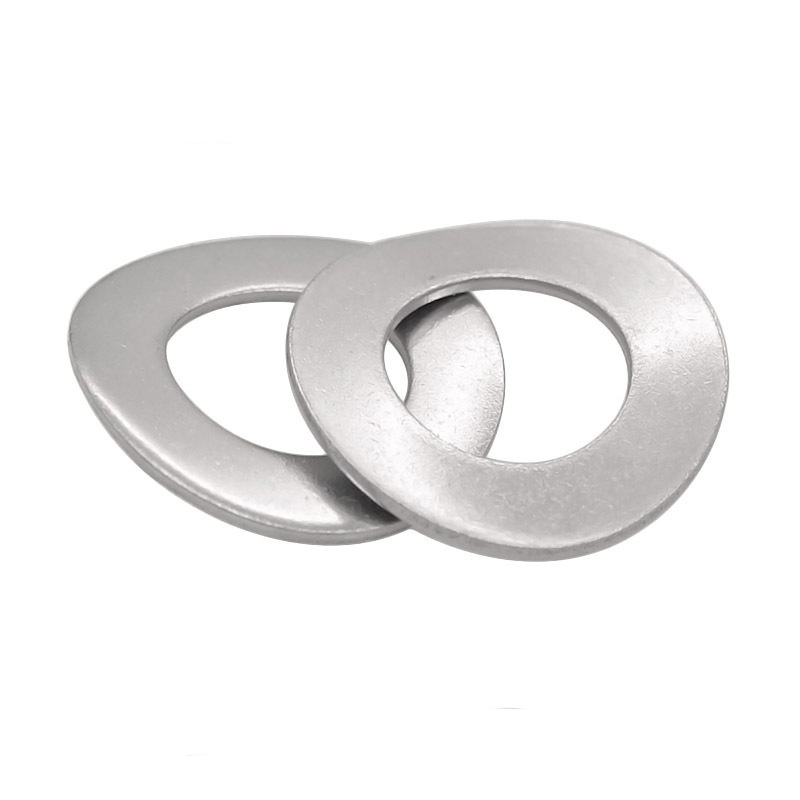

DIN137A Curved Spring Washer

Thứ hai	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d phút	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d tối đa	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc phút	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc tối đa	4.5	5.5	6	8	10	11	15	18
H phút	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H tối đa	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

[Các bộ phận cấu trúc chính]

（1）Đường viền hình vòng cung (lõi)

Miếng đệm không phẳng ở trạng thái tự do; thay vào đó, nó thể hiện một bề mặt hình cung đơn (như cầu vòm) hoặc nhiều gợn sóng (như sóng) dọc theo hướng tròn.

Hình dạng cong/sóng này là nguồn gốc của độ đàn hồi.

（2）Vòng kín không cắt

Vòng đệm lò xo cong DIN137A là một vòng hoàn chỉnh không có bất kỳ đường cắt xoắn ốc nào.

（3）Phần có độ dày đồng đều

Độ dày của miếng đệm đồng đều trên toàn bộ chu vi, không có bất kỳ sự thay đổi dần dần hoặc mỏng đi cục bộ nào.

（4）Tỷ lệ giữa đường kính ngoài và đường kính trong

Tỷ lệ đường kính ngoài với đường kính trong ảnh hưởng đến độ cứng và diện tích đỡ của vòng đệm.
