Vòng quay vòng tròn cho lỗ khoan

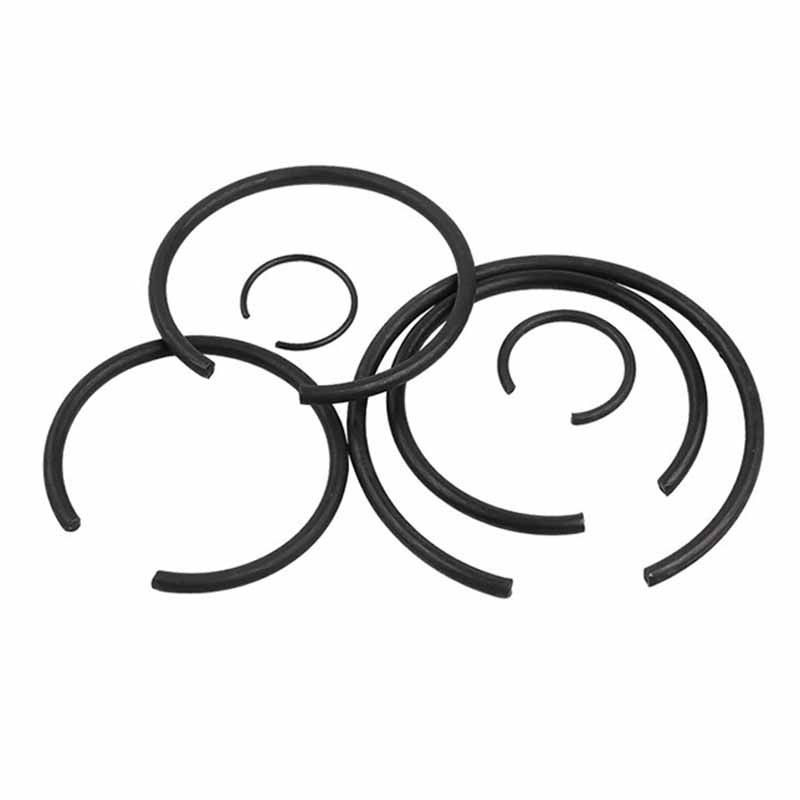

Vòng quay dây tròn cho lỗ khoan được lắp đặt trong lỗ tròn và là một dây buộc cố định chuyển động trục của các bộ phận. Nó được làm bằng thép mạnh hoặc hợp kim chống ăn mòn. Xiaoguo® chú ý đến bảo vệ môi trường, tái chế 12 tấn phế liệu kim loại vào năm ngoái thông qua sáng kiến sản xuất xanh.

Người mẫu:DIN 471-1981

Gửi yêu cầu

Mô tả Sản phẩm

Vòng nhanh dây tròn cho lỗ khoan được làm bằng thép carbon hoặc thép không gỉ (như SAE 1074/1095 hoặc AISI 302/316), không dễ bị rỉ sét và có khả năng chống áp lực tốt, có thể chịu được áp lực lớn hơn và không dễ bị phá vỡ trong quá trình siết chặt. Chúng được xử lý nhiệt để được đàn hồi và có thể được thắt chặt ngay cả trong môi trường cực kỳ nóng hoặc lạnh. Thép không gỉ phù hợp hơn trong môi trường có nhiều độ ẩm hoặc hóa chất, chẳng hạn như các thành phần biển hoặc thiết bị y tế, thường sử dụng độ ẩm hoặc chất tẩy rửa. Chúng đủ cứng để chịu được hao mòn hàng ngày, nhưng đủ linh hoạt để chộp vào rãnh mà không bị vỡ. Trong điều kiện môi trường khắc nghiệt, thép không gỉ phù hợp hơn.

Round Wire Snap Ring For Bore

Mon	26	Φ28	30	32	Φ35	38	Φ40	42	45	48	50
D0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
DC Max	28.8	30.8	32.8	35.5	38.5	41.5	43.5	45.8	48.8	51.8	53.8
DC tối thiểu	28.3	30.3	32.3	34.9	37.9	40.9	42.9	45	48	51	53
n	10	10	10	12	12	12	12	16	16	16	16

Ứng dụng

Vòng nhanh dây tròn cho lỗ khoan được sử dụng trong truyền, bơm, vòng bi và hệ thống thủy lực để bảo đảm các thành phần như trục, piston và cánh quạt. Kích thước tương đối nhỏ của chúng làm cho chúng trở nên lý tưởng cho các không gian chặt chẽ như hàng không vũ trụ, truyền ô tô và robot trong đó cần phải có một cách bảo vệ các thành phần mạnh mẽ nhưng nhẹ. Chúng giúp ngăn chặn sự di chuyển của các thành phần trong các thiết bị quay.

Đo kích thước

Hỏi: Làm cách nào để xác định kích thước và dung sai chính xác của vòng quay dây tròn cho lỗ khoan cho một ứng dụng cụ thể?

Trả lời: Để chọn kích thước vòng nhanh dây tròn bên phải, bạn cần đo đường kính lỗ, đường kính rãnh (chiều rộng và độ sâu) và tải trọng trục hoặc hướng tâm cần phải chịu được. Các vòng snap được sản xuất bởiNhà máy Xiaoguo®đáp ứng các tiêu chuẩn chất lượng. Kích thước tiêu chuẩn của vòng snap ngoài theo tiêu chuẩn DIN 471 và kích thước tiêu chuẩn của vòng snap bên trong theo tiêu chuẩn DIN 472, với dung sai khoảng ± 0,05 mm.

Chỉ cần cung cấp cho chúng tôi đường kính lỗ của bạn, chiều rộng và độ sâu rãnh, và nhiệt độ hoạt động, và chúng tôi có thể khớp nó với các thông số kỹ thuật danh mục của chúng tôi. Nếu ứng dụng của bạn không phải là tiêu chuẩn, chúng tôi cũng có thể tùy chỉnh nó.

Đảm bảo đường kính miễn phí (khi không được cài đặt) và độ căng khi cài đặt vòng snap đáp ứng các giới hạn ứng suất cơ học của thành phần. Điều này ngăn không cho nó uốn cong hoặc phá vỡ khi di chuyển hoặc thay đổi tải.
