Loại đinh hàn chiếu UR

Các loại chốt hàn hình chiếu UR do nhà cung cấp Xiaoguo® sản xuất tuân thủ các tiêu chuẩn của IFI 148-4-2002. Trong các nhà máy sản xuất, chúng thường được sử dụng để kết nối các bộ phận kim loại dày và việc hàn an toàn các bộ phận này có tầm quan trọng sống còn. Chúng tôi có thể cung cấp mẫu miễn phí.

Người mẫu:IFI 148-4-2002

Gửi yêu cầu

Mô tả Sản phẩm

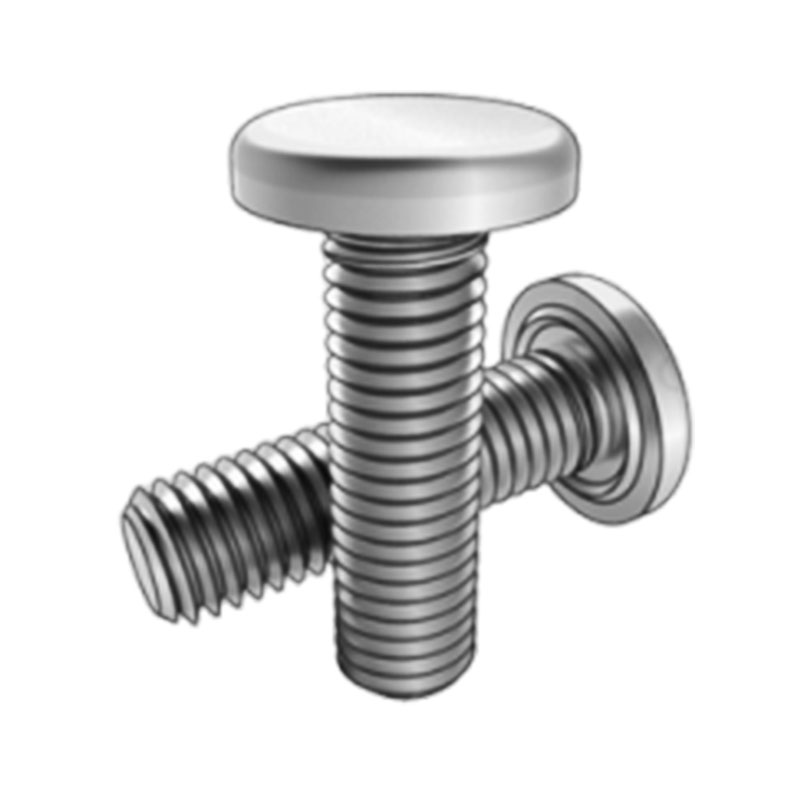

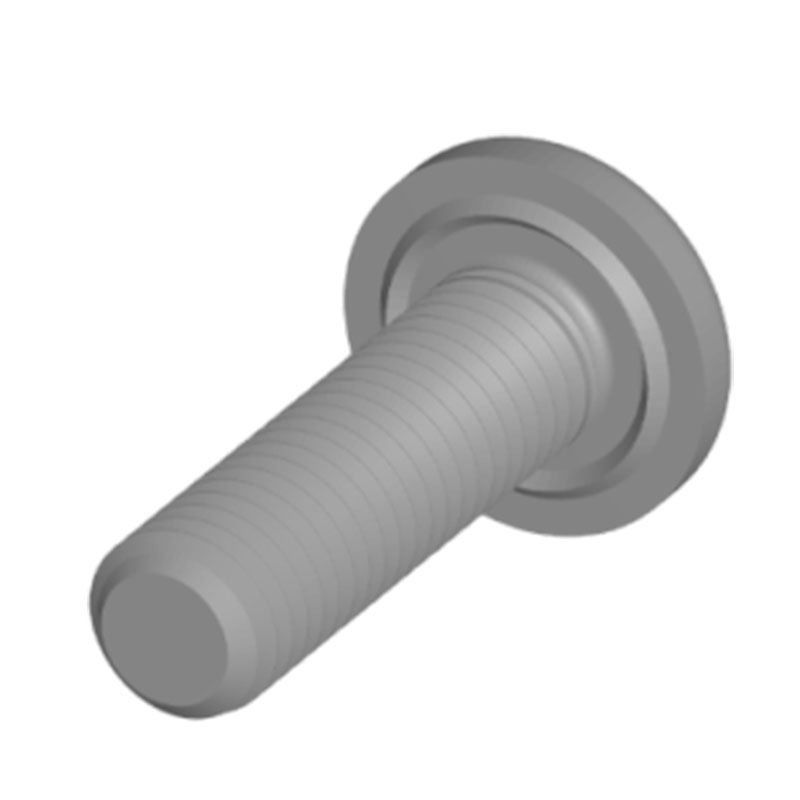

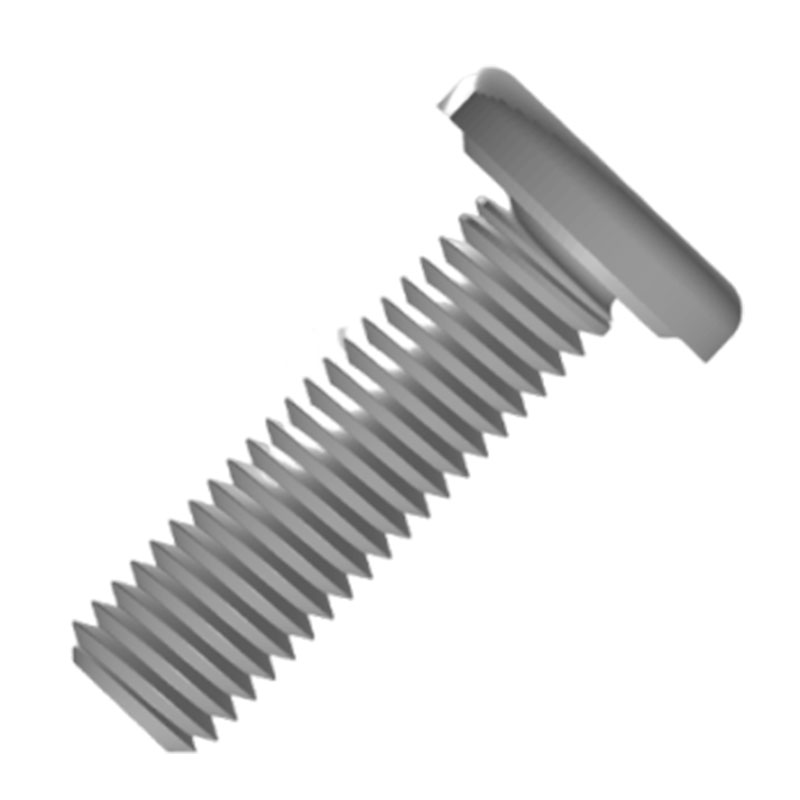

Đinh tán hàn hình chiếu loại UR có hình dạng đầu phẳng hình tròn lớn, bề mặt nhẵn và phẳng, có thể làm tăng diện tích tiếp xúc với bề mặt của bộ phận được kết nối. Chúng thường được sử dụng để kết nối các tấm mỏng và các bộ phận trang trí.

Tính năng sản phẩm

Các đinh tán có ren hoàn toàn với đầu hình bầu dục về cơ bản có các sợi chạy xuyên qua toàn bộ đinh tán, với một đầu thu hẹp dần thành đầu hình bầu dục. Nó giống như một sự hướng dẫn, hướng dẫn các đinh tán vào các lỗ một cách trơn tru trong quá trình lắp đặt. Điều này có nghĩa là bạn ít có khả năng làm hỏng ren trên các bộ phận, đặc biệt là khi vận hành thủ công hoặc trong Không gian hẹp. Sử dụng đai ốc tiêu chuẩn ở đầu kia.

Sau khi hàn xong, đinh hàn hình chiếu UR tạo thành liên kết cường độ cao với phôi, có khả năng chịu được lực kéo, lực cắt và rung động lớn. Ngay cả khi sử dụng lâu dài, khi chịu ngoại lực hoặc rung động của thiết bị cũng khó có khả năng bị lỏng hoặc rơi ra, chẳng hạn như khi hàn các nút liên kết giữa dầm thép và cột thép trong kết cấu thép xây dựng, điều này có thể đảm bảo sự ổn định của kết cấu công trình.

Độ chính xác xử lý ren của đinh hàn chiếu UR cao. Chúng vừa khít và êm ái với các loại đai ốc hoặc bộ phận tiêu chuẩn có ren bên trong và sẽ không xảy ra các vấn đề như dính hoặc trượt ren trong quá trình lắp đặt. Điều này đảm bảo rằng việc lắp đặt tiếp theo của các thành phần khác có thể được hoàn thành một cách dễ dàng và chính xác, từ đó cải thiện chất lượng lắp ráp tổng thể.

Các chốt hàn hình chiếu UR rất dễ vận hành và không yêu cầu quá trình định vị phức tạp. Trong quá trình hàn, thiết kế nâng cao đặc biệt trên đầu của nó giúp nó nhanh chóng bám dính vào chi tiết hàn. Sau khi bật thiết bị hàn, phần nâng lên sẽ tan chảy nhanh chóng, hàn chặt đinh tán vào chi tiết hàn. Điều này làm giảm đáng kể thời gian cài đặt và nâng cao hiệu quả sản xuất.

Thông số sản phẩm

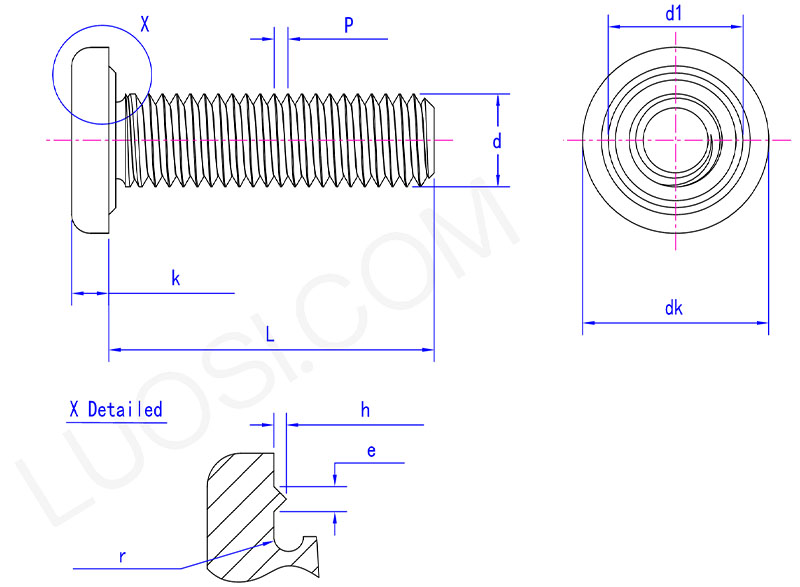

Type UR projection weld stud parameter

Thứ hai	#4	#6	#8	#10	1/4	16/5	8/3	1/2
P	40	32	32	24	20	18	16	13
dk tối đa	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk phút	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
k tối đa	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k phút	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
h max	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
giờ phút	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
r tối đa	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
