Vòng đệm khóa hình nón có răng cưa bên ngoài chìm

Vòng đệm khóa hình nón có răng cưa có răng cưa bên ngoài của nhà máy Xiaoguo® có dạng lõm tích hợp. Khi bạn đặt chúng vào, chúng nằm ngang bằng hoặc bên dưới bề mặt bộ phận, do đó toàn bộ mặt ngoài sẽ mịn và phẳng.

Gửi yêu cầu

Mô tả Sản phẩm

Vòng đệm khóa hình nón có răng cưa có răng ngoài chìm này là các vòng khóa hình nón có bề mặt chìm và các răng xung quanh mép ngoài. Hình dạng chìm giúp chúng vừa khít với các lỗ lắp chìm, do đó, đầu vít sẽ nằm ngang bằng hoặc bên dưới bề mặt bộ phận. Khi bạn siết chặt vít, phần côn sẽ đẩy lùi với áp suất lò xo ổn định và các răng bên ngoài sẽ cắn vào vật liệu nền. Điều đó giữ cho dây buộc không bị lỏng khi mọi thứ rung hoặc di chuyển khi có tải.

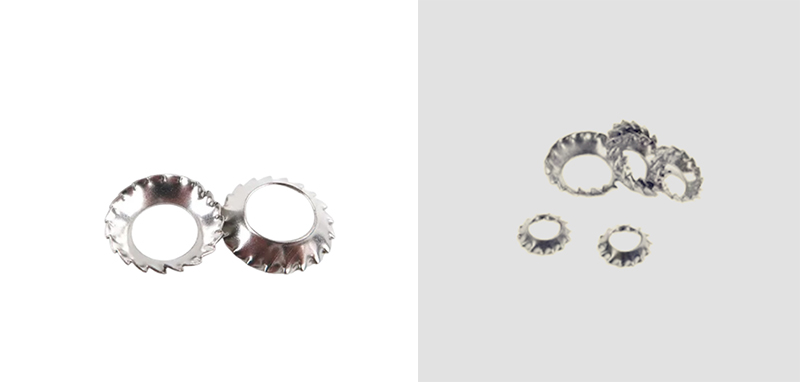

Countersunk External Tooth Serrated Conical Lock Washers

Hướng dẫn cài đặt

Dưới đây là hướng dẫn lắp đặt cho Vòng đệm khóa hình nón có răng cưa bên ngoài chìm. Bạn có thể sử dụng nó làm tài liệu tham khảo cho hoạt động của mình.

（1）Thông số lựa chọn

Khớp đường kính bên trong và bên ngoài tương ứng của Vòng đệm khóa hình nón có răng cưa răng ngoài chìm với thông số kỹ thuật của vít chìm. Các thông số kỹ thuật phải phù hợp, tránh quá lớn hoặc quá nhỏ có thể ảnh hưởng đến độ vừa khít và tác dụng chống lỏng.

（2)Hướng dẫn lắp đặt (Điểm mấu chốt)

Bề mặt lồi hình nón + bề mặt răng ngoài hướng về phía đầu vít

Mặt sau phẳng phải được gắn chặt vào bề mặt kim loại tấm phôi

Không cài đặt theo hướng ngược lại. Lắp ngược chiều sẽ làm mất chức năng siết đàn hồi trước và khóa bề mặt răng.

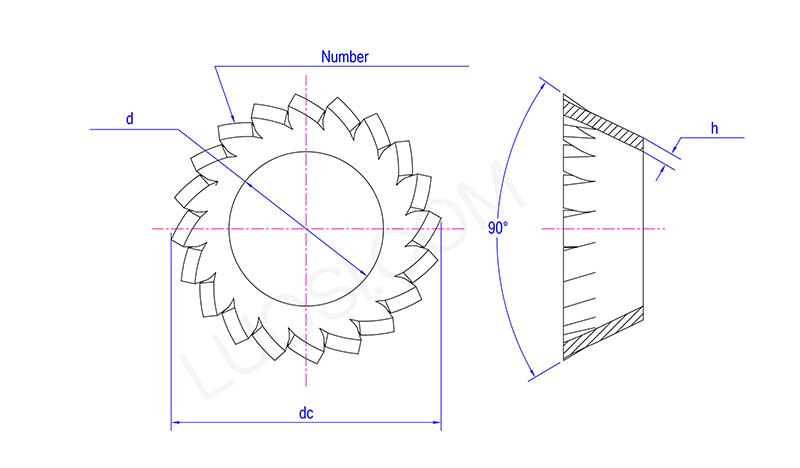

Countersunk External Tooth Serrated Conical Lock Washers

Thứ hai	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d phút	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d tối đa	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Số lượng răng tối thiểu	10	12	12	14	14	16	18	20	26	28	30

(3) Căn chỉnh máy giặt chính xác

Trượt Vòng đệm khóa hình nón có răng cưa bên ngoài chìm vào vít chìm, sau đó đặt toàn bộ vào lỗ lắp. Độ côn bên trong của vòng đệm sẽ tự căn chỉnh để phù hợp với góc của đầu vít.

(4) Siết chặt bằng tay trước

Bắt đầu bằng cách vặn vít bằng tay. Giữ nó phẳng với máy giặt và đảm bảo nó thẳng - không bị nghiêng.

(5) Siết chặt theo mômen tiêu chuẩn

Sử dụng cờ lê và siết chặt theo thông số mô-men xoắn thông thường. Bóp vừa đủ để làm phẳng hình nón một chút để tạo ra lực căng của lò xo và để các răng bên ngoài cắn nhẹ vào bề mặt.

(6) Một số điều cần chú ý

Đừng siết quá chặt – Hãy bám sát mô-men xoắn khuyến nghị. Đừng sử dụng cờ lê tác động để đóng nó xuống.

Không bao giờ xếp chồng các vòng đệm – Chỉ sử dụng một vòng đệm cho mỗi vít. Việc xếp chồng chúng sẽ tạo ra áp suất không đồng đều, làm cong máy giặt và làm mất khả năng khóa của nó.
