Chìm lục giác rỗng có con dấu

Xiaoguo® Countersunk Hollow Hex Plug with Seal cho phép hàn điểm nhanh chóng bằng thiết bị hàn tự động, nâng cao tốc độ lắp ráp của dây chuyền sản xuất và giảm chi phí. Hiện tại đang có nhiều ưu đãi mua hàng hơn.

Người mẫu:JIS B1196-1.1-1982

Gửi yêu cầu

Mô tả Sản phẩm

Phích cắm lục giác rỗng có con dấu được sử dụng rộng rãi trong các ngành và tình huống sau do các ưu điểm của chúng như cố định vĩnh viễn, lắp ráp một mặt và khả năng chống nới lỏng đáng tin cậy:

（1)Sản xuất ô tô

Hàn thân màu trắng: Các điểm nối ren của các bộ phận kim loại tấm như cửa, ốp động cơ, ốp cốp xe

Khung gầm và hệ thống treo: Khung phụ, tay điều khiển, giá đỡ thanh ổn định, giá đỡ giảm xóc

Hệ thống ghế: Ray trượt ghế, cơ cấu điều chỉnh tựa lưng, điểm gắn đai an toàn

Linh kiện bên trong: Dầm ngang bảng điều khiển, nẹp tựa tay, nẹp cố định panel trang trí

Xe năng lượng mới: Vỏ pin, vỏ bộ điều khiển động cơ, hộp nối dây cao áp

（2)Thiết bị điện gia dụng và thiết bị điện

Hàng trắng: Giá đỡ máy nén tủ lạnh, vòng cân bằng máy giặt, tấm đế dàn nóng máy lạnh

Tủ điện: Tấm lắp hộp phân phối, vít nối đất, tủ điều khiển, cố định linh kiện

Thang máy: Tấm vách ô tô, hộp điều khiển, khung đỡ cơ cấu cửa

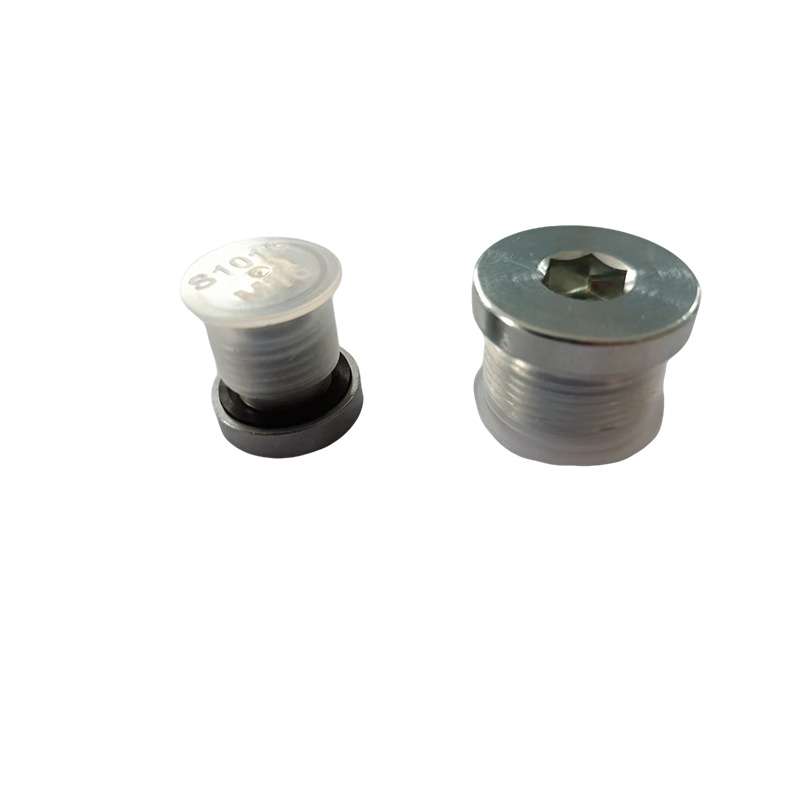

Countersunk Hollow Hex Plug with Seal

（3）Máy móc nông nghiệp

Máy kéo: Vỏ cabin, chắn bùn, chắn động cơ

Máy gặt: Tấm bảo vệ bàn cắt, tấm che máng vận chuyển và cố định hộp lưới

Máy nông nghiệp: Kết nối giá đỡ máy gieo hạt và máy bón phân

（4)Máy móc hạng nặng và thiết bị xây dựng

Cabin: Bảng nội thất, bảng điều khiển, chân ghế

Khoang động cơ: Tấm chắn nhiệt, giá đỡ ống nạp, kẹp bó dây

Các bộ phận che phủ: Cửa bên, nắp sau, tấm che bảo trì

（5)Phương tiện vận tải đường sắt và phương tiện đặc biệt

Nội thất của đoàn tàu: Thành bên toa xe, trần, khung ghế

Xe tải: Thành bên thân xe, nối sàn, đỡ ống phanh

Xe chuyên dùng: Tấm lắp đặt thiết bị bên trong xe cứu hỏa, xe cứu thương

Phích cắm lục giác rỗng có con dấu là lựa chọn tiêu chuẩn cho các kết nối ren cố định của kim loại tấm mỏng trong các ngành công nghiệp như ô tô, thiết bị gia dụng, máy móc nông nghiệp và tủ điện. Chúng đặc biệt thích hợp cho các tình huống sản xuất tự động hóa quy mô lớn đòi hỏi phải chống rung và lắp ráp một mặt.

Countersunk Hollow Hex Plug with Seal

PHẦN THAM GIA	CHỦ ĐỀ	ED TẠM THỜI	KÍCH THƯỚC
PHẦN THAM GIA	E	ED TẠM THỜI	A	L	S	D	NM
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	12-10
TMN12	M12x1.5	ED-12	12	17	6	17	15-25
TMN14	M14x1.5	ED-14	12	17	6	19	20-35
TMN16	M16x1.5	ED-16	12	17	8	22	25-40
TMN18	M18x1.5	ED-18	12	17	8	24	30-45
TMN20	M20x1.5	ED-20	14	19	10	26	35-50
TMN22	M22x1.5	ED-22	14	19	10	27	40-70
TMN24	M24x1.5	ED-24	14	19	10	29	40-70
TMN26	M26x1.5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Câu hỏi thường gặp

（1) Phích cắm chìm lục giác có con dấu của bạn tuân thủ những tiêu chuẩn nào?

Chúng tôi sản xuất chúng theo đúng tiêu chuẩn DIN 929 (tiêu chuẩn của Đức, được sử dụng rộng rãi nhất trên toàn thế giới), GB/T 13681 (tiêu chuẩn quốc gia của Trung Quốc) và JIS B 1199 (tiêu chuẩn của Nhật Bản).

（2）Kích thước chính của phích cắm lục giác rỗng M8 có bịt kín là gì?

Lấy DIN 929 M8 làm ví dụ: chiều rộng giữa hai bên là 14 mm, tổng độ dày là 6,5 mm, chiều cao của phần nhô ra khoảng 0,6–0,8 mm và độ chính xác của ren là 6H.

(3) Làm thế nào để đảm bảo hiệu suất hàn của đai ốc?

Cốt lõi của hiệu suất hàn là hàm lượng carbon phải ≤ 0,25%. Chúng tôi tiến hành phân tích quang phổ trên nguyên liệu thô cho từng lô để đảm bảo rằng thành phần hóa học đạt tiêu chuẩn.
