Đầu neo bê tông tự khai thác mặt bích Hex

Sản phẩm được ưa chuộng nhất hiện nay của nhà cung cấp Xiaoguo® - Bu lông neo bê tông tự khai thác mặt bích Hex.M6 đến M16, ren cứng cắt vào bê tông mà không cần khai thác trước. Đầu mặt bích tiết kiệm vòng đệm và chống nới lỏng. Không có ứng suất giãn nở nên bạn có thể đặt nó gần các cạnh. Trong kho để vận chuyển nhanh chóng.

Gửi yêu cầu

Mô tả Sản phẩm

Sau đây là các thông số vật lý cốt lõi của Bu lông neo bê tông tự khai thác mặt bích Hex từ nhà cung cấp Xiaoguo®, áp dụng cho các thông số kỹ thuật phổ biến từ M6 đến M16.

（1）Đường kính danh nghĩa và phạm vi chiều dài

Đường kính danh nghĩa (d)	Chiều dài chung (L)	Chiều dài ren hiệu quả	Chiều cao đầu	Đường kính mặt bích
M6	40,50,60,70,80,100mm	≈L-10mm	4,5-5,0mm	12-13mm
M8	50,60,70,80,90,100,120,150mm	≈L-12mm	5,5-6,0mm	16-17mm
M10	60,75,80,90,100,120,150mm	≈L-15mm	7,0-7,5mm	19-20mm
M12	80.100.120.150.180.200mm	≈L-18mm	8,5-9,0mm	22-24mm
M16	100,120,150,180,200mm	≈L-22mm	11-12mm	28-30mm

Nếu chiều dài vượt quá 200 mm, chúng tôi có thể tùy chỉnh nhưng độ sâu neo cần phải được xác minh lại.

（2）Vật liệu và độ cứng

Vật liệu	Số mô hình	Độ cứng bề mặt (HRC)	Độ cứng lõi (HRC)	Tùy chọn xử lý bề mặt
Thép cacbon	10B21	52-58	32-40	Mạ điện (5–8 μm), kẽm vàng, mạ cơ khí, phủ Dacromet
Thép không gỉ A2	304	45-50	25-30	Thụ động tự nhiên, đánh bóng điện phân
Thép không gỉ A4	316	45-50	25-30	Thụ động màu gốc

Hex Flange Head Self Tapping Concrete Anchor Bolt

Lợi ích do cơ cấu mang lại

Không phải bằng cách mở rộng đường ống, mà bằng các sợi tự dính - Điểm nổi bật về cấu trúc của Bu lông neo bê tông tự khai thác mặt bích Hex. Bu lông neo trông giống như một chiếc vít siêu lớn, nhưng nó hoàn toàn khác với các bu lông mở rộng thông thường.

（1）Miếng đệm + răng tích hợp

Mặt bích của Bu lông neo bê tông tự khai thác mặt bích Hex là một miếng đệm được hình thành không thể thiếu và sẽ không bao giờ bong ra. Dưới mặt bích, còn có một vòng răng nhỏ. Khi được siết chặt, chúng sẽ xuyên qua tấm thép hoặc miếng đệm và không bị lỏng ra trong quá trình máy hoạt động.

（2）Các sợi chỉ cứng như dao.

Phần ren đã qua quá trình làm cứng bề mặt cứng như một cái đục. Đẩy nó vào lỗ khoan trước. Lưỡi dao ở phía ren sẽ cạo bê tông để tạo ra ren bên trong phù hợp, sau đó sẽ bám chặt vào bê tông, không bị giãn ra bên ngoài để đẩy ra ngoài. Thay vào đó, nó dựa vào sự đan xen của các sợi nên sẽ không làm nứt bê tông.

（3）Chủ đề đầy đủ

Từ đáy mặt bích cho đến đỉnh đều được ren hoàn toàn. Vít càng sâu thì chiều dài của sợi chỉ cắn vào bê tông càng dài và khả năng chống nâng sẽ càng mạnh.

（4）Hướng dẫn sắc bén, không sai lệch

Cuối cùng có một đầu hình nón nhỏ, giống như mũi khoan thí điểm. Sau khi được đặt vào lỗ, đầu nhọn sẽ ép vào đáy lỗ, đảm bảo Bu lông neo bê tông tự khai thác mặt bích Hex vuông góc với bề mặt tường và không bị nghiêng khi siết chặt.

（5)Hỗ trợ sử dụng nhiều lần

Nếu có vấn đề gì xảy ra, chốt neo này có thể được tháo bỏ hoàn toàn bằng cờ lê, đặt lại vị trí và sau đó lắp lại. Nó đặc biệt thích hợp cho các tình huống mà bu lông cần được tháo rời và lắp lại nhiều lần.

Hex Flange Head Self Tapping Concrete Anchor Bolt

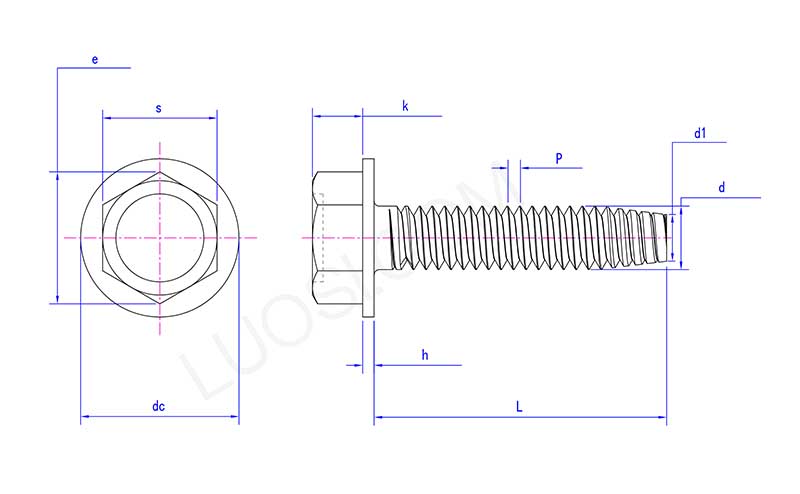

Thứ hai	#2	#3
P	56	48
tối đa	0.125	0.125
giây phút	0.12	0.12
phút	0.134	0.134
k tối đa	0.05	0.055
k phút	0.04	0.044
dc tối đa	0.166	0.177
phút	0.154	0.163
h tối đa	0.016	0.016
giờ phút	0.01	0.01
d tối đa	0.086	0.099
d phút	0.0813	0.0938
d1	0.068	0.078
