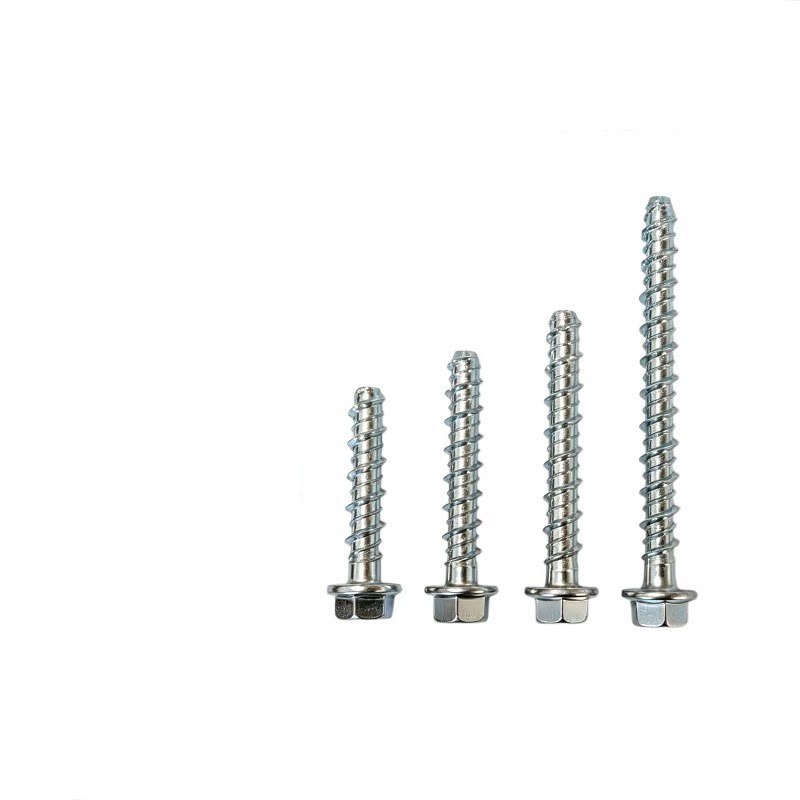

Bu lông neo bê tông tự cắt mặt bích hình lục giác

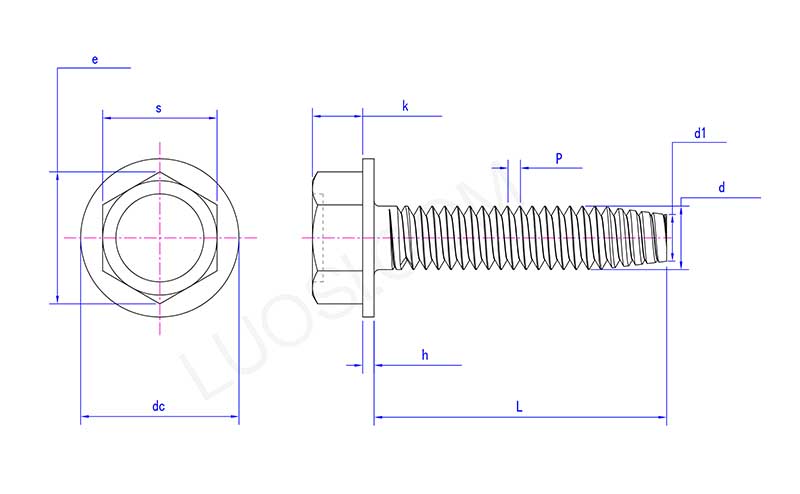

Bu lông neo bê tông tự cắt mặt bích hình lục giác từ Trung Quốc Xiaoguo® bao gồm năm phần: đầu, mặt bích, trục, ren tự cắt và phần dẫn hướng đuôi.

1. Đầu bích lục giác

Đầu có hình lục giác tiêu chuẩn và chiều rộng của các cạnh đối diện phù hợp với kích thước đầu lục giác DIN. Bên dưới đầu là một đĩa mặt bích được tạo hình tích hợp.

Chức năng:

Có sẵn cờ lê ổ cắm tiêu chuẩn hoặc cờ lê tác động đầu lục giác, giúp việc lắp đặt trở nên đơn giản.

Mặt bích làm tăng diện tích tiếp xúc với bộ phận cố định, ngăn chặn sự nén của vật liệu mềm.

Phần dưới của mặt bích được trang bị các răng cưa hướng tâm, giúp tránh bị lỏng do rung sau khi được siết chặt.

2. Phần thanh và phần chuyển tiếp ren

Chuyển tiếp thanh: Có một thanh đèn ngắn (khoảng 2–3 mm) bên dưới mặt bích kết nối. Điều này giúp gốc ren không bị tập trung quá mức và cũng mang lại bề mặt chịu lực trơn tru cho mặt bích.

3.Tự cắt / Khai thác sợi

Ren hệ mét tiêu chuẩn, có góc nghiêng răng 60°, răng sắc và có lưỡi cắt.

Sợi dây không đối xứng. Mặt trước của mặt tiến dốc hơn trong khi mặt sau nhẹ hơn, thuận lợi cho việc cắt vào lớp nền.

4. Phần hướng dẫn đuôi

Dẫn Bu lông neo bê tông tự cắt mặt bích hình lục giác vào lỗ đã khoan để tránh bất kỳ sai lệch nào trong quá trình bắt ren ban đầu.

Bu lông neo bê tông tự cắt mặt bích hình lục giác VS Bu lông neo mở rộng truyền thống

Xem xét nhiều khía cạnh và so sánh toàn diện giữa Bu lông neo bê tông tự cắt mặt bích hình lục giác và Bu lông neo mở rộng truyền thống.

1.So sánh trực tiếp được thực hiện về các bước lắp đặt, yêu cầu về chất nền, khả năng chịu tải và khả năng tháo rời, v.v.

Dự án so sánh Bu lông neo bê tông tự cắt mặt bích Lục giác Bu lông neo mở rộng truyền thống

Các bước lắp đặt ① Khoan → ② Làm sạch lỗ → ③ Chèn ① Khoan → ② Làm sạch lỗ → ③ Lắp ống giãn nở → ④ Gõ vào đầu côn → ⑤ Siết chặt đai ốc

Dụng cụ lắp đặt Máy khoan tác động + cờ lê ổ cắm / cờ lê tác động Máy khoan tác động + búa + cờ lê

Có cần thiết phải đình công không? Không cần thiết. Yêu cầu

Yêu cầu về lề/khoảng cách Nhỏ Lớn

Rủi ro vật liệu nền Không có ứng suất giãn nở, không gây nứt bê tông Ứng suất giãn nở quá mức có thể dẫn đến nứt bê tông

Nó sẽ hoạt động ngay sau khi cài đặt? Có Có

2.So sánh thời gian lắp đặt (vận hành một người, bu lông neo đơn)

Bu lông neo bê tông tự cắt mặt bích hình lục giác: Khoảng 40 đến 60 giây (khoan + làm sạch + chèn)

Bu lông neo mở rộng truyền thống: Khoảng 90 - 120 giây (khoan + làm sạch + chèn + khai thác + siết chặt)

3. Chi phí làm lại và sửa chữa

Bu lông neo bê tông tự cắt mặt bích hình lục giác:Trong quá trình lắp đặt, cờ lê lực có thể dễ dàng điều khiển mômen xoắn và sẽ không làm nứt bê tông.

Bu lông neo giãn nở truyền thống: Trong quá trình lắp đặt, lực tác dụng quá mạnh khiến bê tông bị nứt. Cần phải loại bỏ phần cũ và khoan một lỗ mới, việc này tốn thời gian và còn có thể ảnh hưởng đến hình thức bên ngoài.
