Các loại hạt hàn chiếu Hex

So với sự kết hợp giữa bu lông và vòng đệm, Đai ốc hàn hình lục giác Xiaoguo® được sắp xếp hợp lý hơn và tạo điều kiện thuận lợi cho việc quản lý hàng tồn kho. Nếu có bất kỳ khách hàng quan tâm nào, chúng tôi có thể cung cấp một phần trong số đó dưới dạng mẫu miễn phí để thử nghiệm sản phẩm sơ bộ.

Người mẫu:JIS B1196-1.1-1982

Gửi yêu cầu

Mô tả Sản phẩm

Việc lắp đặt Đai ốc hàn hình chiếu Hex chủ yếu được thực hiện thông qua hàn điểm điện trở. Đây là hướng dẫn cài đặt.

[1]Chuẩn bị hàn

（1)Chuẩn bị phôi

①Yêu cầu về vật liệu: Vật liệu cơ bản phải là kim loại có thể hàn được (chẳng hạn như thép cacbon thấp, thép mạ kẽm, thép không gỉ, v.v.), có độ dày thường từ 0,5 mm đến 5,0 mm.

②Làm sạch bề mặt: Trước khi hàn, tất cả các chất gây ô nhiễm như dầu, rỉ sét, sơn và các lớp mạ kẽm trong khu vực hàn của vật liệu nền phải được loại bỏ.

③Gia công lỗ định vị: Đối với đai ốc thí điểm (có chốt dẫn hướng), lỗ định vị cần được khoan trước trên vật liệu nền.

（2)Thiết bị hàn

①Nguồn điện hàn: Nên sử dụng máy hàn dòng điện một chiều biến tần trung bình.

②Công suất máy hàn: Máy hàn phải có đủ công suất để đảm bảo các thông số hàn nằm trong phạm vi hoạt động bình thường.

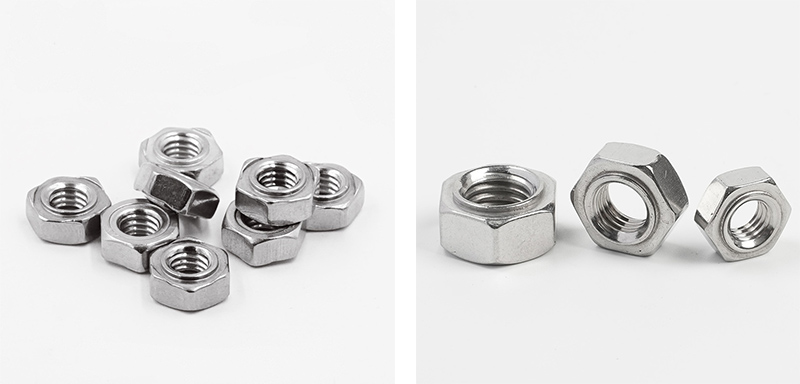

Hex Projection Weld Nuts

[2]Cài đặt thông số hàn

（1）Áp suất điện cực

Đai ốc hàn thép cacbon thấp loại nhỏ: 300 - 1.000 psi (khoảng 2,1 - 6,9 MPa)

Đai ốc hàn lớn: 1.000 – 2.000 psi (khoảng 6,9 – 13,8 MPa)

Đai ốc hàn inox: 1.500 ~ 5.000 psi (khoảng 10,3 ~ 34,5 MPa)

（2）Dòng điện hàn

Dòng hàn phải được xác định thông qua hàn thử dựa trên các thông số kỹ thuật của Đai ốc hàn hình chiếu lục giác, độ dày của vật liệu cơ bản và vật liệu. Nếu dòng điện quá thấp sẽ dẫn đến hàn không hoàn toàn; nếu quá cao có thể gây ra hiện tượng bắn tóe hoặc hàn xuyên qua.

（3)Thời gian hàn

Nó thường được đo theo chu kỳ. 1 chu kỳ = 1/50 giây = 0,02 giây (đối với nguồn điện 50 Hz).

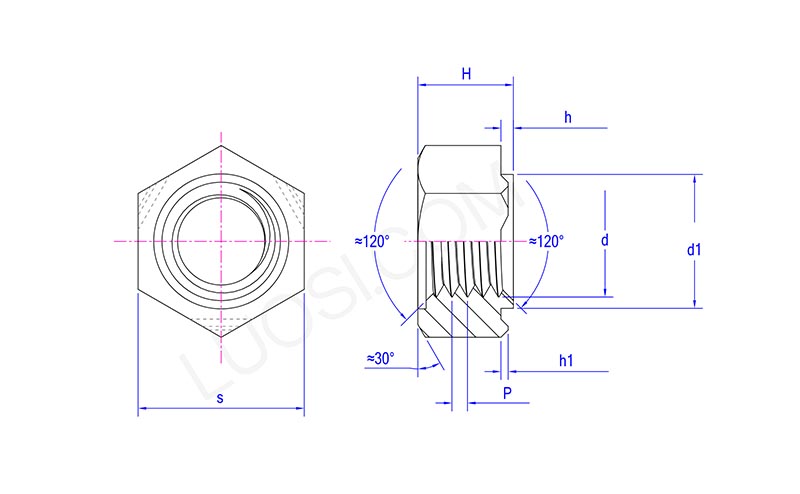

Hex Projection Weld Nuts

Thứ hai	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
tối đa	11	11	13	15	17	19
giây phút	10.57	10.57	12.57	14.57	16.57	18.48
H tối đa	5	5	6	7.5	9	11
H phút	4.7	4.7	5.7	7.14	8.64	10.57
d1 tối đa	6.9	6.9	8.9	10.9	12.9	14.9
d1 phút	6.7	6.7	8.7	10.7	12.7	14.7
h tối đa	0.8	0.8	0.8	0.8	1.2	1.2
giờ phút	0.6	0.6	0.6	0.6	1	1
h1 tối đa	0.5	0.5	0.5	0.5	0.7	0.7
giờ 1 phút	0.3	0.3	0.3	0.3	0.5	0.5

[3]Lựa chọn và thiết kế điện cực

（1）Vật liệu điện cực

CuCrZr: Là loại hợp kim đồng có độ dẫn điện và độ cứng tốt

W/Cu: Độ cứng cao hơn và khả năng chống mài mòn tốt hơn

（2）Bề mặt điện cực

Bề mặt điện cực phải nhẵn và được căn giữa hợp lý để đảm bảo áp suất đồng đều giữa Đai ốc hàn hình chiếu lục giác và phôi.

Điện cực nguồn: Nên sử dụng điện cực đầu phẳng.

Điện cực dưới: Nên trang bị chốt định vị cách điện. Nên sử dụng chốt định vị bằng gốm hoặc phủ gốm.

（3）Hình dạng và kích thước điện cực

Kích thước và hình dạng của các điện cực cần được điều chỉnh theo thông số kỹ thuật của đai ốc và vị trí hàn. T

[4]Các bước vận hành hàn

(1) Đai ốc định vị: Đặt Đai ốc hàn chiếu hình lục giác trên chốt định vị điện cực phía dưới, căn chỉnh chốt dẫn hướng với lỗ khoan trước trên phôi và đảm bảo rằng ba phần nhô ra hàn tiếp xúc với vật liệu cơ bản.

（2)Đặt phôi: Đặt phôi lên trên đai ốc, đảm bảo rằng các phần nhô ra tiếp xúc chặt chẽ với vật liệu nền.

（3）Tác dụng áp lực: Hạ thấp điện cực trên, tác dụng áp suất điện cực đặt trước và nén đai ốc vào phôi.

（4)Hàn điện: Nối dòng điện hàn. Dòng điện đi qua ba phần nhô ra, phần nhô ra nóng lên và tan chảy tạo thành lõi hàn.

(5) Kết tinh duy trì áp suất: Cắt dòng điện, duy trì áp suất điện cực trong một khoảng thời gian ngắn, để hạt nhân nóng chảy nguội và đông đặc dưới áp suất.

(6) Hoàn tất thiết lập lại: Nâng điện cực và tháo phôi.
