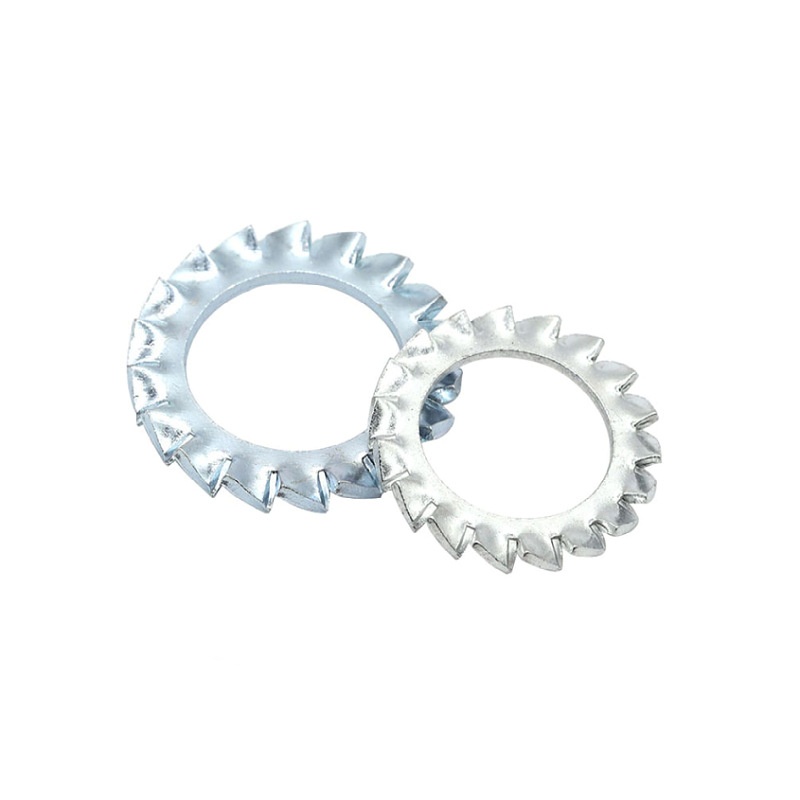

Vòng đệm khóa có răng cưa

Vòng đệm có răng cưa của nhà máy Xiaoguo® nhỏ gọn, dễ bảo quản, đồng thời hoạt động tốt trong không gian lắp đặt hẹp. Chúng tôi khuyên bạn nên đặt hàng số lượng lớn, điều này giúp việc lưu kho dễ dàng hơn và cũng giúp bạn có được đơn giá tốt hơn.

Gửi yêu cầu

Mô tả Sản phẩm

1) Tôi có cần sử dụng cờ lê lực khi lắp Vòng đệm khóa có răng cưa không?

Nó rất khuyến khích sử dụng. Chỉ cần siết chặt theo mômen xoắn tiêu chuẩn khuyến nghị cho bu lông hoặc đai ốc.

（2)Làm thế nào chúng ta có thể ngăn chặn miếng đệm làm trầy xước bề mặt phôi?

Bản thân răng sẽ cắn vào bề mặt và không thể tránh khỏi hoàn toàn những vết xước nhỏ nhất.

（3)Điều gì sẽ xảy ra nếu máy giặt bị siết quá chặt?

Siết quá chặt sẽ làm phẳng răng hoàn toàn, khiến vòng đệm mất tính đàn hồi và tác dụng chống nới lỏng giảm mạnh.

（4)Tôi có cần làm sạch bề mặt trước khi lắp Vòng đệm có răng cưa không?

Đúng. Cần loại bỏ lớp dầu, mạt sắt, lớp sơn hoặc oxit trên đầu bu lông/đế ốc và bề mặt phôi.

Lock Washers with Serrated Toothed

Việc lắp đặt Vòng đệm khóa có răng cưa đúng cách là rất quan trọng để đảm bảo hiệu quả chống nới lỏng và tính dẫn điện của nó.

（1)Làm sạch bề mặt tiếp xúc

Loại bỏ các lớp dầu, mạt sắt, sơn hoặc oxit khỏi đáy bu lông hoặc đai ốc và bề mặt của phôi.

（2）Xác nhận hướng của máy giặt (quan trọng nhất)

Bề mặt răng phải đối diện với bề mặt tiếp xúc của đầu bu lông hoặc đai ốc và bề mặt phẳng phải hướng ra bên ngoài phôi.

Đảo ngược việc lắp đặt sẽ dẫn đến: Răng không thể ăn khớp, mất hoàn toàn chức năng chống lung lay.

(3) Lắp vòng đệm Đặt Vòng đệm khóa có răng cưa bên dưới đầu bu lông hoặc đai ốc và giữ nó thẳng hàng ở giữa bu lông.

(4) Siết chặt bằng tay Trước tiênVặn bu lông hoặc đai ốc bằng tay cho đến khi vòng đệm chạm nhẹ vào bề mặt bộ phận. Răng sẽ không cắn hoàn toàn vào lúc này.

(5) Siết chặt bằng mô-men xoắn tiêu chuẩnSử dụng cờ lê mô-men xoắn để siết chặt bu-lông và đai ốc theo yêu cầu mô-men xoắn tiêu chuẩn. Các răng của vòng đệm sẽ tự chìm vào bề mặt khi siết chặt, không cần điều chỉnh lại mô-men xoắn. Không sử dụng cờ lê tác động với lực quá mạnh, nếu không răng có thể trượt và Vòng đệm khóa có răng cưa sẽ bị biến dạng.

(6) Kiểm tra sau khi lắp đặt Nếu được sử dụng để nối đất điện, hãy kiểm tra điện trở giữa bu lông và phôi bằng đồng hồ vạn năng sau khi siết chặt để đảm bảo độ dẫn điện ổn định. Giá trị điện trở phải gần bằng 0 Ω.

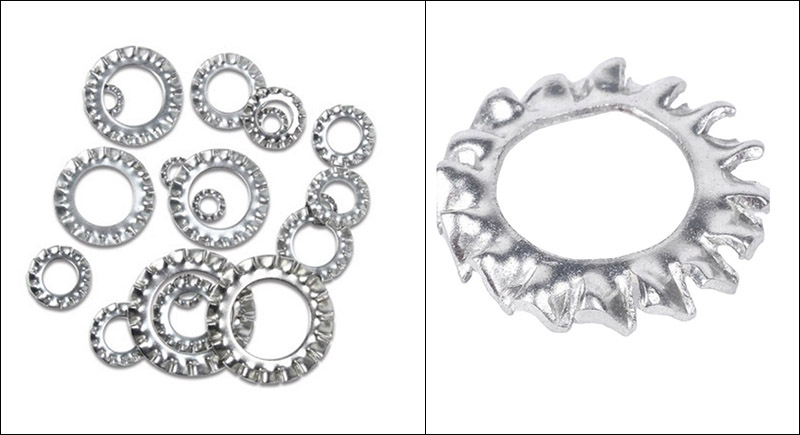

Lock Washers with Serrated Toothed

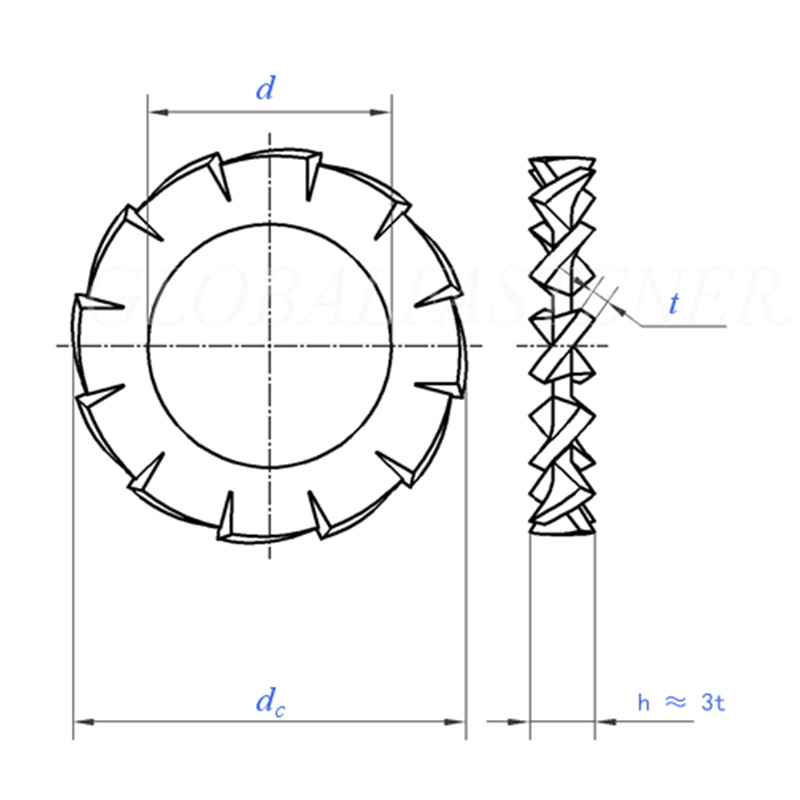

Kích cỡ		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=kích thước danh nghĩa	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	tối đa	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=kích thước danh nghĩa	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	phút	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Số lượng răng	phút	9	9	9	9	10	11	11	12	14	14
trên 1000 đơn vịkg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Đối với đường kính ren danh nghĩa		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Kích cỡ		10.5	13	15	17	19	21	23	25	28	31
d	min=kích thước danh nghĩa	10.5	13	15	17	19	21	23	25	28	31
d	tối đa	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=kích thước danh nghĩa	18	20.5	24	26	30	33	36	38	44	48
de	phút	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Số lượng răng	phút	16	16	18	18	18	20	20	20	22	22
trên 1000 đơn vịkg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Đối với đường kính ren danh nghĩa		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
