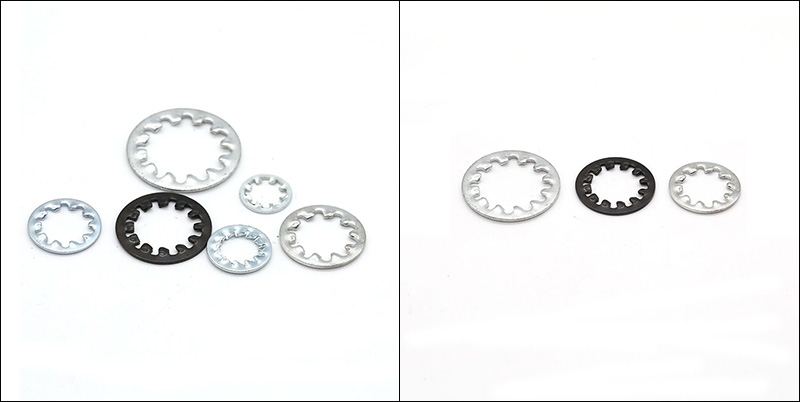

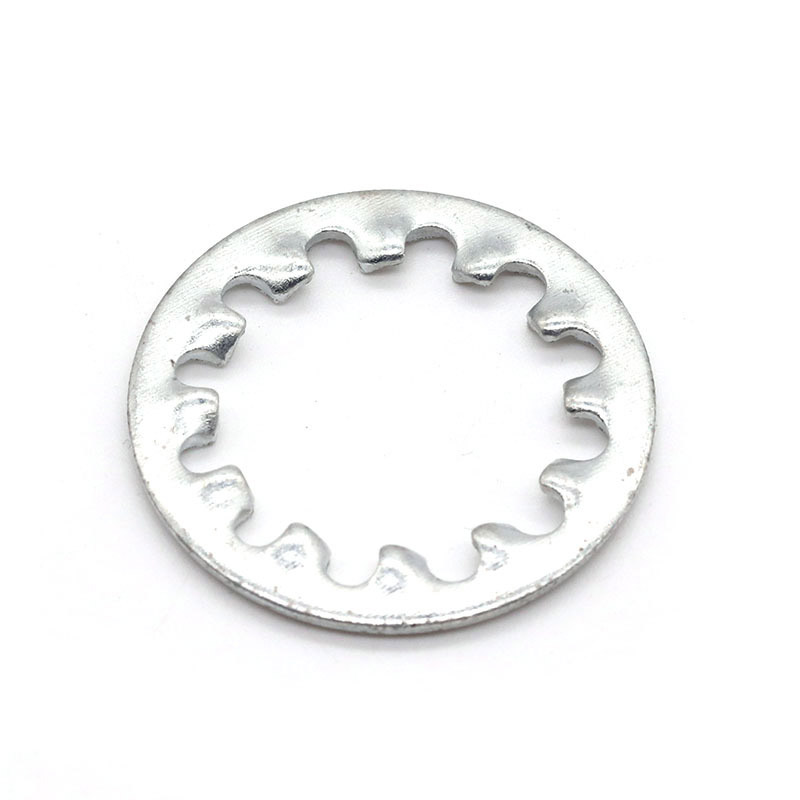

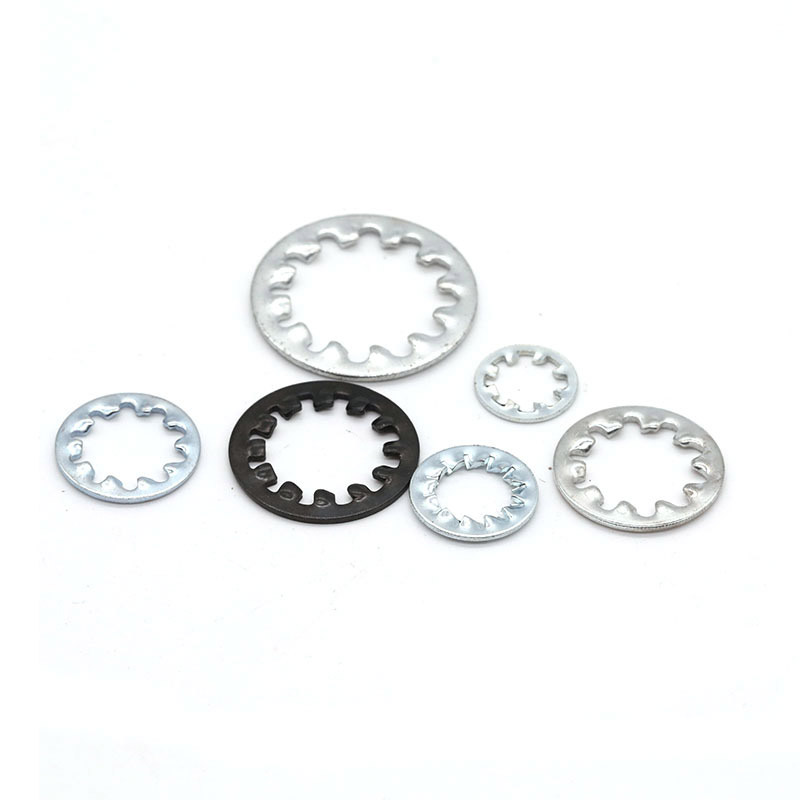

Vòng đệm khóa có răng bên trong

Vòng đệm khóa có răng bên trong chủ yếu được chia thành loại tiêu chuẩn (Loại AW) và loại nặng (Loại IOW). Sự khác biệt cốt lõi giữa chúng nằm ở độ sâu và độ bền của hình dạng bánh răng.

（1）Loại AW

Tính năng cốt lõi: Áp dụng thiết kế bánh răng bên trong dày đặc hơn để phân phối tải

Nguyên tắc khóa:Bằng cách tăng số lượng điểm tiếp xúc trong quá trình cắn, ma sát được tận dụng để ngăn chặn sự lỏng lẻo.

Vật liệu ưa thích: Thép carbon thông thường hoặc thép không gỉ tiết kiệm (chẳng hạn như SUS304)

Khả năng chịu tải: Phù hợp với tải trọng trung bình và thấp, cố định nhẹ

Chi phí:Loại tiết kiệm

Ứng dụng điển hình: Vòng đệm khóa loại AW có răng bên trong phù hợp với các mạch điện tử, bảng PCB, thiết bị gia dụng, bảng điều khiển và các thiết bị tải nhẹ khác.

（2）Loại IOW

Đặc điểm cốt lõi: Răng sâu hơn, sắc hơn và dày hơn, lực cắn lớn hơn.

Nguyên lý khóa: Bằng cách sử dụng các đầu răng để “cắn và cắn” bề mặt kim loại sẽ tạo ra lực khóa cơ học.

Chất liệu: Được làm bằng thép lò xo 65Mn, độ cứng HRC 39-50

Hiệu suất tải: Thích hợp cho môi trường làm việc có tải nặng và độ rung lớn

Tính năng chi phí: Giá trị lớn cho hiệu suất đáng tin cậy

Ứng dụng: Vòng đệm khóa IOW có răng bên trong lý tưởng cho các bộ phận nặng. Được sử dụng rộng rãi trên khung gầm và động cơ ô tô, máy móc công nghiệp và thiết bị nâng hạ xây dựng.

Nói một cách đơn giản, nên chọn loại nào giữa AW tiêu chuẩn và IOW hạng nặng chủ yếu phụ thuộc vào ứng suất làm việc lên các bu lông. Đối với các mục đích sử dụng tải nhẹ như điện tử và thiết bị gia dụng, loại AW thông thường là đủ và phù hợp với túi tiền hơn.

Đối với các tình huống có rung động hoặc va đập mạnh, chẳng hạn như ô tô và máy công nghiệp lớn, hãy sử dụng loại chịu tải nặng IOW để giữ cố định các khớp bu lông.

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

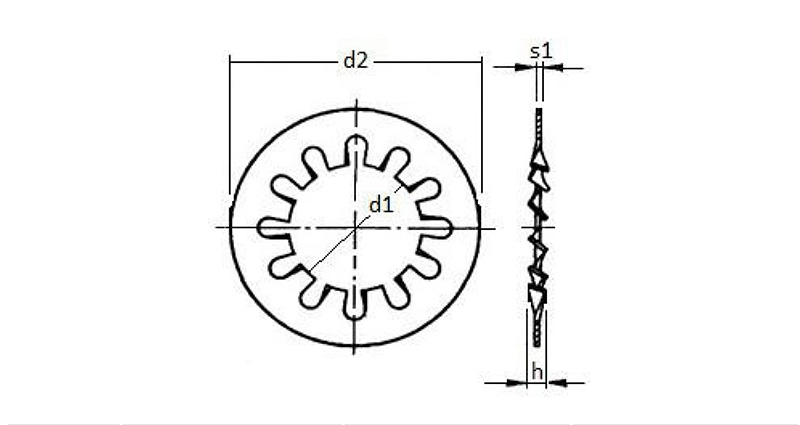

Thông tin và bản vẽ được cung cấp chỉ mang tính chất tham khảo

Bạn có thể muốn biết

（1）Tôi nên sử dụng kiểu nào để lắp đặt động cơ ô tô?

Chúng tôi khuyên bạn nên sử dụng vòng đệm khóa răng bên trong IOW. Chúng có tác dụng rất tốt trong việc ngăn ốc vít bị lỏng.

（2)Bạn có phiên bản thép không gỉ cho cả hai kiểu không?

Chắc chắn. Cả hai loại AW và IOW đều có thể được cung cấp bằng thép không gỉ, như loại A2/304 và A4/316.

（3）Sự khác biệt về độ cứng giữa loại IOW và AW là gì?

Vòng đệm tiêu chuẩn AW bằng thép carbon thường có độ cứng HRC 35-45. Phiên bản thép carbon IOW hạng nặng cứng hơn, với độ cứng thường từ HRC 42 đến 50.
