Vòng đệm khóa răng cưa bên ngoài M3

Vòng đệm khóa răng cưa bên ngoài M3 do nhà máy Xiaoguo® sản xuất có khả năng tái sử dụng tốt. Nếu các răng bên ngoài của vòng đệm bị mòn nhẹ sau khi sử dụng, chúng có thể được tái sử dụng ở những vị trí không quan trọng tùy theo tình huống.

Gửi yêu cầu

Mô tả Sản phẩm

Mặc dù Vòng đệm khóa răng cưa bên ngoài M3 có kích thước nhỏ nhưng nó có nhiều ứng dụng. Với cấu trúc nhỏ gọn, lực khóa đáng tin cậy và độ dẫn điện, nó đóng vai trò quan trọng trong nhiều lĩnh vực.

（1)Robot, máy móc chính xác

Bu lông buộc chặt cho các thiết bị có độ chính xác cao và độ rung cao như khớp robot công nghiệp, giá đỡ động cơ và mô-đun tuyến tính

（2)Điện tử tiêu dùng

Khung của điện thoại di động, giá đỡ động cơ của máy bay không người lái, cấu trúc hỗ trợ cho thiết bị VR/AR, cấu trúc bên trong của bộ điều khiển trò chơi, v.v., tất cả những điểm kết nối có độ bền cao và thu nhỏ này

（3)Ngành năng lượng mới

Vòng đệm khóa răng cưa bên ngoài M3 được sử dụng trong các tình huống chính trong các trạm sạc, chẳng hạn như mô-đun điện, mô-đun bộ pin lưu trữ năng lượng và bộ biến tần quang điện, những nơi cần có khả năng chống ăn mòn và chống rung.

（4）Nội thất và đồ dùng văn phòng

Biện pháp chống lỏng mối nối giữa chân đế và tựa lưng của ghế văn phòng, kệ kim loại, tủ trưng bày, thiết bị chiếu sáng… trong quá trình tháo, lắp

（5)Thiết bị quang học và chụp ảnh

Các cơ cấu điều chỉnh bên trong, giá đỡ thấu kính, chốt xoay nghiêng, v.v. của các thiết bị đo chính xác có nhu cầu về các kết nối có kích thước nhỏ và độ bền cao

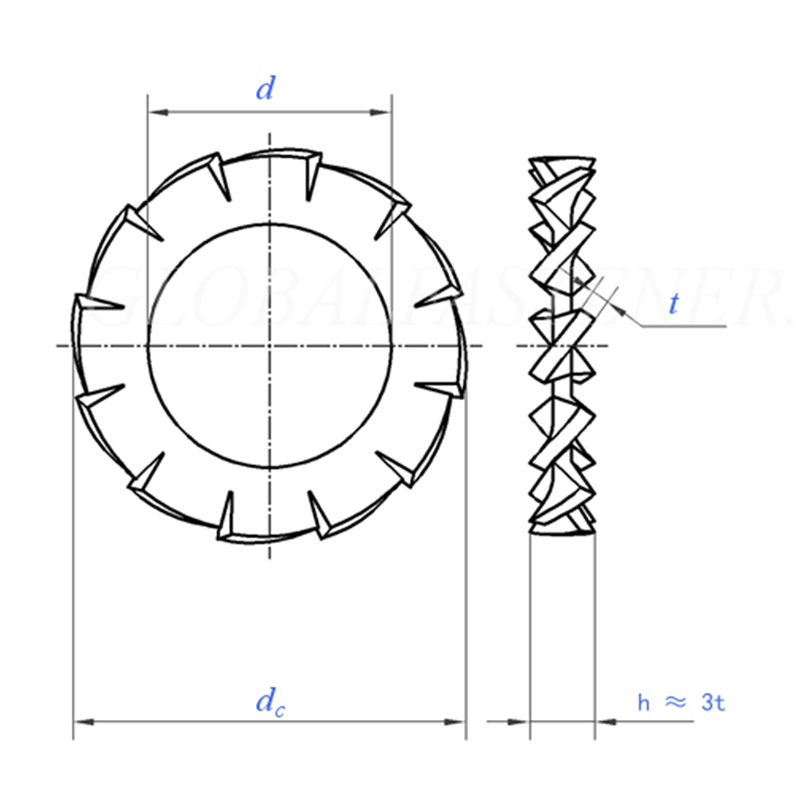

M3 External serrations Lock Washers

Kích cỡ		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=kích thước danh nghĩa	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	tối đa	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=kích thước danh nghĩa	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	phút	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Số lượng răng	phút	9	9	9	9	10	11	11	12	14	14
trên 1000 đơn vịkg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Đối với đường kính ren danh nghĩa		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Kích cỡ		10.5	13	15	17	19	21	23	25	28	31
d	min=kích thước danh nghĩa	10.5	13	15	17	19	21	23	25	28	31
d	tối đa	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=kích thước danh nghĩa	18	20.5	24	26	30	33	36	38	44	48
de	phút	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Số lượng răng	phút	16	16	18	18	18	20	20	20	22	22
trên 1000 đơn vịkg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Đối với đường kính ren danh nghĩa		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Điểm mạnh cốt lõi

Vòng đệm khóa răng cưa bên ngoài M3 có thể được sử dụng trong nhiều trường hợp chủ yếu nhờ một số tính năng mạnh mẽ của nó.

（1)Chống rung và chống lỏng

Vòng đệm khóa răng cưa bên ngoài M3 là một công cụ chuyên nghiệp để chống rung. Cấu trúc răng bên ngoài của nó được thiết kế đặc biệt để "ngăn chặn các ốc vít bị lỏng trong môi trường rung", đặc biệt là trong các thiết bị có tải trọng động và chuyển động liên tục.

（2）Nối đất điện

Các răng sắc nhọn có thể dễ dàng xuyên qua lớp oxit hoặc lớp phủ trên bề mặt kim loại, tạo ra đường dẫn điện ổn định.

（3)Thân thiện với không gian

Đối với bên trong thiết bị chính xác, Vòng đệm khóa răng cưa bên ngoài M3 có thể được lắp đặt trực tiếp bên dưới đầu của dây buộc, hầu như không chiếm thêm không gian.

（4）Có sẵn các lựa chọn về vật liệu

Mọi người có thể chọn các vật liệu khác nhau dựa trên môi trường ứng dụng cụ thể. Thép lò xo có độ bền cao, thép không gỉ có khả năng chống gỉ nên phù hợp với nhiều hoàn cảnh khác nhau.

M3 External serrations Lock Washers
