Vòng đệm khóa răng cưa bên ngoài M6

Vòng đệm khóa răng cưa bên ngoài M6 do nhà máy Xiaoguo® sản xuất có hiệu quả chi phí cao. Với đơn giá tương đối thấp, chúng có thể mang lại hiệu suất chống nới lỏng đáng tin cậy và đặc biệt phù hợp cho các nhiệm vụ lắp ráp quy mô lớn.

Gửi yêu cầu

Mô tả Sản phẩm

Khi lắp đặt và sử dụng vòng đệm Khóa răng cưa bên ngoài M6, cần đặc biệt chú ý những điểm sau.

（1)Sử dụng một lần

Sau khi tháo vòng đệm răng cưa Outer M6 ra, nếu răng đã biến dạng vĩnh viễn thì không thể tái sử dụng được; nếu không, chúng sẽ không thể cung cấp chức năng chống nới lỏng.

（2)Không phù hợp với vật liệu mềm

Răng có thể cắn sâu vào các tấm nhôm, nhựa và thép mỏng gây lõm hoặc nứt. Nên thêm một vòng đệm phẳng bên dưới vòng đệm Khóa răng cưa bên ngoài M6 để đệm.

（3)Chú ý đến lớp phủ bề mặt

Nếu có lớp sơn hoặc lớp mạ điện trên bề mặt phôi, răng có thể xuyên qua lớp phủ và để lại dấu vết. Khi có yêu cầu về ngoại hình thì hãy lựa chọn thật kỹ.

（4)Cố gắng sử dụng ốc vít lớn càng nhiều càng tốt.

Vòng đệm răng ngoài phù hợp với các loại bu lông có đầu lớn hơn như đầu lục giác, đầu tròn, đầu phẳng; đối với vít đầu nhỏ nên chọn miếng đệm răng bên trong.

（5)Điều khiển mô-men xoắn

Siết chặt quá mức có thể khiến răng bị xẹp hoàn toàn và mất đi độ đàn hồi; mô-men xoắn không đủ sẽ ngăn cản sự phù hợp thích hợp. Vì vậy, điều cần thiết là phải vận hành đúng theo các giá trị được khuyến nghị.

M6 Outer Serrated Lock Washer

Các lỗi thường gặp và giải pháp

(1)Sau khi siết chặt, mép ngoài của vòng đệm Khóa răng cưa bên ngoài M6 nhô lên.

Nguyên nhân có thể:Máy giặt được lắp đặt sai hướng.

Giải pháp:Tháo nó ra và lắp lại với bề mặt răng hướng vào dây buộc.

（2)Các bu lông vẫn đang lỏng lẻo.

Nguyên nhân có thể:Không đủ mô-men xoắn / Tái sử dụng vòng đệm

Giải pháp: Kiểm tra giá trị mô-men xoắn. /Nếu nó đã được tháo rời và lắp lại, hãy thay vòng đệm mới.

(3) Điện trở nối đất quá cao.

Nguyên nhân có thể:Răng chưa xuyên qua lớp phủ.

Giải pháp: Làm sạch bề mặt tiếp xúc hoặc cạo nhẹ lớp phủ rồi siết chặt lại.

（4）Bề mặt phôi bị trầy xước nghiêm trọng.

Nguyên nhân có thể: Vòng đệm Khóa răng cưa bên ngoài M6 được ép trực tiếp vào bề mặt mềm.

Giải pháp:Thêm một vòng đệm phẳng bên dưới vòng đệm hoặc thay thế bằng vòng đệm răng bên trong.

M6 Outer Serrated Lock Washer

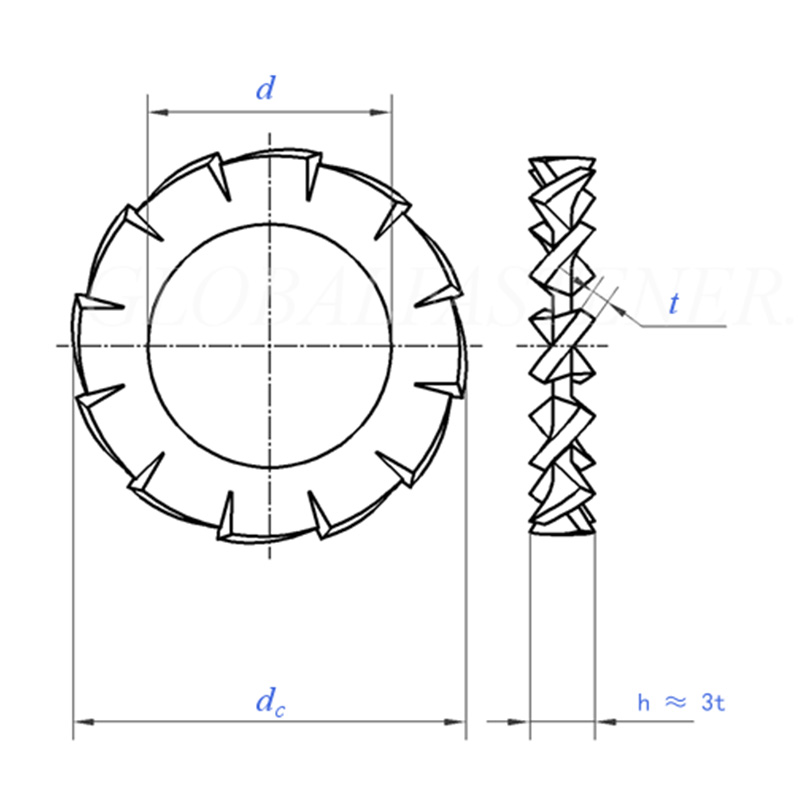

Kích cỡ		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=kích thước danh nghĩa	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	tối đa	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=kích thước danh nghĩa	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	phút	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Số lượng răng	phút	9	9	9	9	10	11	11	12	14	14
trên 1000 đơn vịkg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Đối với đường kính ren danh nghĩa		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Kích cỡ		10.5	13	15	17	19	21	23	25	28	31
d	min=kích thước danh nghĩa	10.5	13	15	17	19	21	23	25	28	31
d	tối đa	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=kích thước danh nghĩa	18	20.5	24	26	30	33	36	38	44	48
de	phút	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Số lượng răng	phút	16	16	18	18	18	20	20	20	22	22
trên 1000 đơn vịkg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Đối với đường kính ren danh nghĩa		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
