Đai ốc lục giác số liệu để hàn chiếu điện trở

Đai ốc lục giác theo hệ mét để hàn hình chiếu điện trở có kích thước theo đơn vị hệ mét và được thiết kế đặc biệt để hàn điểm điện trở. Trong quá trình hàn, các phần nhô ra nhỏ sẽ tan chảy và liên kết với kim loại. Các nhà cung cấp của Xiaoguo® có thể cung cấp mẫu miễn phí.

Người mẫu:BS 7670-1-4-1993

Gửi yêu cầu

Mô tả Sản phẩm

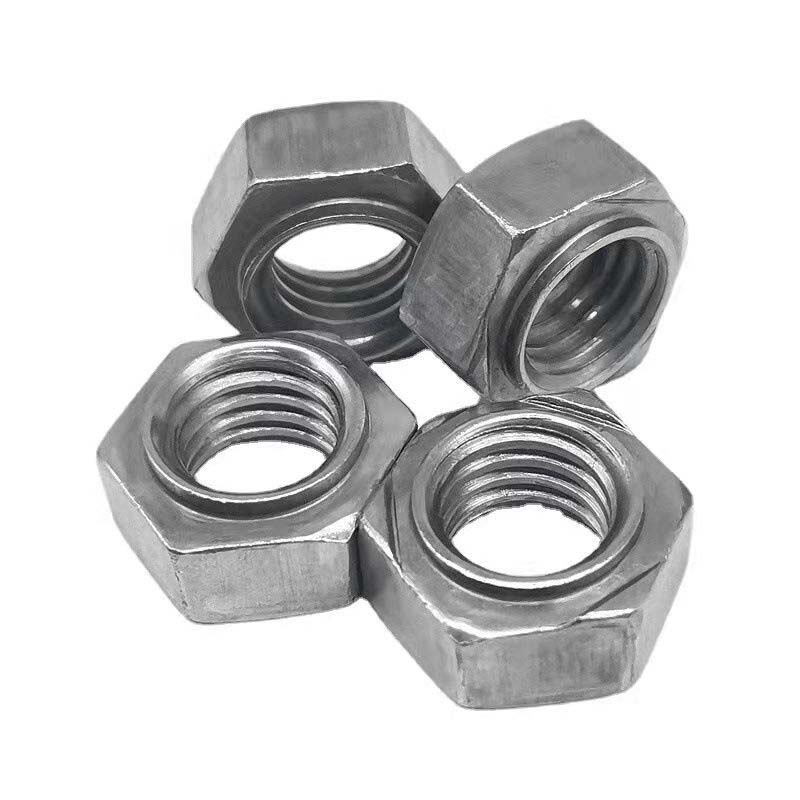

Đai ốc lục giác hệ mét để hàn chiếu điện trở có hình lục giác, thuận tiện khi sử dụng cờ lê để siết chặt. Một mặt của đai ốc có một số điểm hàn nhỏ nhô ra, trong khi mặt còn lại có các lỗ ren theo hệ mét tiêu chuẩn.

Chi tiết sản phẩm

Các đai ốc lục giác hàn chiếu điện trở theo hệ mét có các phần nhô ra nhỏ ở phía dưới. Khi các điện cực hàn ấn xuống, dòng điện sẽ chạy qua các phần nhô ra này, ngay lập tức làm nóng chảy các phần nhô ra và làm chảy đai ốc với tấm kim loại bên dưới. Quá trình này diễn ra nhanh chóng và tự động, rất phù hợp cho các dây chuyền sản xuất quy mô lớn trong ngành công nghiệp ô tô hoặc thiết bị gia dụng.

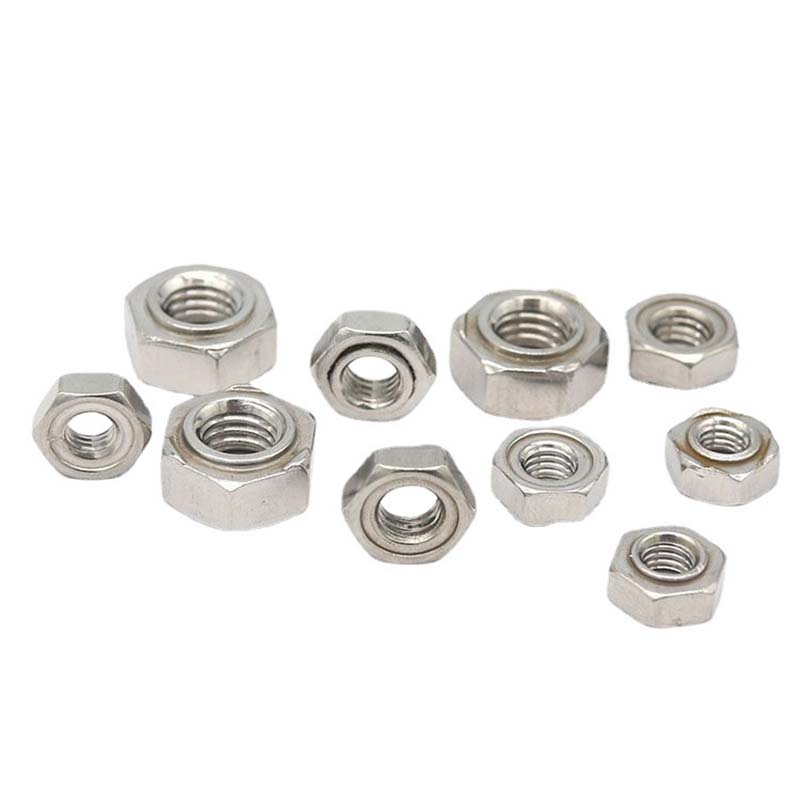

Đai ốc lục giác theo hệ mét dành cho các kích thước vỏ hàn chiếu điện trở như M6, M8 và M10. Cao độ (ví dụ: 1,0 hoặc 1,25) cần phải khớp với bu lông của bạn. Kích thước của đai ốc lục giác (ví dụ: đai ốc lục giác cho M6 là 10 mm) xác định cờ lê cần thiết cho bước tiếp theo.

Thứ hai	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 tối đa	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 phút	4.395	5.895	6.87	7.87	10.34	12.34	14.64
phút	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h tối đa	0.55	0.65	0.7	0.75	0.9	1.15	1.4
giờ phút	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 tối đa	0.25	0.35	0.4	0.4	0.5	0.65	0.8
giờ 1 phút	0.15	0.25	0.3	0.3	0.35	0.5	0.6
tối đa	7.5	9	10	11	14	17	19
giây phút	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H tối đa	3	3.5	4	5	6.5	8	10
H phút	2.75	3.2	3.7	4.7	6.14	7.64	9.64

parameter of Metric hex nuts for resistance projection welding

Để hàn chiếu điện trở, hãy giữ cho bề mặt sạch sẽ khi sử dụng đai ốc lục giác theo hệ mét. Dầu hoặc rỉ sét có thể làm hỏng mối hàn. Đảm bảo rằng các điện cực được căn chỉnh và ở trạng thái tốt. Điện cực bị hư hỏng có thể dẫn đến hàn kém. Hãy chú ý đến hiện tượng "tia lửa" (tia lửa bay), thường cho biết lỗi cài đặt và mối hàn có thể không an toàn.

Tính năng sản phẩm

Đai ốc lục giác hệ mét dành cho hàn điện trở cung cấp mô-men xoắn lớn hơn khi siết hoặc nới lỏng bu lông, đảm bảo vận hành trơn tru, dễ dàng mà không bị trượt. Chúng cũng đảm bảo các điểm hàn được căn chỉnh gọn gàng và phân bổ nhiệt đều trong quá trình hàn. Chúng bám chặt vào các bộ phận được hàn, tạo nên sự kết nối chắc chắn.

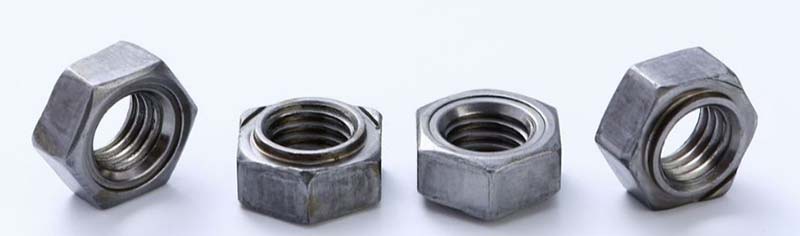

Metric hex nuts for resistance projection welding
