Vòng đệm khóa răng cưa bên ngoài

Hãy mua Vòng đệm có răng cưa bên ngoài Xiaoguo®, rất phù hợp cho các loại ốc vít cỡ lớn. Các răng bên ngoài của vòng đệm sẽ mang lại diện tích khóa lớn hơn khi sử dụng với các ốc vít cỡ lớn, mang lại hiệu quả đáng tin cậy hơn.

Gửi yêu cầu

Mô tả Sản phẩm

Các loại Vòng đệm khóa răng cưa bên ngoài chủ yếu được phân loại dựa trên các khía cạnh như cấu trúc hình dạng răng, độ bền chịu tải và chức năng đặc biệt.

（1)DIN 6798

Tiêu chuẩn DIN 6798 là thông số kỹ thuật được sử dụng rộng rãi nhất cho Vòng đệm có răng cưa bên ngoài và nó chủ yếu bao gồm ba dạng:

①Vòng khóa răng cưa bên ngoài

Các răng nằm ở vòng ngoài và được sắp xếp chồng lên nhau, mang lại diện tích tiếp xúc lớn nhất.

②Vòng khóa răng cưa bên trong

Các răng nằm ở vòng trong và thích hợp cho vít đầu nhỏ.

③Vòng khóa có gân hình nón

Cấu trúc hình nón, góc chìm 90°

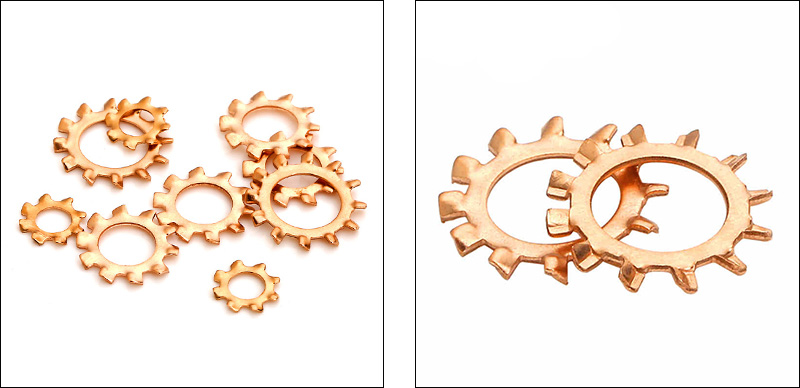

Outer Serrated Toothed Lock Washers

（2)BW vs EOW

Theo phân loại cường độ tải, Vòng đệm khóa răng cưa bên ngoài được chia thành loại tiêu chuẩn và loại hạng nặng.

① Loại tiêu chuẩn BW

Nó có độ sâu răng đều đặn, phù hợp với mục đích sử dụng công nghiệp thông thường và công việc lắp ráp thông thường. Sử dụng phổ biến: hàng điện tử, máy móc thông thường, thiết bị tự động hóa.

② Loại hạng nặng EOW

Nó có răng sâu hơn và hiệu suất chống lỏng tốt hơn, phù hợp với những nơi có độ rung và tải nặng lớn. Sử dụng phổ biến: phụ tùng ô tô, máy móc có độ rung cao, dự án xây dựng và kết cấu thép.

（3）Chức năng đặc biệt

①EOW Chồng chéo

Cấu trúc răng chồng lên nhau đặc biệt, được thiết kế đặc biệt cho các ứng dụng có mô-men xoắn tương đối yếu. So với loại răng bên ngoài thông thường, nó phù hợp với các bề mặt đỡ không bằng phẳng, có diện tích tiếp xúc lớn hơn và có lợi cho việc phân bổ tải trọng.

②Băng tần lớn/hẹp

Theo yêu cầu của các không gian ứng dụng khác nhau, (RDEFL/RDIFL) và (RDIFS) được cung cấp để đáp ứng các nhu cầu về diện tích tiếp xúc khác nhau.

③Máy giặt răng đôi RDD

Cả bề mặt bên trong và bên ngoài đều có răng cưa, thích hợp cho các ứng dụng cần yêu cầu chống nới lỏng cao hơn.

Câu hỏi thường gặp

（1）Vòng đệm khóa răng cưa bên ngoài có chống rung cao hiệu quả không？

Có, miếng đệm răng bên ngoài phù hợp với môi trường có độ rung cao hơn miếng đệm răng bên trong vì nó có diện tích tiếp xúc giữa các răng lớn hơn và ăn khớp sâu hơn.

（2)Răng có làm hỏng các vật liệu mềm như nhôm hay nhựa không?

Đúng vậy. Những chiếc răng sắc nhọn sẽ ăn sâu vào những vật liệu mềm hơn và để lại vết lõm hoặc thậm chí là vết nứt. Đối với các bộ phận bằng nhôm, bạn có thể đặt một vòng đệm phẳng giữa vòng đệm khóa và phôi để đóng vai trò đệm. Đối với các bộ phận bằng nhựa, không sử dụng trực tiếp vòng đệm răng bên ngoài. Tốt hơn hết bạn nên chọn vòng đệm răng bên trong hoặc sử dụng vòng đệm phẳng lớn hơn.

(3) Độ cứng điển hình của vòng đệm có răng cưa bên ngoài bằng thép lò xo là bao nhiêu?

Sau khi xử lý nhiệt, độ cứng thường là HRC 40–50 (khoảng 400–530 HV).

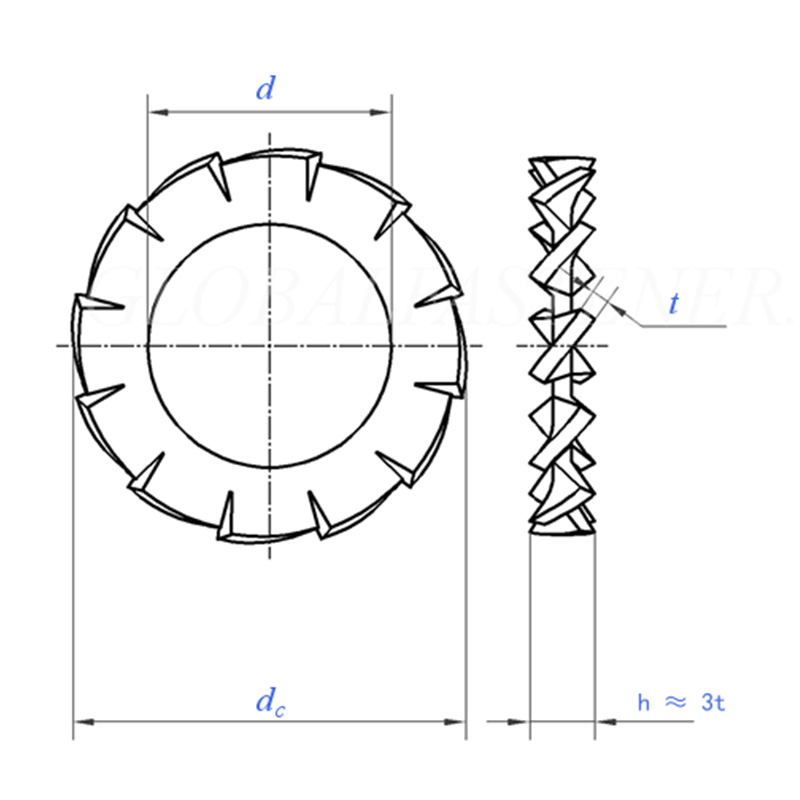

Outer Serrated Toothed Lock Washers

Kích cỡ		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=kích thước danh nghĩa	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	tối đa	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=kích thước danh nghĩa	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	phút	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Số lượng răng	phút	9	9	9	9	10	11	11	12	14	14
trên 1000 đơn vịkg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Đối với đường kính ren danh nghĩa		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Kích cỡ		10.5	13	15	17	19	21	23	25	28	31
d	min=kích thước danh nghĩa	10.5	13	15	17	19	21	23	25	28	31
d	tối đa	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=kích thước danh nghĩa	18	20.5	24	26	30	33	36	38	44	48
de	phút	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Số lượng răng	phút	16	16	18	18	18	20	20	20	22	22
trên 1000 đơn vịkg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Đối với đường kính ren danh nghĩa		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
