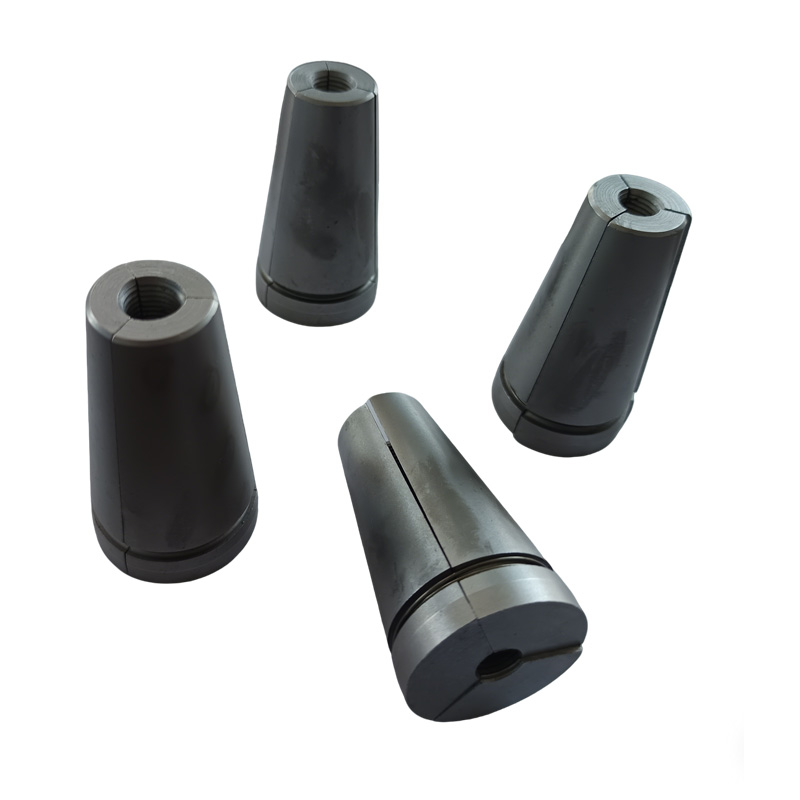

Nêm neo căng sau

Hiệu suất chính

Hiệu suất của Nêm neo chịu lực sau trực tiếp xác định độ an toàn và độ bền kết cấu của các dự án lớn như cầu và tòa nhà. Chọn Xiaoguo®, bạn sẽ nhận được sự đảm bảo đáng tin cậy có thể chịu được các tiêu chuẩn nghiêm ngặt nhất.

（1）Hiệu suất neo tải tĩnh

Hệ số hiệu quả ηa ≥ 0,95

Liệu hệ thống neo có thể sử dụng hiệu quả toàn bộ sức mạnh của các sợi thép hay không

（2）Sức căng tổng cộng cuối cùng

εapu ≥ 2,0%

Đo độ dẻo của hệ thống neo ở trạng thái cuối cùng để ngăn chặn hiện tượng gãy giòn

（3)Hiệu suất mệt mỏi

Không có lỗi sau 2 triệu chu kỳ tải

Đảm bảo rằng các kết cấu như cầu và tháp tua-bin gió chịu tải trọng động dài hạn sẽ không bị hỏng do mỏi.

（4）Tổn thất ma sát ở khu vực neo

Tổng tổn thất khi mở neo + mở kèn 6%

Giảm tổn thất ứng suất trước hiệu quả do ma sát, ảnh hưởng đến hiệu quả căng và kiểm soát chi phí.

（5）Mức rút của khối nêm

Neo có độ co rút thấp ≤ 0,5mm; Neo thông thường ≤ 6mm

Điều này ảnh hưởng trực tiếp đến độ chính xác của việc thiết lập ứng suất trước. Độ co rút càng nhỏ thì tổn thất ứng suất trước trong quá trình hình thành càng ít.

（6）Yêu cầu về độ cứng:

Nêm neo căng sau: HRC 58-65; Tấm neo: HB ≥ 251

Đảm bảo rằng bề mặt của các bộ phận có khả năng chống mài mòn và không bị biến dạng hoặc xẹp xuống dưới áp lực lớn.

Phân loại

Các nêm neo căng sau có thể được phân loại thành nhiều loại. Tiêu chí phân loại chính dựa trên số lượng mảnh, hình dạng của răng bên trong và hình dạng của hình nón bên ngoài. Đặc điểm cấu trúc và công dụng tương ứng

[1] số lượng mảnh

（1)Hai mảnh

Đặc điểm cấu trúc:Hai tấm kẹp hình nêm đối xứng, khi kết hợp lại sẽ tạo thành một lỗ tròn ở giữa

Ứng dụng điển hình: Neo làm việc vĩnh viễn, sử dụng một lần

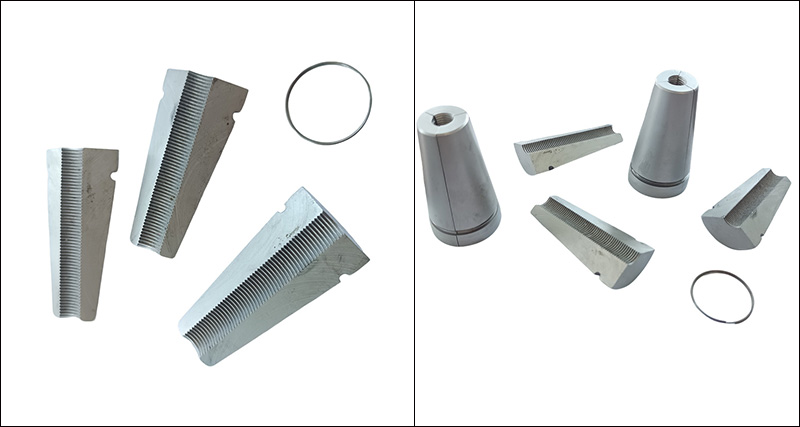

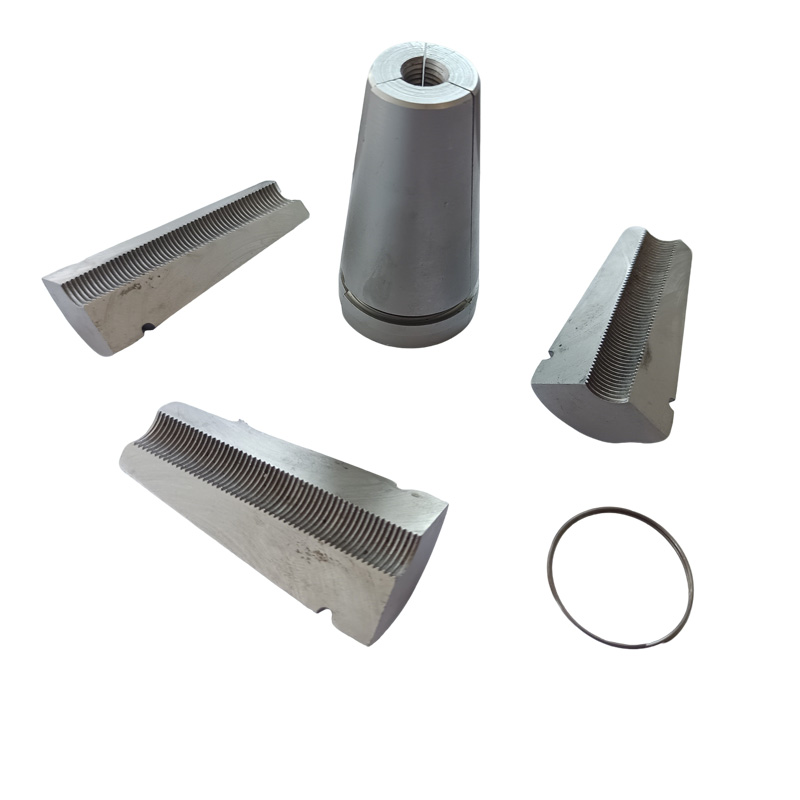

（2)Ba mảnh

Đặc điểm cấu trúc:Ba tấm kẹp hình nêm được chia đều, có khoảng cách giữa chúng, cần có cuộn lò xo để phối hợp

Ứng dụng điển hình: Công cụ neo, có thể tái sử dụng

[2]hình dạng của răng bên trong

（1)Răng tròn

Đặc điểm: Nêm neo căng sau có nhiều răng nhô ra hình tròn độc lập, với các đầu răng sắc nhọn.

Dây thép áp dụng: Dây thép tiêu chuẩn (kết cấu 1×7)

（2）Sợi xoắn ốc

Đặc điểm: Ren trong xoắn ốc liên tục

Dây thép áp dụng: Bó dây thép cường độ cao hoặc cốt thép dự ứng lực đặc biệt

（3）Loại kết hợp

Đặc điểm:Răng chu vi + Rãnh dọc

Các sợi thép có thể áp dụng:Tăng cường hiệu suất loại bỏ phoi và gắn kết

[3]hình dạng nón bên ngoài

（1）Bề mặt hình nón đơn

Đặc điểm bề mặt hình nón: Toàn bộ bề mặt có một hình nón (phổ biến nhất)

（2）Bề mặt hình nón đôi

Đặc điểm bề mặt hình nón:Có sự chuyển tiếp góc nhỏ gần đầu lớn, cải thiện sự phân bố lực

（3)Có phần hướng dẫn

Đặc điểm bề mặt hình nón: Phần dẫn hướng hình trụ kéo dài từ đầu nhỏ, tạo điều kiện thuận lợi cho việc chèn ban đầu
