Vít chiếu dưới

Vít hàn dưới hình chiếu do nhà máy Xiaoguo® sản xuất được thiết kế đặc biệt cho các hoạt động hàn đầy thử thách. Trong các nhà máy sản xuất, chúng thường được sử dụng để cố định các bộ phận lớn, chẳng hạn như bộ phận động cơ hoặc phần khung. Chúng tuân thủ tiêu chuẩn thực hiện QC/T 598-1999.

Người mẫu:QC/T 598-1999

Gửi yêu cầu

Mô tả Sản phẩm

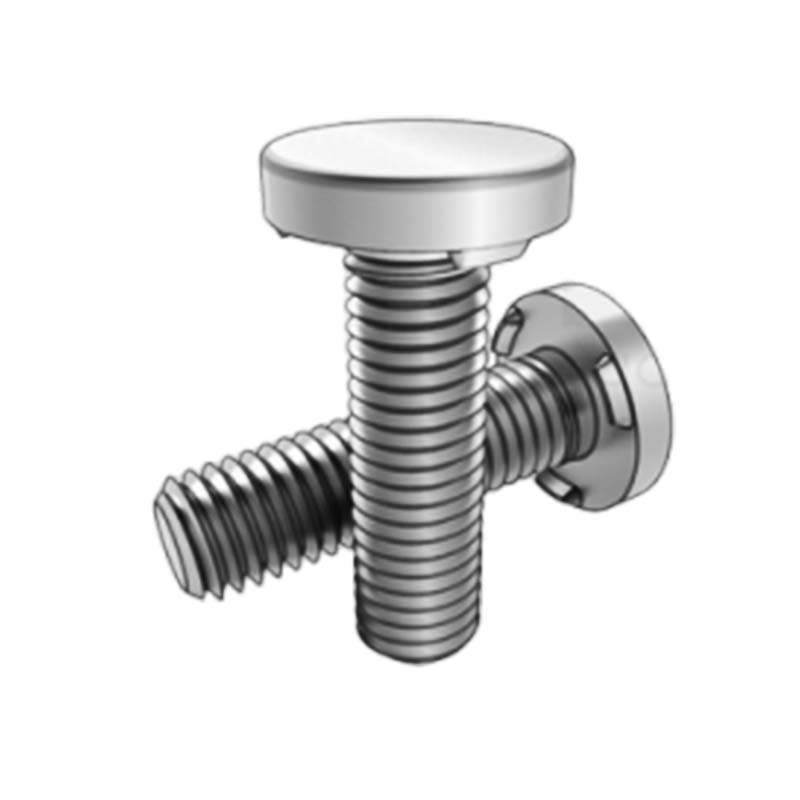

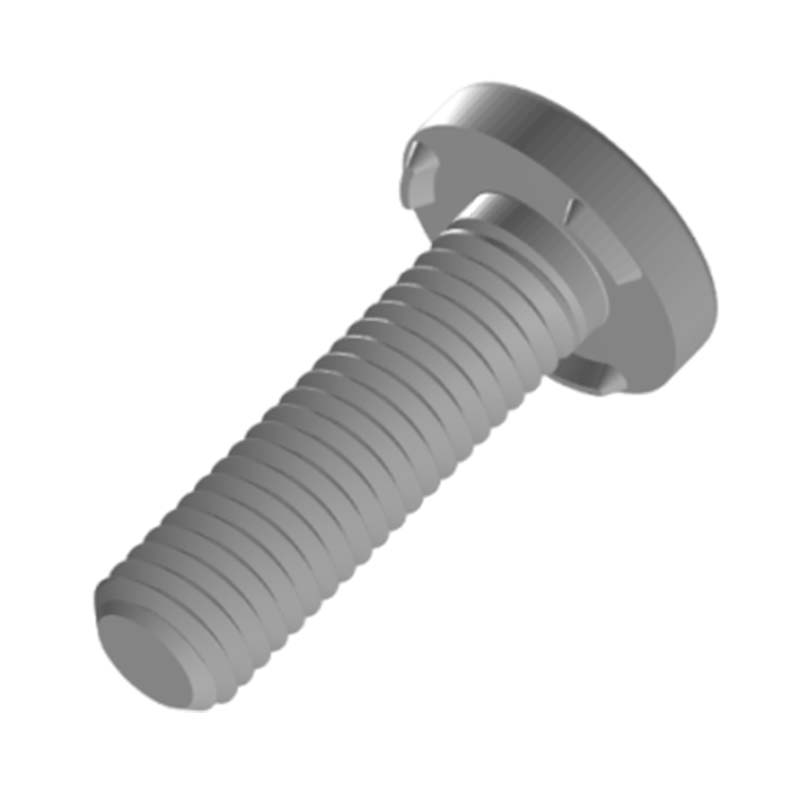

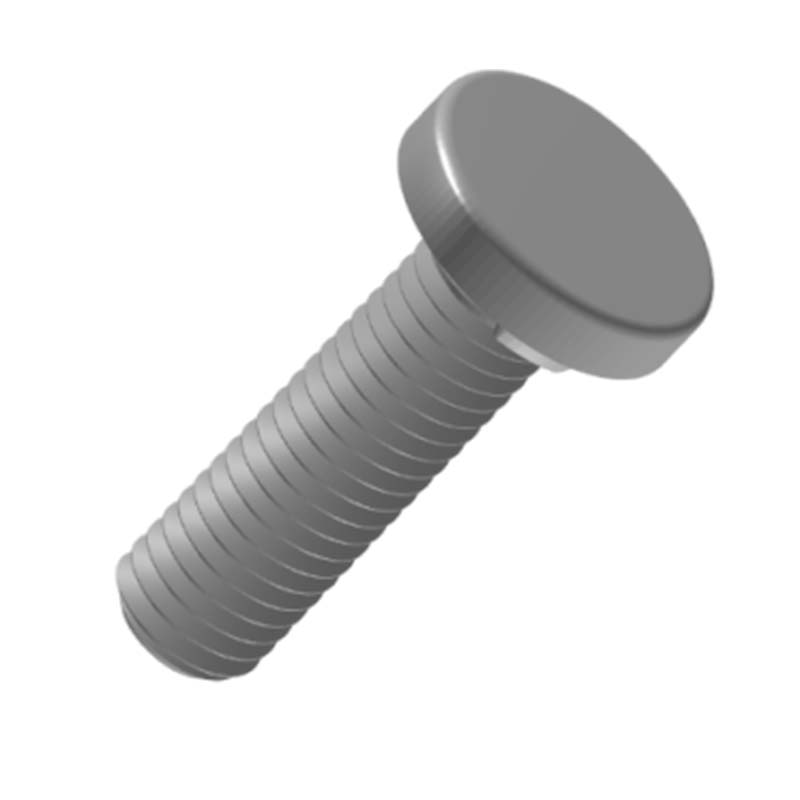

Đầu vít chiếu dưới mối hàn có dạng tấm tròn, đơn giản, đều đặn; vít thẳng và bề mặt có các sợi đồng nhất và liên tục, được sử dụng để phối hợp với các đai ốc và các bộ phận khác để đạt được độ siết chặt. Thiết kế tổng thể đơn giản và thiết thực.

Ứng dụng

Vít hàn này được sử dụng trong lắp ráp cơ khí nói chung. Ví dụ, các thiết bị như máy công cụ và máy móc nông nghiệp được sử dụng để kết nối vỏ, đế và các bộ phận truyền động không quan trọng. Sự ổn định của chúng đảm bảo hoạt động trơn tru của thiết bị.

Vít chiếu dưới mối hàn được sử dụng trong ngành sản xuất đồ nội thất. Trong quá trình lắp ráp bàn, ghế và thân tủ, các tấm, khung cố định được cố định chắc chắn. Các đầu tròn không nhô ra, tránh trầy xước và đảm bảo an toàn, thẩm mỹ khi sử dụng hàng ngày. Chúng cũng có thể được sử dụng để sửa chữa các tòa nhà. Các tòa nhà tạm thời, kết cấu thép nhẹ hoặc cố định cửa ra vào và cửa sổ cũng như hàng rào có thể được kết nối nhanh chóng bằng các phương pháp này để đáp ứng các yêu cầu về khả năng chịu tải và lắp đặt nền móng.

Vít hàn chiếu được hàn chắc chắn và có kết nối ổn định. Bằng phương pháp hàn,cái chốtcó thể kết hợp chặt chẽ với phần hàn, tạo thành cường độ kết nối rất chắc chắn. Nó ít có khả năng bị lỏng hơn so với các kết nối bu lông thông thường. Chúng làm tăng diện tích tiếp xúc với phần hàn. Khi siết chặt đai ốc, chúng có thể phân bổ áp lực đều hơn và giảm áp lực lên bề mặt chi tiết hàn, giúp chi tiết hàn không bị hư hỏng hoặc biến dạng.

Thông số và tính năng sản phẩm

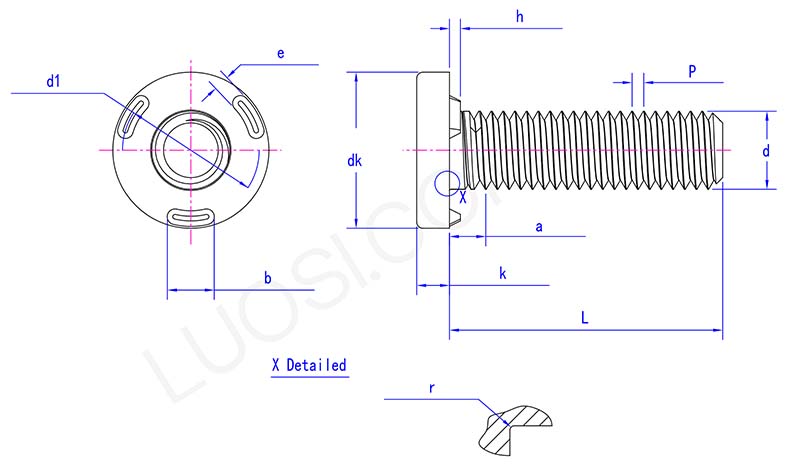

projection underweld screw parameter

Thứ hai	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk tối đa	12.4	14.4	16.4	20.4
dk phút	11.6	13.6	15.6	19.6
k tối đa	2	2.2	3.2	4.2
k phút	1.6	1.8	2.8	3.8
và tối đa	2.25	2.75	2.25	2.75
và phút	1.75	2.25	1.75	2.25
b tối đa	3.3	4.3	5.3	6.3
phút giây	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
giờ phút	0.6	0.75	0.9	1.1
d1 tối đa	10	11.5	14	17.5
d1 phút	9	10.5	13	16.5
r phút	0.2	0.25	0.4	0.4
r tối đa	0.6	0.7	0.9	1.2
tối đa	3.2	4	5	5

Cấu trúc của vít chiếu dưới mối hàn rất ổn định. Đầu tròn được nối thẳng đứng với vít, tạo thành một khớp khít. Dưới tác dụng của lực, nó có thể phân phối áp suất một cách hiệu quả và không có khả năng biến dạng hoặc gãy, đảm bảo độ tin cậy của kết nối. Cờ lê thông thường và các công cụ khác có thể được sử dụng để vận hành. Không có thiết bị đặc biệt được yêu cầu. Việc lắp đặt và tháo gỡ tương đối dễ dàng, thuận tiện cho việc bảo trì, điều chỉnh sau này.
