Vòng giữ khóa vít có cổ khóa

Vòng giữ khóa vít có vòng khóa là một bộ phận cơ khí được thiết kế để cố định vòng bi, bánh răng hoặc trục tại chỗ bằng cách kết hợp khả năng giữ dọc trục với lực khóa có thể điều chỉnh. Các giao thức kiểm tra ứng suất nghiêm ngặt đảm bảo mọi dây buộc XIAOGUO® đều vượt quá các thông số kỹ thuật chịu tải.

Người mẫu:GB/T 885-1986

Gửi yêu cầu

Mô tả Sản phẩm

Vòng giữ khóa vít có vòng khóa về cơ bản giữ cho vòng bi, bánh răng hoặc các bộ phận quay bị kẹt ở vị trí lẽ ra chúng phải ở trên trục hoặc bên trong vỏ. Nó sử dụng vòng khóa có ren cùng với vòng giữ, hai mảnh hoạt động cùng nhau. Ngay cả khi mọi thứ bị rung lắc hoặc có lực đẩy/kéo, nó vẫn ngăn các bộ phận trượt dọc theo trục. Không giống như những chiếc vòng kẹp thông thường chỉ cần kẹp vào đúng vị trí, chiếc vòng này cho phép bạn điều chỉnh độ chặt của nó bằng cách sử dụng vít ở cổ áo. Điều đó làm cho nó ít có khả năng bị hỏng trong điều kiện khắc nghiệt, chẳng hạn như thiết bị nhà máy, phụ tùng ô tô hoặc linh kiện máy bay. Thiết lập hai mảnh rất dễ lắp đặt (không cần công cụ ưa thích) và đủ chắc chắn cho những công việc mà bạn không thể để đồ đạc lung lay theo thời gian. Tốt cho các ứng dụng mà bạn muốn đặt nó và quên nó đi.

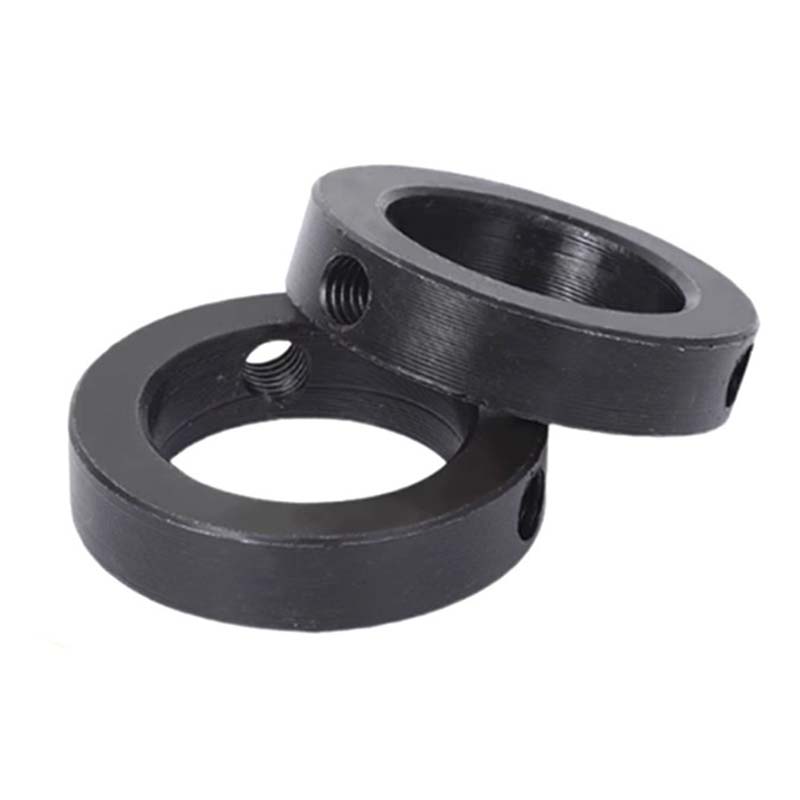

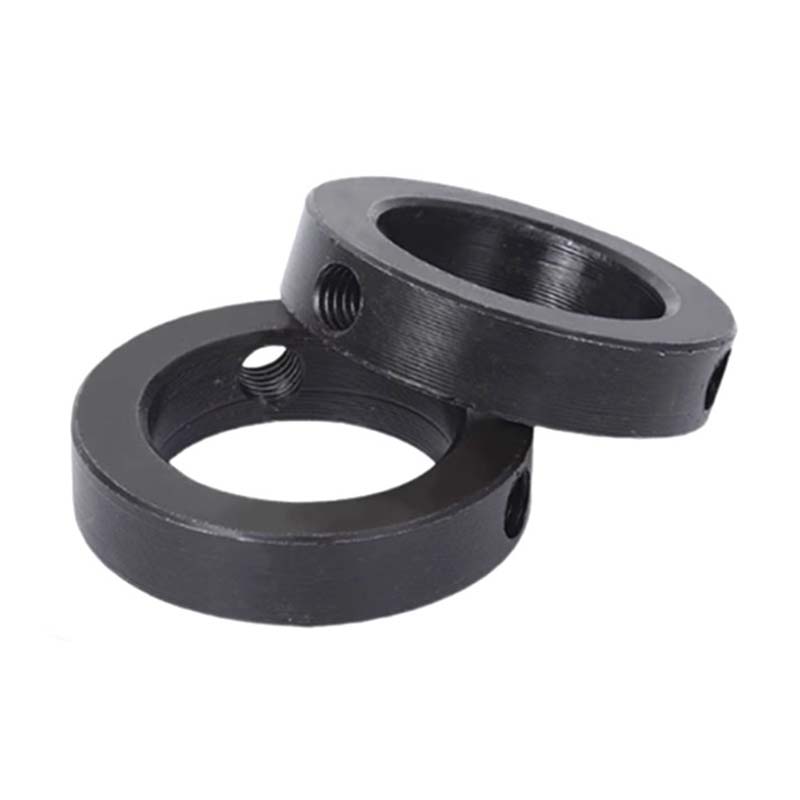

screw locking retaining ring with lock collar

Lợi thế

Vòng giữ khóa vít có vòng khóa hoạt động tốt vì nó xử lý rung lắc và có thể tái sử dụng nhiều lần. Vòng đệm có ren cho phép bạn tinh chỉnh vị trí của nó dọc theo trục, đó là lý do tại sao nó ít có khả năng tự lỏng lẻo hơn, không giống như các vòng giữ thông thường đôi khi bị bung ra. Các vít tích hợp ấn xuống đều trên trục, do đó bạn sẽ không bị khoét hoặc trầy xước bề mặt. Nó phù hợp với cả các bộ phận có kích thước theo hệ mét và inch, rất tiện lợi vì các nhà máy trên toàn thế giới sử dụng hệ thống đo lường hỗn hợp. Bạn có thể gắn vào hoặc kéo nó ra nhanh chóng bằng các công cụ cơ bản như phím lục giác, nghĩa là sẽ ít lãng phí thời gian hơn trong quá trình sửa chữa hoặc bảo trì. Đối với những máy bị hỏng hàng ngày, việc sử dụng theo thời gian sẽ rẻ hơn so với việc thay thế các vòng tiêu chuẩn bị hỏng.

Vòng giữ khóa vít có vòng khóa có vòng khóa có ren bắt vít trực tiếp vào trục hoặc vỏ ổ trục, mang lại khóa an toàn, chống rung. Không giống như các vòng giữ thông thường cần uốn cong để cố định, các vòng giữ này sử dụng vít có thể điều chỉnh trên vòng khóa để tạo áp suất ổn định xung quanh trục. Ngay cả dưới tốc độ cao hoặc lực lớn, các vòng giữ này vẫn ngăn chặn sự dịch chuyển. Vòng khóa cũng phân bổ áp suất đồng đều để trục không bị nén ở một vùng duy nhất. Sự kết hợp giữa vòng giữ và vòng khóa phù hợp cho các ứng dụng đòi hỏi sự căn chỉnh chính xác và độ ổn định lâu dài, chẳng hạn như hệ thống bánh răng hoặc thiết bị nhà máy.

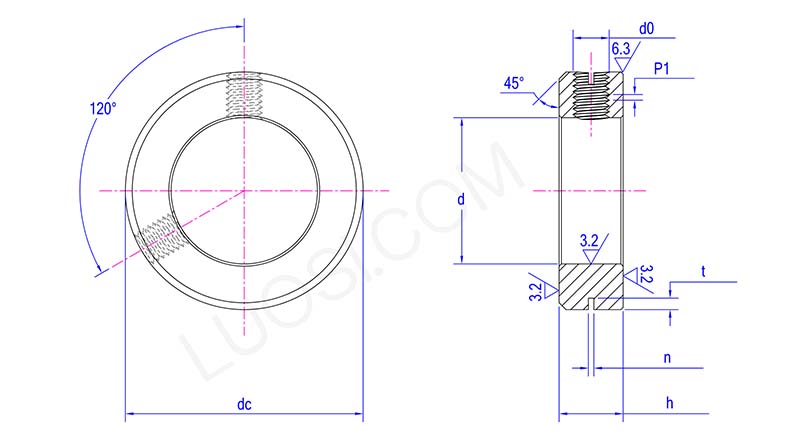

Structure diagram of screw locking retaining ring with lock collar

Thứ hai	Φ32	Φ35	Φ40	Φ45	Φ50	Φ55	Φ60	Φ65	Φ70	Φ75	Φ80
d tối đa	32.062	35.062	40.062	45.062	50.062	55.074	60.074	65.074	70.074	75.074	80.074
d phút	32	35	40	45	50	55	60	65	70	75	80
h tối đa	14	16	16	18	18	18	20	20	20	22	22
giờ phút	13.57	15.57	15.57	17.57	17.57	17.57	19.48	19.48	19.48	21.48	21.48
n tối đa	1.51	1.91	1.91	1.91	1.91	1.91	1.91	1.91	1.91	2.31	2.31
n phút	1.26	1.66	1.66	1.66	1.66	1.66	1.66	1.66	1.66	2.06	2.06
t tối đa	2.75	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.96	3.96
t phút	2.25	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	3.24	3.24
dc	52	56	62	70	80	85	90	95	100	110	115
d0	M8	M10	M10	M10	M10	M10	M10	M10	M10	M12	M12
P1	1.25	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.75	1.75
