Vòng đệm khóa răng Răng bên trong

Nhà máy Xiaoguo® có thể cung cấp nhiều loại vòng đệm khóa răng bên trong bằng các vật liệu khác nhau. Nó có thể đáp ứng các yêu cầu tùy chỉnh khác nhau của khách hàng, bao gồm kích thước đặc biệt, xử lý bề mặt đặc biệt, v.v., để đáp ứng nhu cầu sử dụng của khách hàng trong các môi trường làm việc khác nhau.

Gửi yêu cầu

Mô tả Sản phẩm

Miếng đệm khóa răng bên ngoài và miếng đệm khóa răng bên trong là hai sản phẩm tương tự nhau được thiết kế cho các tình huống ứng dụng khác nhau. Vòng đệm răng bên trong của Vòng đệm răng có răng "hiền" hơn, trong khi miếng đệm răng bên ngoài lại "hung hãn" hơn. Sự khác biệt cốt lõi giữa họ nằm ở vị trí của răng, yếu tố quyết định lĩnh vực chuyên môn tương ứng của họ.

So sánh Vòng đệm khóa răng Răng trong Răng ngoài

Hình dáng bên ngoài và hình dạng răng Răng nằm ở vòng trong của miếng đệm và kéo dài vào trong. Các răng nằm ở vòng ngoài của miếng đệm và hướng ra ngoài, giống như những ngôi sao.

Nguyên lý khóa Khi siết chặt, các răng ở vòng trong “cắn” vào mặt dưới của đầu vít hoặc đầu bu lông, tạo ra lực ma sát chống lỏng. Khi siết chặt, các răng vòng ngoài đồng thời “cắn” vào bề mặt phía dưới đầu chốt và bề mặt lắp đặt của bộ phận được kết nối.

Ưu điểm chính Không làm hỏng phôi: Vòng ngoài nhẵn và không làm trầy xước hoặc làm hỏng bề mặt lắp đặt. Hiệu suất chống nới lỏng mạnh hơn: Khóa liên động hai mặt, đặc biệt thích hợp cho các ứng dụng chịu rung và tải xoắn mạnh.

Loại vít thích ứng Chủ yếu được sử dụng cho vít có kích thước đầu nhỏ hơn Thích hợp cho vít có đầu lớn hơn

Các kịch bản ứng dụng chính Nó thường được sử dụng cho các bộ phận và tấm nội thất của ô tô, thiết bị điện tử chính xác, thiết bị gia dụng, v.v. Nó được sử dụng rộng rãi trong các lĩnh vực cần lực siết chặt hơn, chẳng hạn như máy móc hạng nặng, khung gầm, thiết bị công suất lớn và máy công nghiệp chịu được độ rung cao.

Các bước cài đặt

Việc lắp đặt vòng đệm khóa răng bên trong răng rất đơn giản. Điểm mấu chốt là hướng đi phải chính xác.

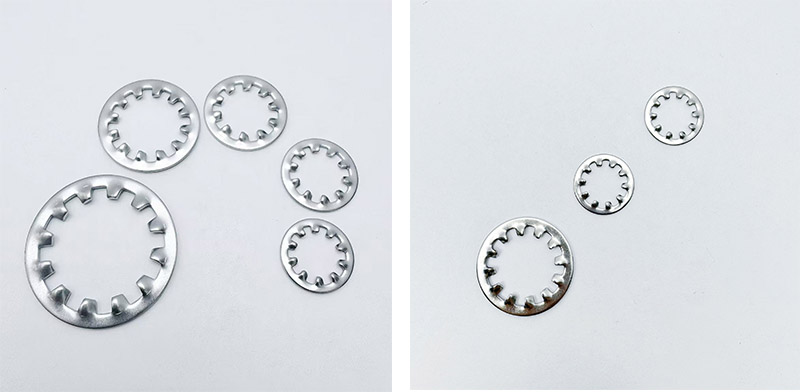

Toothed Lock Washers Internal Teeth

（1)Xác nhận thông số kỹ thuật

Đảm bảo rằng đường kính bên trong của răng bên trong vòng đệm khóa răng khớp với đường kính của bu lông.

Kiểm tra xem răng của miếng đệm có còn nguyên vẹn và không bị biến dạng hay không.

（2)Làm sạch bề mặt tiếp xúc

Lau sạch dầu, sơn và mạt sắt bám dưới đáy đầu bu lông và bề mặt phôi.

Nếu được sử dụng để nối đất điện, hãy đảm bảo rằng các răng của miếng đệm có thể xuyên qua lớp sơn hoặc lớp oxit.

（3）Đặt máy giặt (hướng rất quan trọng)

Đặt các răng bên trong của vòng đệm khóa răng vào bu lông.

Bề mặt răng phải đối diện với đầu bu lông hoặc đai ốc (tức là các răng phải hướng về phía bề mặt của bộ phận cần siết chặt).

Bề mặt nhẵn và phẳng hướng ra mặt ngoài của đầu bu lông.

（4)Lắp bu lông vào

Luồn bu-lông có vòng đệm được gắn qua lỗ của phôi.

Siết chặt đai ốc hoặc bu lông trước để đảm bảo các ren được căn chỉnh chính xác.

（5) Siết chặt

Sử dụng cờ lê lực và siết chặt các bu lông theo giá trị lực siết tiêu chuẩn.

Trong quá trình siết chặt, các răng sẽ tự động ăn khớp với bề mặt tiếp xúc.

Không cần điều chỉnh thêm mô-men xoắn; mô-men xoắn tiêu chuẩn sẽ đủ.

（6)Kiểm tra

Đối với các ứng dụng nối đất điện, có thể sử dụng đồng hồ vạn năng để đo độ dẫn điện ở cả hai mặt của miếng đệm để xác nhận rằng các răng đã xuyên qua lớp phủ.

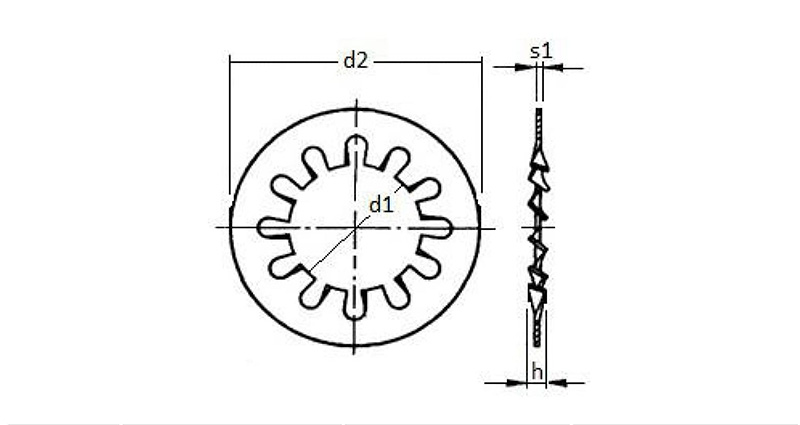

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Thông tin và bản vẽ được cung cấp chỉ mang tính chất tham khảo

Câu hỏi thường gặp

（1)Chúng được đóng gói như thế nào để xuất khẩu?

Bao bì bên trong bao gồm túi nhựa và hộp giấy, trong khi bao bì bên ngoài là thùng carton và pallet xuất khẩu tiêu chuẩn. Mỗi răng bên trong của vòng đệm khóa răng không có lớp bảo vệ độc lập nhưng bao bì đủ để ngăn chúng trầy xước nhau trong quá trình vận chuyển.

（2)Có thể sử dụng vòng đệm khóa răng bên trong với vít chìm không?

Có, nhưng cần lưu ý là bề mặt răng vẫn cần hướng vào phôi. Vì đầu vít chìm có dạng hình nón nên các răng bên trong của vòng đệm có thể không tiếp xúc hoàn toàn với bề mặt đáy của đầu, dẫn đến hiệu quả khóa kém hơn một chút.
