Vòng đệm có khóa răng có chìm

Vòng đệm khóa răng có đầu chìm do nhà máy Xiaoguo® sản xuất được thiết kế đặc biệt để phù hợp với các vít chìm tiêu chuẩn. Chúng rất thích hợp để sử dụng kết hợp với vít chìm.

Gửi yêu cầu

Mô tả Sản phẩm

Cấu tạo của loại Vòng đệm khóa răng có chìm này có thể được hiểu qua những đặc điểm cốt lõi của nó. Mỗi bộ phận hoạt động cùng nhau để đạt được sự lắp đặt trơn tru, độ siết đàn hồi trước và khả năng chống lỏng mạnh mẽ.

Hồ sơ chìm

Lỗ bên trong của vòng đệm khóa răng có mặt chìm được gia công bằng mặt vát chìm tiêu chuẩn 45°, phù hợp với góc hình nón của vít chìm tiêu chuẩn. Nó phù hợp cho các vít lục giác có đầu chìm và đầu chìm.

Trong quá trình lắp đặt, vòng đệm được lắp hoàn toàn vào lỗ chìm của phôi, cho phép đầu vít ngang bằng hoặc thấp hơn bề mặt phôi một chút.

Chức năng: Đảm bảo bề mặt lắp ráp phẳng và mịn, không có bất kỳ điểm lồi lõm nào, không gây khó chịu khi chạm vào cũng như không gây cản trở cho các linh kiện khác.

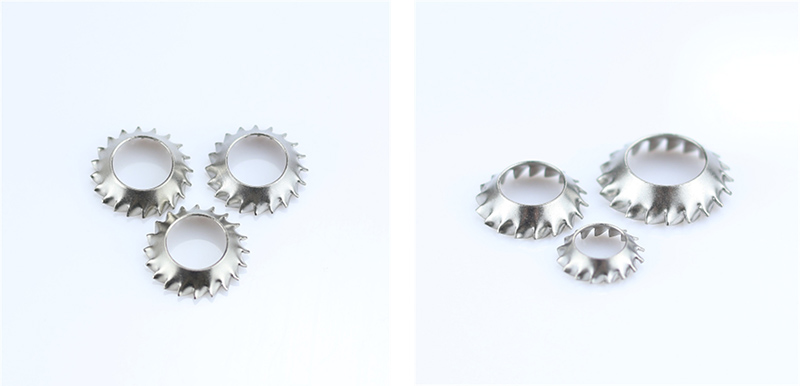

Toothed Lock washers With Countersunk

Thân hình nón / hình đĩa

Vòng đệm khóa Răng có chìm có cấu trúc hình nón ở trạng thái tự do (với phần giữa cao hơn và các cạnh thấp hơn, hoặc phần giữa thấp hơn và các cạnh cao hơn, tùy theo thiết kế cụ thể) và nó có khả năng biến dạng đàn hồi vốn có.

Khi vít được siết chặt, cấu trúc hình nón được làm phẳng, tạo ra lực bật dọc trục liên tục.

Chức năng: Cung cấp tải trước đàn hồi, bù đắp các khoảng trống do giãn nở nhiệt, mài mòn hoặc biến dạng vật liệu và ngăn chặn bu lông bị lỏng.

Răng Có Răng Cưa Ngoài

Trên chu vi bên ngoài của Vòng đệm khóa răng có chìm có sự sắp xếp đồng đều của một hàng răng sắc nhọn hướng tâm. Hình dạng răng sắc nét và đều đặn, đầu răng hướng ra ngoài.

Khi siết chặt, các răng cắn vào bề mặt phôi (hoặc mặt phẳng kim loại tiếp xúc), tạo thành nhiều điểm khóa cơ, làm tăng đáng kể lực cản ma sát và ngăn vít quay, lỏng ra từ nguyên nhân gốc rễ.

Chức năng: Chống lại sự lỏng lẻo khi quay do rung hoặc va đập.

Răng có thể xuyên qua lớp sơn, lớp oxit hoặc lớp phủ, từ đó tạo ra đường nối đất.

Cấu trúc thân vòng kín tích hợp

Toàn bộ sản phẩm không có khe hở hoặc khớp nối và được hình thành thông qua một quá trình dập duy nhất. Nó chịu lực đều và khó có thể bị gãy. Nó có độ ổn định cấu trúc mạnh mẽ ngay cả trong điều kiện rung động lâu dài.

Bề mặt đế đỡ phẳng

Bề mặt đáy tiếp xúc với phôi là mặt phẳng nhẵn không có gờ. Nó sẽ không làm trầy xước tấm kim loại, nhôm, các bộ phận được sơn hoặc các bộ phận bằng nhựa và phù hợp để lắp ráp chính xác và bề ngoài.

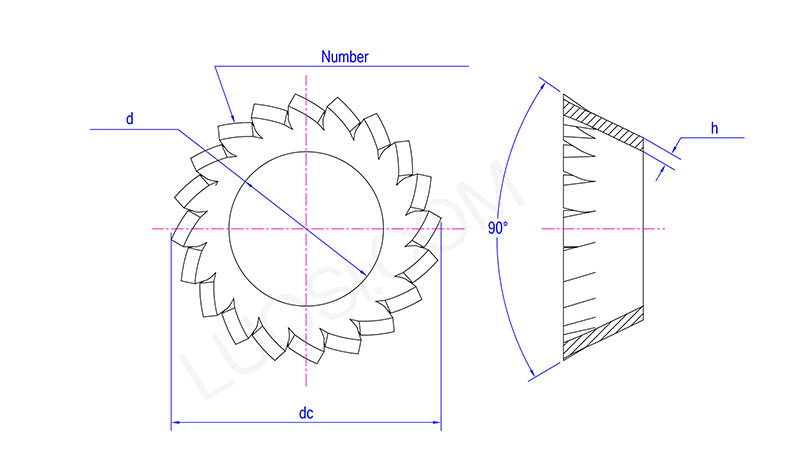

Toothed Lock washers With Countersunk

Thứ hai	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d phút	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d tối đa	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Số lượng răng tối thiểu	10	12	12	14	14	16	18	20	26	28	30
