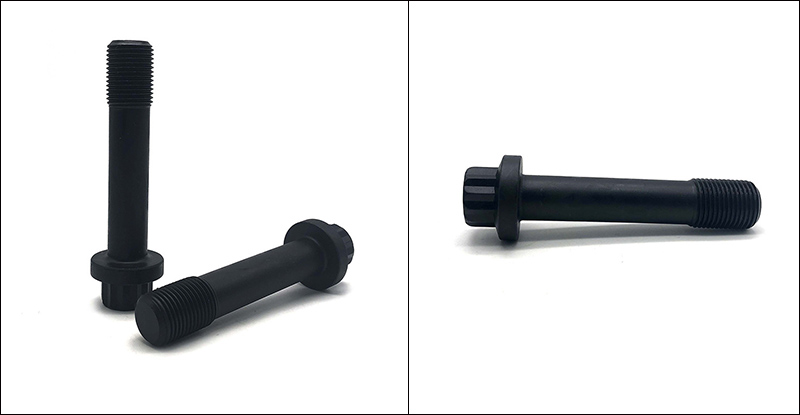

Vít mặt bích 12 Spline

Vít mặt bích 12 chốt của Xiaoguo® có thiết kế đầu 12 điểm hoàn toàn phù hợp với cờ lê vòng. Ngay cả trong không gian hạn chế, nó vẫn có thể hoạt động được. So với đầu lục giác, không gian hoạt động giảm 50%. Hãy đến hỏi giá mẫu để trải nghiệm quá trình lắp đặt nhanh chóng.

Gửi yêu cầu

Mô tả Sản phẩm

Giới thiệu về Vật liệu

Việc lựa chọn vật liệu cho vít mặt bích 12 spline rất đa dạng, chủ yếu rơi vào bốn loại: thép carbon, thép hợp kim, thép không gỉ và hợp kim đặc biệt. Việc lựa chọn vật liệu phụ thuộc vào yêu cầu cụ thể của bạn về độ bền, khả năng chống ăn mòn, nhiệt độ làm việc và chi phí.

（1)Thép cacbon

Thép carbon là lựa chọn được sử dụng rộng rãi nhất và tiết kiệm chi phí. Thông qua các quy trình xử lý nhiệt khác nhau (làm nguội + ủ), có thể đạt được các cấp độ bền khác nhau từ 4,8 đến 12,9 để đáp ứng các yêu cầu tải khác nhau. Nó phù hợp cho ngành công nghiệp nói chung, kết cấu ô tô, xây dựng và máy móc nói chung.

（2)Thép hợp kim

Bằng cách thêm các nguyên tố như crom, molypden và niken vào thép cacbon, sau đó trải qua quá trình xử lý nhiệt chính xác, các tính chất cơ học của thép có thể được cải thiện đáng kể. Sức mạnh cực kỳ cao, và nó có đặc tính chống mỏi và chống va đập tuyệt vời. Vít mặt bích 12 trục của Thép hợp kim được sử dụng rộng rãi trong hệ thống treo ô tô, nội thất động cơ, bu lông tháp tuabin gió và máy móc xây dựng hạng nặng.

12 Spline Flange Screw

（3)Thép không gỉ

Ưu điểm cốt lõi của thép không gỉ nằm ở khả năng chống ăn mòn vốn có của nó. Trong số đó, 304 (A2) là loại phổ biến nhất và phù hợp cho chế biến thực phẩm và môi trường chung ngoài trời; trong khi 316 (A4) được thiết kế đặc biệt bằng cách thêm molypden, làm cho vít mặt bích 12 đặc biệt thích hợp với môi trường phun muối cao và môi trường ăn mòn cao, chẳng hạn như ở đại dương, khu vực ven biển hoặc nhà máy hóa chất, v.v.

（4)Hợp kim đặc biệt

Các vật liệu hợp kim đặc biệt bao gồm Chrome-Moly, Ti, hợp kim chịu nhiệt độ cao, hợp kim nhôm, đồng thau, v.v. Chúng được thiết kế để đáp ứng các yêu cầu về hiệu suất cụ thể của khách hàng, như chịu nhiệt độ cao, nhẹ, dẫn điện và không từ tính. Chủ yếu dành cho các lĩnh vực công nghiệp đặc biệt như hàng không vũ trụ, đua xe, y tế, hóa dầu và điện.

12 Spline Flange Screw

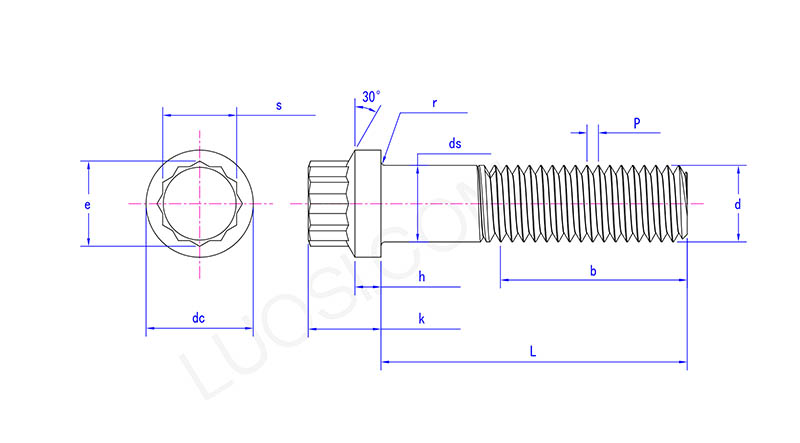

Thứ hai	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc tối đa	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc phút	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds tối đa	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds phút	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
phút	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h tối đa	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
giờ phút	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k tối đa	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k phút	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r tối đa	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r phút	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
tối đa	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
giây phút	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Cấp hiệu suất và độ bền kéo

Cấp hiệu suất là chỉ số cốt lõi xác định độ bền của vít mặt bích 12 trục. Các cấp hiệu suất chung và độ bền kéo tương ứng của chúng như sau:

(1) Cấp 8,8: Độ bền kéo tối thiểu xấp xỉ 800 MPa (khoảng 116.000 psi), nằm trong phạm vi cường độ trung bình-cao và được sử dụng rộng rãi nhất.

（2）Cấp 10.9: Độ bền kéo tối thiểu xấp xỉ 1.000 MPa (khoảng 145.000 psi), phù hợp với các tình huống yêu cầu kết nối cường độ cao.

（3) Cấp 12,9: Độ bền kéo tối thiểu xấp xỉ 1.220 MPa (khoảng 177.000 psi), đây là một trong những mức cường độ cao nhất trong số các loại thép hợp kim.

（4）Quan thoại cấp 5: Độ bền kéo xấp xỉ 120.000 psi, tương đương với cấp hệ mét 8,8.

（5）Tiêu chuẩn Mỹ cấp 8: Độ bền kéo xấp xỉ 150.000 psi, tương đương với cấp 10,9 theo hệ mét.
