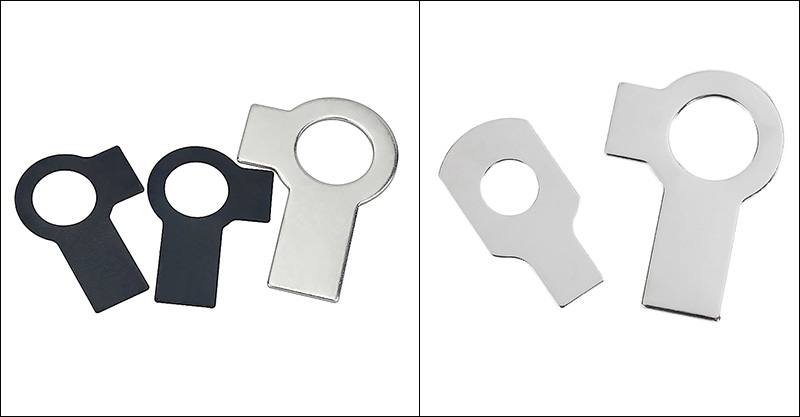

Vòng đệm thép đen có tab và cánh dài

Vòng đệm thép đen có tab và cánh dài do nhà máy Xiaoguo® sản xuất có cấu trúc đơn giản, dễ vận hành và sử dụng. Trong quá trình lắp đặt, chỉ cần cờ lê thông thường và không cần thêm dụng cụ nào.

Gửi yêu cầu

Mô tả Sản phẩm

Việc lắp đặt Vòng đệm tab thép đen có tab và cánh dài bao gồm bốn bước đơn giản. Vui lòng làm theo trình tự sau để vận hành để đảm bảo hiệu quả khóa an toàn.

[1]Công cụ

Cờ lê (dùng để siết đai ốc, bu lông)

Kìm mũi nhọn hoặc kìm mũi dẹt (dùng để uốn phần tai)

(Tùy chọn) Tua vít Hammer + Phillips (dành cho vòng đệm dày hơn)

Black Steel Tab Washers With Long Tab and Wing

[2]Các bước cài đặt

（1)Lắp máy giặt

Luồn bu lông xuyên qua lỗ của phôi. Đặt Vòng đệm tab thép đen có tab dài và cánh lên bu lông, giữ cả tab dài và tab ngắn hướng ra ngoài. Đảm bảo vòng đệm nằm phẳng trên bề mặt. Vặn đai ốc bằng tay, chưa siết chặt hoàn toàn.

（2) Siết chặt đai ốc

Dùng cờ lê siết chặt đai ốc cho đến khi đạt mômen xoắn yêu cầu.

（3)Bẻ cong tab ngắn

Dùng kìm kẹp mấu ngắn và gập nó lên trên. Uốn chặt nó vào một mặt phẳng của đai ốc.

（4)Bẻ cong tab dài

Dùng kìm để uốn tab dài xuống hoặc sang một bên. Gấp nó vào rãnh trên bộ phận hoặc uốn chặt vào cạnh bộ phận.

Black Steel Tab Washers With Long Tab and Wing

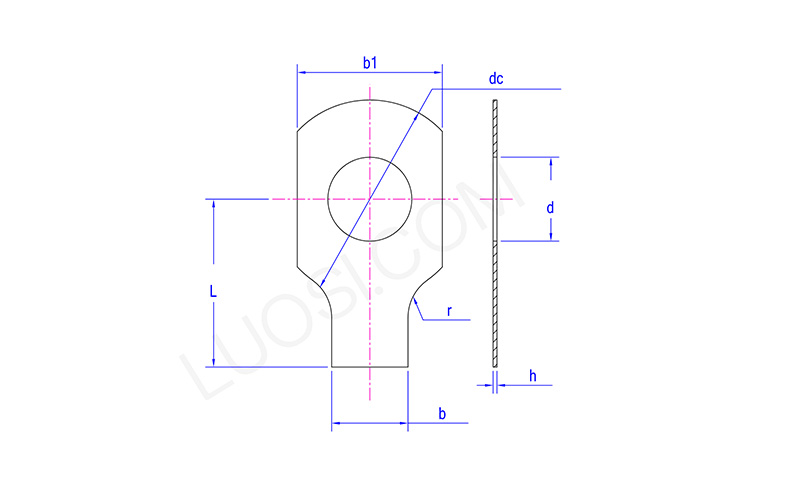

Thứ hai	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d tối đa	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d phút	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc tối đa	10	14	17	19	22	26	32	32	40	45	45
dc phút	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L phút	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L tối đa	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

[3] Kiểm tra lắp đặt

Tai ngắn được gắn chặt vào mặt phẳng của đai ốc, ngăn cản đai ốc quay.

Các tai dài được cố định chắc chắn và Vòng đệm tab thép đen có tab và cánh dài không thể xoay so với phôi.

Cả hai miếng tai đều không có vết nứt và không bị cong hay hư hỏng quá mức.

[4] Những lưu ý cần chú ý

（1）Sử dụng một lần: Sau khi lắp đặt, miếng đệm tai sẽ bị uốn cong vĩnh viễn. Khi tháo ra phải làm thẳng bằng búa hoặc cắt. Không thể tái sử dụng Vòng đệm thép đen có tab và cánh dài.

（2)Không uốn cong quá mức: Uốn nhiều lần hoặc uốn quá góc có thể khiến phần gốc của miếng đệm tai bị gãy, mất chức năng khóa.

（3）Đừng hiểu lầm: tai ngắn phải luôn hướng lên trên và tai dài phải hướng xuống dưới.
