Vòng đệm tab có tab dài và cánh

Vòng đệm có Tab dài và Cánh do nhà máy Xiaoguo® sản xuất có độ tin cậy cực cao về chức năng chống nới lỏng. Ngay cả trong điều kiện rung và va đập liên tục, chúng vẫn có thể duy trì trạng thái khóa tốt.

Gửi yêu cầu

Mô tả Sản phẩm

Nguyên lý làm việc của Vòng đệm có Tab dài và Cánh dựa trên cơ chế khóa cơ học thuần túy chứ không phải ma sát hay độ đàn hồi. Cơ chế cốt lõi là uốn cong hai miếng tai, từ đó ngăn cản vật lý đai ốc (hoặc đầu bu lông) quay so với phôi.

[1]Công việc cụ thểquá trình

（1）Cài đặt bình thường, có miếng đệm tai dành riêng

Đặt Vòng đệm có Tab dài và Cánh vào bu lông, sau đó siết chặt đai ốc. Lúc này, cả 2 củ tai vẫn giữ thẳng và không hề bị cong.

（2) Uốn cong tai ngắn và khóa đai ốc

Dùng kìm uốn cong các tai ngắn lên trên sao cho chúng bám chặt vào một bên của đai ốc. Các tai ngắn phải tựa vào mặt phẳng của đai ốc để tránh bị quay.

（3）Uốn đôi tai dài và cố định Vòng đệm Tab bằng Tab dài và Cánh

Uốn cong các tai dài xuống dưới hoặc sang một bên để chúng có thể bám vào mép phôi, chèn vào các lỗ rãnh trên phôi hoặc tựa vào phần nhô ra cố định.

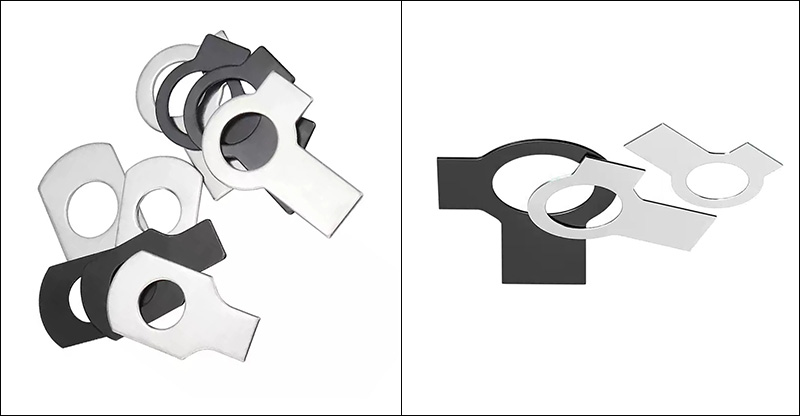

Tab Washers With Long Tab And Wings

[2]Xác định hiệu quả cuối cùng

Tai dài cố định máy giặt vào phôi, đảm bảo máy giặt không thể quay.

Tai ngắn khóa đai ốc và vòng đệm lại với nhau và đai ốc cũng không thể xoay được.

Vì không thể xảy ra chuyển động tương đối giữa vòng đệm và đai ốc nên kết nối bu lông bị khóa hoàn toàn.

[3]Sự khác biệt so với cơ chế chống nới lỏng dựa trên ma sát

Khóa ma sát: Nó ngăn chặn sự quay bằng cách tạo ra lực cản. Rung động có thể vượt qua lực cản này và gây lỏng lẻo.

Vòng đệm Tab dài và có cánh: Bằng phương pháp can thiệp vật lý trực tiếp, chỉ cần miếng tai không bị cong hay hư hỏng thì đai ốc sẽ tuyệt đối không xoay. Cơ cấu khóa này không bị ảnh hưởng bởi độ rung, bôi trơn hoặc thay đổi nhiệt độ.

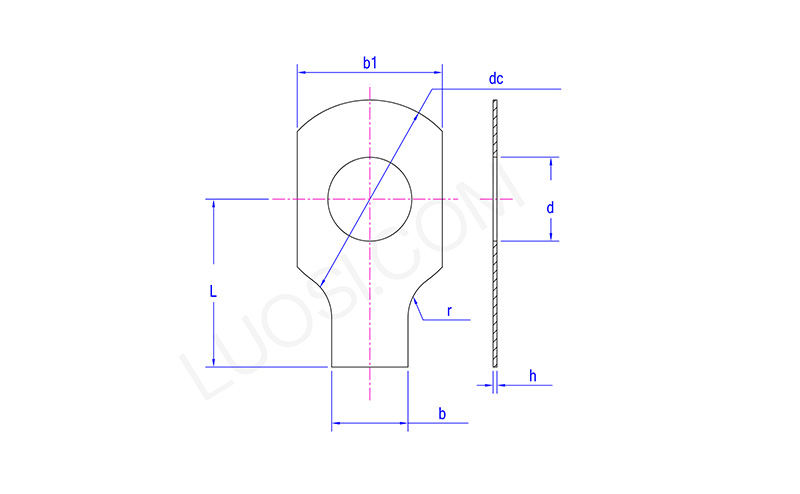

Tab Washers With Long Tab And Wings

Thứ hai	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d tối đa	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d phút	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc tối đa	10	14	17	19	22	26	32	32	40	45	45
dc phút	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L phút	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L tối đa	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
