Vòng đệm tab có tab dài và ngắn

Vòng đệm Tab có tab dài và tab ngắn do nhà máy Xiaoguo® sản xuất được khóa bằng cơ học chứ không phải bằng ma sát. Khóa cơ về cơ bản ngăn cản việc xoay và hiệu quả khóa rất rõ ràng.

Gửi yêu cầu

Mô tả Sản phẩm

Vòng đệm Tab có tab dài và tab ngắn, tuân theo vòng khóa cơ học DIN 463, là một vòng chống nới lỏng khóa cơ học thuần túy, nguyên khối. Nó được hình thành thông qua một quy trình đúc khuôn duy nhất, bao gồm một miếng tai dài và một miếng tai ngắn, với hai miếng tai tạo thành một góc khoảng 90°. Nó được sử dụng cho các bu lông / đai ốc hình lục giác, có khả năng chống nới lỏng thông qua việc uốn cong một miếng tai dài và một miếng tai ngắn, đồng thời phù hợp với các điều kiện có độ rung cao, tải trọng động và sự giãn nở và co giãn nhiệt. Cấu trúc này có thể ngăn chặn hoàn toàn chuyển động quay tương đối của đai ốc hoặc bu lông, đạt được khả năng khóa cơ đáng tin cậy.

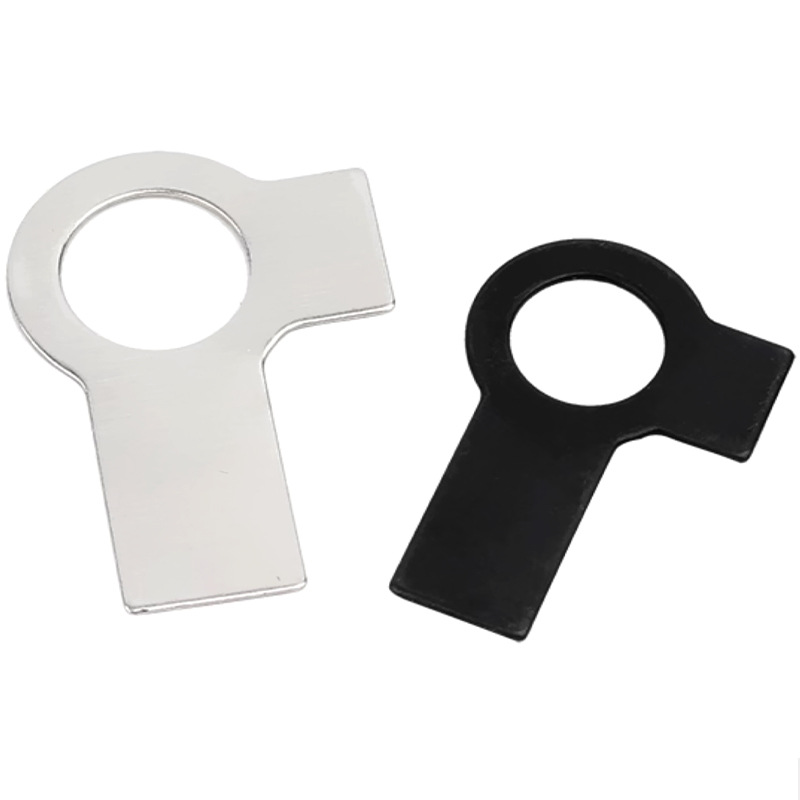

< style="text-align:center;"> Tab Washers With Long And Short Tab

Đặc điểm cấu trúc

Đặc điểm cấu tạo của vòng đệm Tab dài và tab ngắn như sau:

（1）Khuôn dập tích hợp

Toàn bộ vòng đệm Tab có tab dài và tab ngắn được làm từ một tấm kim loại duy nhất thông qua quá trình dập nguội. Không cần hàn hoặc các thành phần bổ sung, dẫn đến cấu trúc đơn giản, độ bền cao và chi phí thấp.

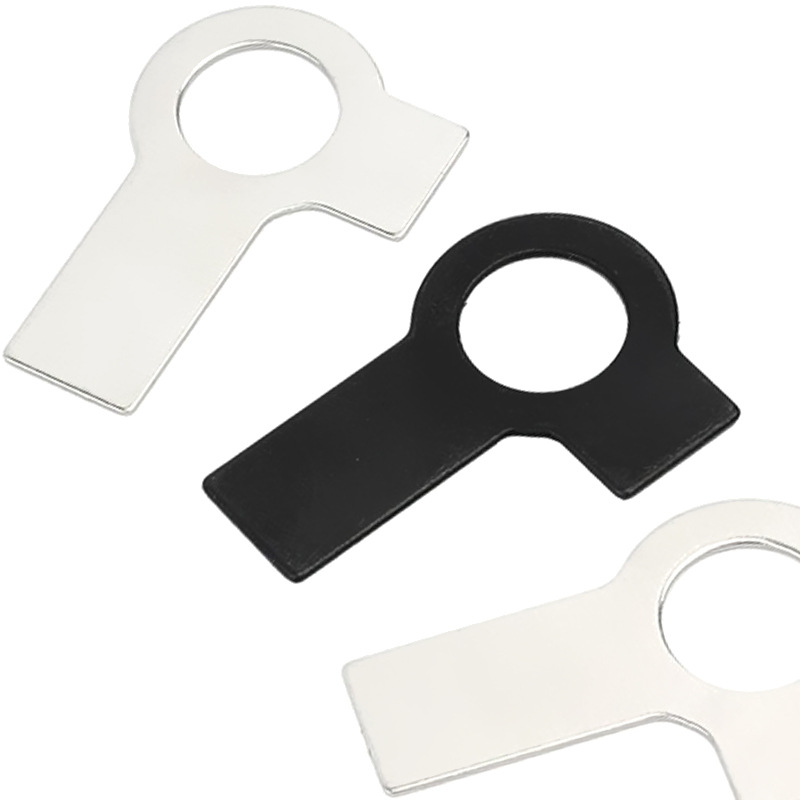

（2）Thiết kế hai tai (một dài và một ngắn)

Thân chính của vòng đệm Tab có tab dài và ngắn có dạng hình tròn, hai miếng đệm tai kéo dài ra ngoài theo mép ngoài:

Tab ngắn: Độ dài ngắn

Tab dài: Dài hơn

Hai miếng tai tạo thành một góc khoảng 90 độ với nhau.

（3)Có cấu trúc giải phóng ứng suất ở phần gốc của miếng đệm tai.

Tại điểm kết nối giữa phần tai và thân hình tròn, các góc được bo tròn hoặc co lại một chút về chiều rộng được thiết kế để giảm sự tập trung ứng suất trong quá trình uốn và ngăn không cho phần tai bị gãy.

（4)Thân hình trụ

Độ dày của cơ thể là đồng đều. Trên cơ thể không có răng hoặc bề mặt nghiêng, bề mặt thường nhẵn.

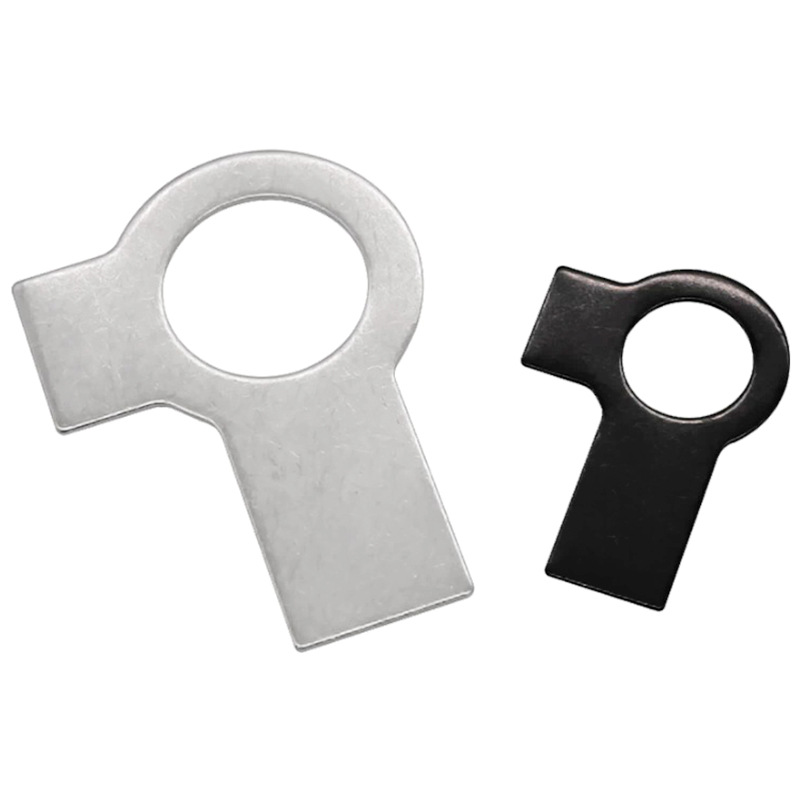

< style="text-align:center;"> Tab Washers With Long And Short Tab

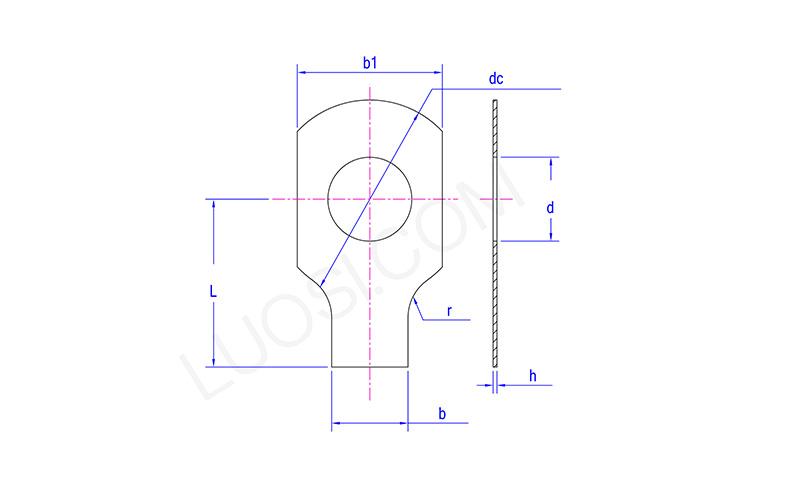

Thứ hai	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d tối đa	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d phút	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc tối đa	10	14	17	19	22	26	32	32	40	45	45
dc phút	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L phút	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L tối đa	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
