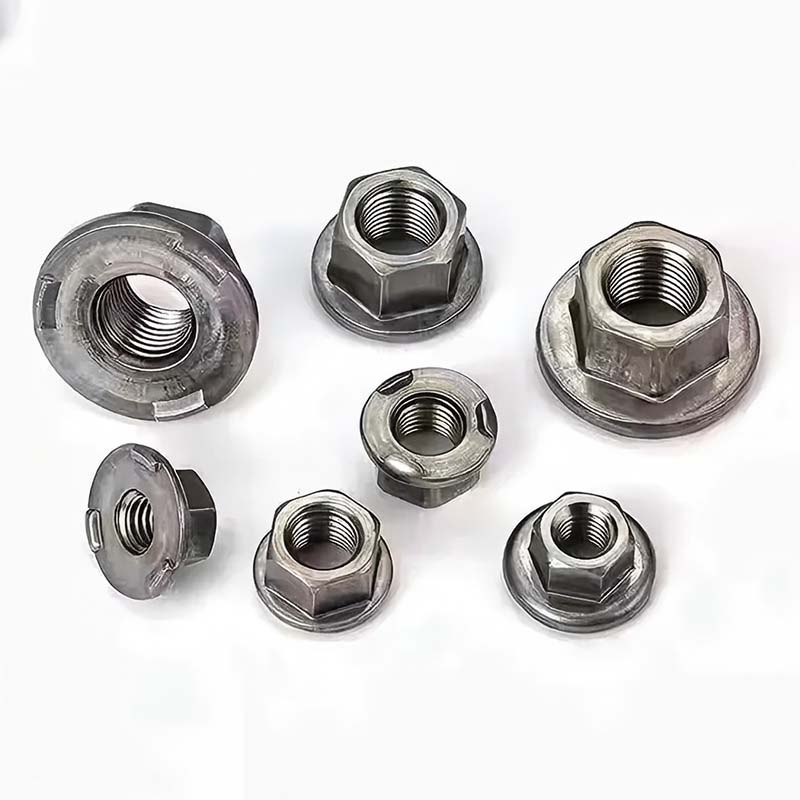

Đai ốc hàn mặt bích

Bất cứ nơi nào bạn cần hàn đai ốc, bạn có thể tin tưởng vào đai ốc hàn lục giác mặt bích của nhà sản xuất và nhà cung cấp Trung Quốc Xiaoguo®. Chúng tôi đã phục vụ hơn 500 khách hàng trên toàn thế giới. Từ tấm mỏng 1mm đến tấm dày 10 mm, mối hàn chính xác và chắc chắn. Chúng tôi hỗ trợ khách hàng tiến hành thử nghiệm mẫu quy mô nhỏ trước và cũng sẽ có chiết khấu khi mua số lượng lớn với quy mô lớn.

Gửi yêu cầu

Mô tả Sản phẩm

Lợi thế cốt lõi

Đai ốc hàn lục giác mặt bích tích hợp định vị chính xác, chống nới lỏng vĩnh viễn, lắp ráp một mặt và cường độ có thể điều chỉnh. Đồng thời, nó làm giảm số lượng bộ phận và số giờ lao động, khiến nó trở thành đai ốc hàn được ưa chuộng cho các kết nối kim loại tấm mỏng.

（1）Tích hợp mặt bích

Được trang bị bề mặt mặt bích mở rộng, giúp phân bổ áp suất đồng đều và ngăn tấm mỏng bị sập. Không cần thêm máy giặt.

（2）Ba nền tảng nâng cao, định vị chính xác

Bề mặt dưới cùng của mặt bích có ba phần nhô ra hàn góc 120°, tự động căn chỉnh và ngăn chặn sự dịch chuyển.

（3）Chống nới lỏng vĩnh viễn

Sau khi hàn, đai ốc hàn lục giác mặt bích và vật liệu nền trở thành một phần không thể thiếu. Trong điều kiện rung và va đập, nó sẽ không bao giờ nới lỏng.

Flanged Hex Weld Nut

（4）Đầy đủ các cấp độ sức mạnh (4,8 - 10,9 cấp)

Thép cacbon thấp (cấp 4,8/6,8), thép cacbon/hợp kim trung bình (cấp 8,8/10,9), thép không gỉ (A2-70/A4-70) có sẵn dưới dạng tùy chọn. Sức mạnh có thể được đáp ứng theo yêu cầu, từ thiết bị gia dụng đến khung gầm xe tải hạng nặng.

（5）Có sẵn nhiều giải pháp chống ăn mòn:

Mạ điện (phun muối 48-120 giờ), mạ nhúng nóng (500 giờ+), Dacromet (1000 giờ+), thép không gỉ có màu tự nhiên (304/316), v.v. Thích hợp cho các môi trường khắc nghiệt như khu vực ven biển, nhà máy hóa chất và địa điểm ngoài trời.

（6）Lắp ráp một mặt, không cần dụng cụ ở mặt sau

Các đai ốc đã được hàn vào phôi. Chỉ cần siết chặt các bu lông từ một bên mà không cần dùng cờ lê để cố định chúng ở mặt sau. Đặc biệt phù hợp với không gian hẹp như thùng kín và các hốc bên trong thân xe.

（7)Thích hợp cho sản xuất tự động quy mô lớn

Tạo hình + ren nguội, có độ đồng nhất về kích thước tốt; kết hợp với đĩa rung cấp liệu tự động và máy hàn điểm điện trở, chi phí buộc chặt một mảnh thấp hơn nhiều so với giải pháp “đai ốc + vòng đệm”.

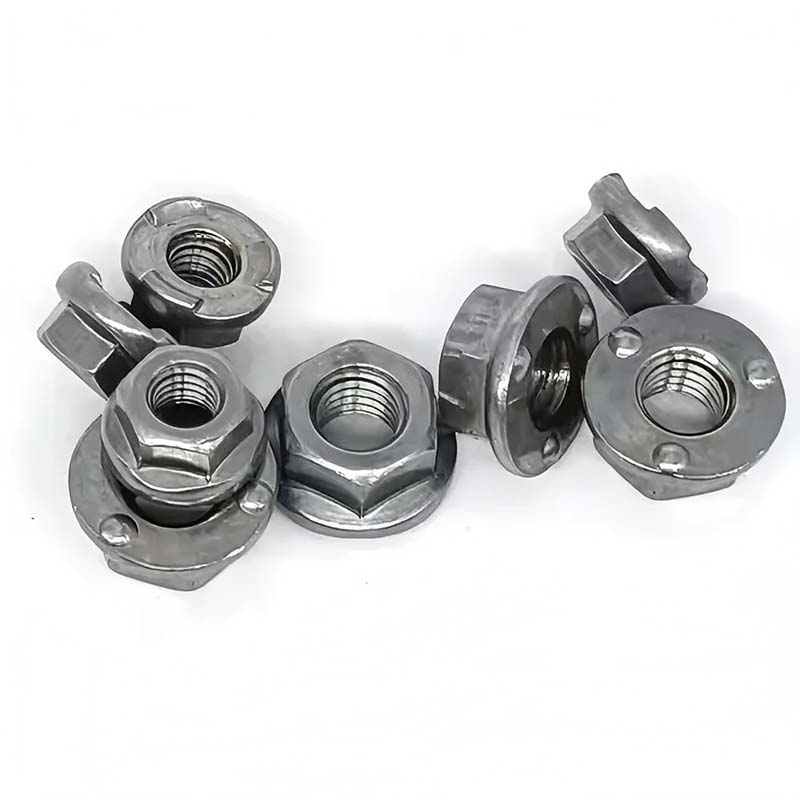

Flanged Hex Weld Nut

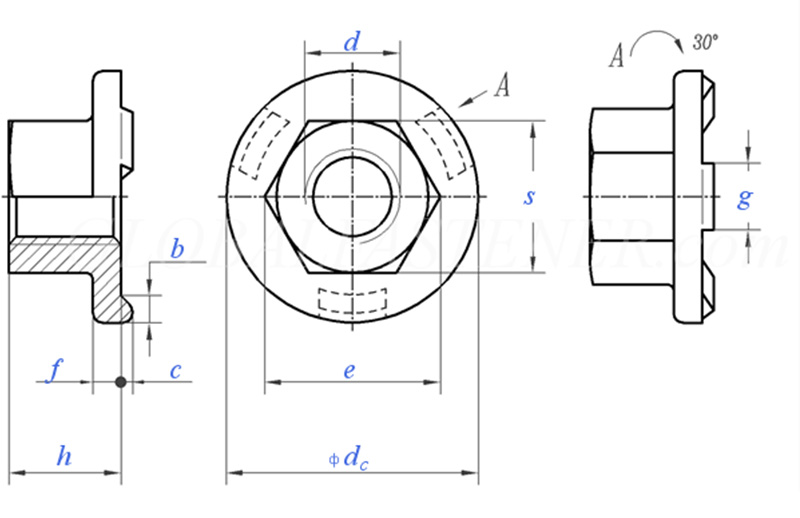

Kích thước chủ đề			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Sân ren thô		0.8	1	1.25	1.5	1.75	2	2
P	Sân ren mịn		/	/	/	/	15	1.5	1.5
C	Kích thước danh nghĩa	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	tối đa		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	phút		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	phút		8.2	10.6	13.6	16.9	19.4	22.4	25
e	tối đa		8.5	10.9	14	17.5	20	23	26
f	Kích thước danh nghĩa	±0,25	1.7	2	2.5	3	3	4	4
g	Kích thước danh nghĩa	±0,1	4	5	6	7	8	8	8
m	phút		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	tối đa		5	7	10	13	15	17	19.5
S	tối đa		8	10	13	16	18	21	24
S	phút		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	tối đa=kích thước danh nghĩa		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	phút		2	2.5	2.5	2.75	3	3.25	3.5
trên 1000 đơn vịkg			/	5.7	12.2	21.8	29.4	45.8	/

Các trường ứng dụng

Đai ốc hàn lục giác mặt bích được sử dụng rộng rãi trong các ngành công nghiệp và tình huống sau do các ưu điểm của nó như hàn chắc chắn, định vị chính xác, chống lỏng đáng tin cậy và lắp ráp một mặt.

(1) Sản xuất ô tô: Đai ốc hàn lục giác có mặt bích được sử dụng để lắp đặt cản, ghế ngồi, bảng điều khiển, phụ kiện cửa, v.v.

（2)Thiết bị và tủ điện: Điểm nối ren của vỏ tủ lạnh, máy giặt, điều hòa không khí; Cơ sở lắp đặt tủ phân phối và tủ điều khiển.

（3）Thiết bị cơ khí: Cố định tấm kim loại, vỏ bảo vệ và giá đỡ.

（4）Kiến trúc và phần cứng: Kết nối kết cấu thép nhẹ, các bộ phận kim loại đúc sẵn.

（5）Vận chuyển đường sắt: Phụ kiện bên trong toa xe và cố định thiết bị điện.

（6）Năng lượng mới: Vỏ biến tần quang điện, thân tủ lưu trữ năng lượng.
