Đai ốc hàn mặt bích lục giác

Đai ốc hàn mặt bích Xiaoguo® Hexagon của nhà sản xuất Trung Quốc được làm bằng thép hợp kim chất lượng cao cấp 10.9, được gia công chính xác. Độ bền kéo của nó vượt quá 1000 MPa. Các điểm hàn ổn định, khả năng chịu tải cao và có thể lấy được báo cáo thử nghiệm.

Gửi yêu cầu

Mô tả Sản phẩm

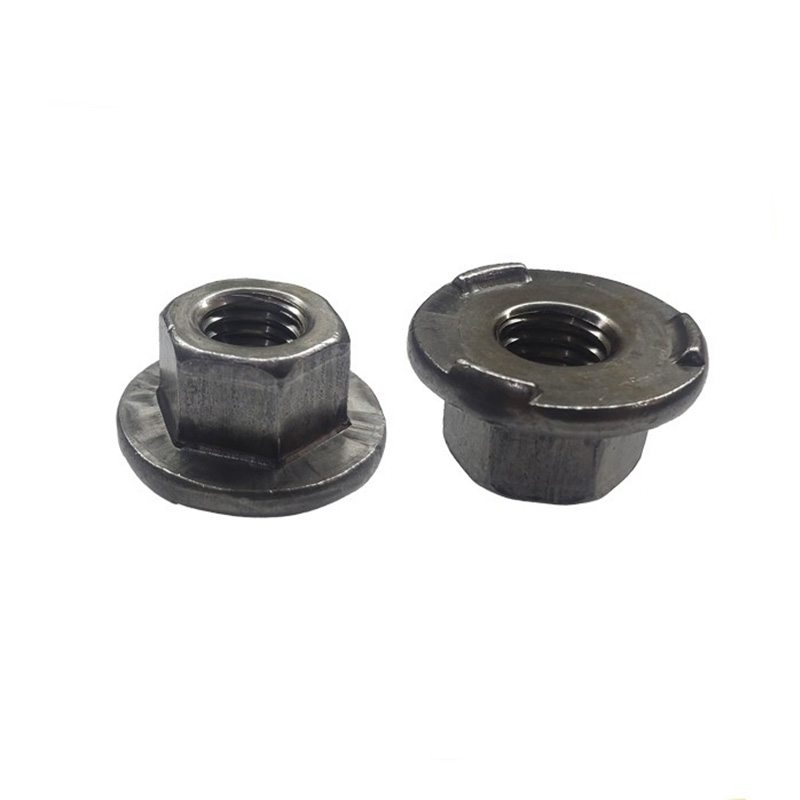

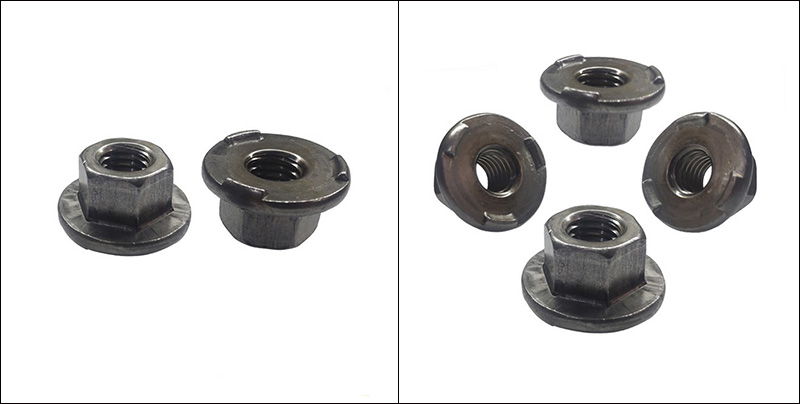

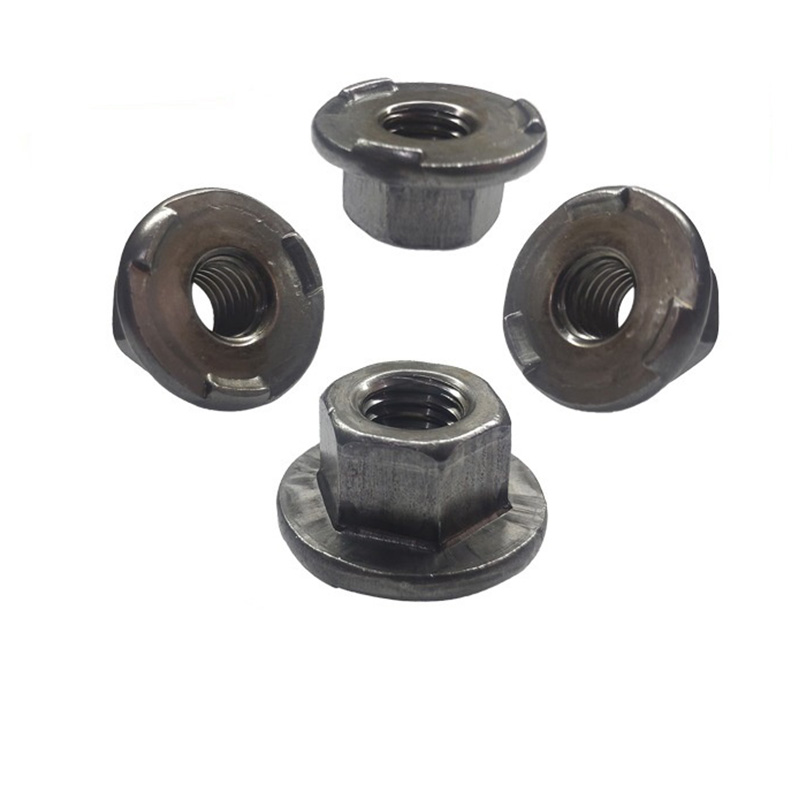

Đai ốc hàn mặt bích lục giác là một loại dây buộc đặc biệt có mặt bích tròn ở phía dưới và hình lục giác ở phía trên. Mặt dưới của mặt bích thường có ba gờ hàn (hay gọi là trùm). Đai ốc này được hàn chắc chắn vào tấm kim loại thông qua hàn điện trở (hàn trùm) sau khi nấu chảy các phần nhô ra, nhờ đó đạt được kết nối ren cố định.

So với các loại đai ốc hàn thông thường, đai ốc hàn mặt bích Hexagon kết hợp bề mặt mặt bích, có thể thay thế vòng đệm phẳng để phân phối áp lực và bảo vệ các bộ phận tấm mỏng không bị nghiền nát. Đồng thời, thiết kế đầu lục giác giúp thuận tiện khi sử dụng cờ lê hoặc ổ cắm tiêu chuẩn để lắp ráp bu lông. Sản phẩm này được sử dụng rộng rãi trong các tình huống kết nối ren của các kết cấu kim loại tấm mỏng như thân ô tô, vỏ thiết bị gia dụng, tủ điện và thiết bị cơ khí.

Hexagon Flange Weld Nuts

Đặc điểm cấu trúc cốt lõi

Thiết kế cấu trúc của đai ốc hàn mặt bích lục giác tập trung vào ba mục tiêu chính: "hàn đáng tin cậy, định vị chính xác và lắp ráp thuận tiện". Các đặc điểm cấu trúc cốt lõi có thể được tóm tắt như sau:

（1)Đầu lục giác

Hình dạng: Hình lục giác đều. Kích thước của các cạnh đối diện tuân theo dung sai tiêu chuẩn ISO/DIN.

Chức năng: Có thể dễ dàng siết chặt bằng cờ lê đầu mở hoặc ổ cắm mà không cần dụng cụ đặc biệt.

Ưu điểm: Tương thích với các đai ốc lục giác thông thường, tạo điều kiện thuận lợi cho việc lắp ráp và bảo trì tại chỗ.

（2）Đế mặt bích

Hình dạng: Bề mặt mặt bích mở rộng

Chức năng: Tăng diện tích tiếp xúc với phôi, phân phối áp suất và ngăn vật liệu tấm mỏng bị biến dạng.

Thay thế các vòng đệm phẳng và giảm số lượng các bộ phận cũng như các bước lắp ráp.

Ưu điểm: Tăng cường độ tin cậy của kết nối và giảm chi phí tổng thể.

（3)Hình chiếu mối hàn

Đây là đặc điểm quan trọng nhất để phân biệt đai ốc hàn mặt bích lục giác với đai ốc mặt bích thông thường.

Tính năng	Sự miêu tả
Số lượng	Thiết kế tiêu chuẩn bao gồm 3 mảnh, phân bố đều ở góc 120° dọc theo bề mặt đáy của mặt bích.
Hình dạng	Có dạng hình cầu hoặc hình nón, mặt trên nhẵn và tròn, không có cạnh sắc.
Chiều cao	0,5 - 0,8 mm (có thể điều chỉnh theo độ dày của vật liệu nền)
Chức năng	① Trong quá trình hàn điện trở, các phần nhô ra trước tiên sẽ tan chảy, tạo thành lõi nóng chảy ổn định;② Đạt được sự định tâm tự động ba điểm để ngăn chặn sự dịch chuyển của hàn; ③ Khi không trong quá trình hàn, phôi có thể được giữ tạm thời tại chỗ, tạo điều kiện thuận lợi cho việc định vị dây chuyền sản xuất tự động.
Thuận lợi	Sự thâm nhập hàn đồng đều, độ chính xác định vị cao và phù hợp cho hàn tự động bằng robot.

Hexagon Flange Weld Nuts

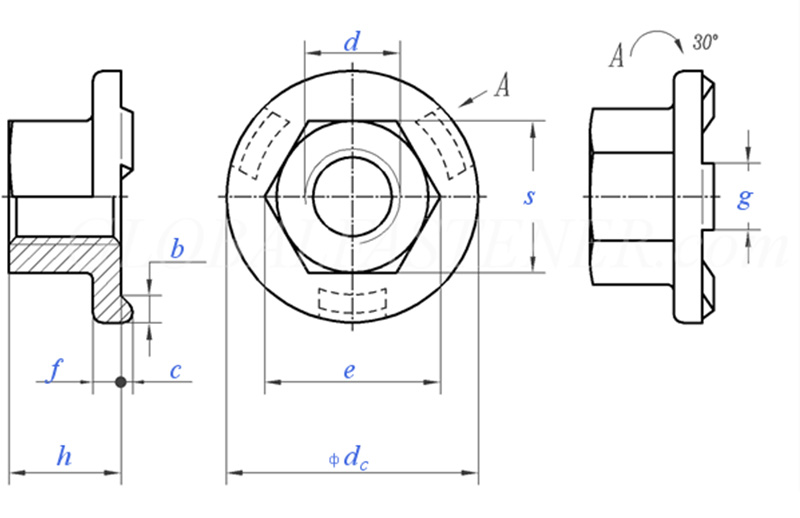

Kích thước chủ đề			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Sân ren thô		0.8	1	1.25	1.5	1.75	2	2
P	Sân ren mịn		/	/	/	/	15	1.5	1.5
C	Kích thước danh nghĩa	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	tối đa		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	phút		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	phút		8.2	10.6	13.6	16.9	19.4	22.4	25
e	tối đa		8.5	10.9	14	17.5	20	23	26
f	Kích thước danh nghĩa	±0,25	1.7	2	2.5	3	3	4	4
g	Kích thước danh nghĩa	±0,1	4	5	6	7	8	8	8
m	phút		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	tối đa		5	7	10	13	15	17	19.5
S	tối đa		8	10	13	16	18	21	24
S	phút		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	tối đa=kích thước danh nghĩa		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	phút		2	2.5	2.5	2.75	3	3.25	3.5
trên 1000 đơn vịkg			/	5.7	12.2	21.8	29.4	45.8	/
