Đai ốc hàn mặt bích Hex

Bề mặt mặt bích của đai ốc hàn mặt bích Xiaoguo® từ Trung Quốc thay thế miếng đệm phẳng trong quá trình vận hành, tiết kiệm quá trình mua và lắp ráp miếng đệm. Tổng giá thành sản phẩm giảm 30%. Đây là sự lựa chọn ưu tiên cho việc mua sắm kỹ thuật. Nếu bạn quan tâm vui lòng để lại tin nhắn, chúng tôi sẽ cung cấp bảng giá.

Gửi yêu cầu

Mô tả Sản phẩm

Quá trình hàn

Quá trình hàn lõi của đai ốc hàn mặt bích Hex là hàn điểm điện trở. Đây là một phương pháp kết nối hiệu quả và đáng tin cậy. Nguyên lý làm việc rất khéo léo: Bề mặt mặt bích của đai ốc được trang bị các phần nhô ra được thiết kế cẩn thận. Khi dòng điện hàn đi qua, những phần nhô ra này trở thành nơi tập trung điện trở cao nhất. Dưới áp suất cực lớn, chúng tan chảy nhanh chóng, từ đó tạo thành lõi hàn chắc chắn. Quá trình làm việc có thể được chia thành bốn bước:

（1)Định vị và điều áp

Hệ thống cấp liệu tự động định vị chính xác các đai ốc hàn mặt bích Hex trên vật liệu cơ bản. Các điện cực trên và dưới áp dụng áp suất đặt trước, đảm bảo khớp chặt giữa đai ốc và tấm kim loại.

（2)Sưởi ấm bằng điện

Một dòng điện vài nghìn ampe ngay lập tức chạy qua các phần nhô ra, khiến khu vực bên dưới chúng nhanh chóng tan chảy.

（3）Duy trì áp suất và kết tinh

Sau khi cắt dòng điện, áp suất điện cực tiếp tục được duy trì, giúp kim loại nóng chảy nguội đi và kết tinh dưới áp suất, tạo thành lõi hàn dày đặc.

（4)Đặt lại và hoàn thành

Điện cực được nâng lên và một chu trình hàn được hoàn thành. Đai ốc hàn được tích hợp với tấm kim loại và độ bền ren của nó thường cao hơn độ bền ren của vật liệu cơ bản.

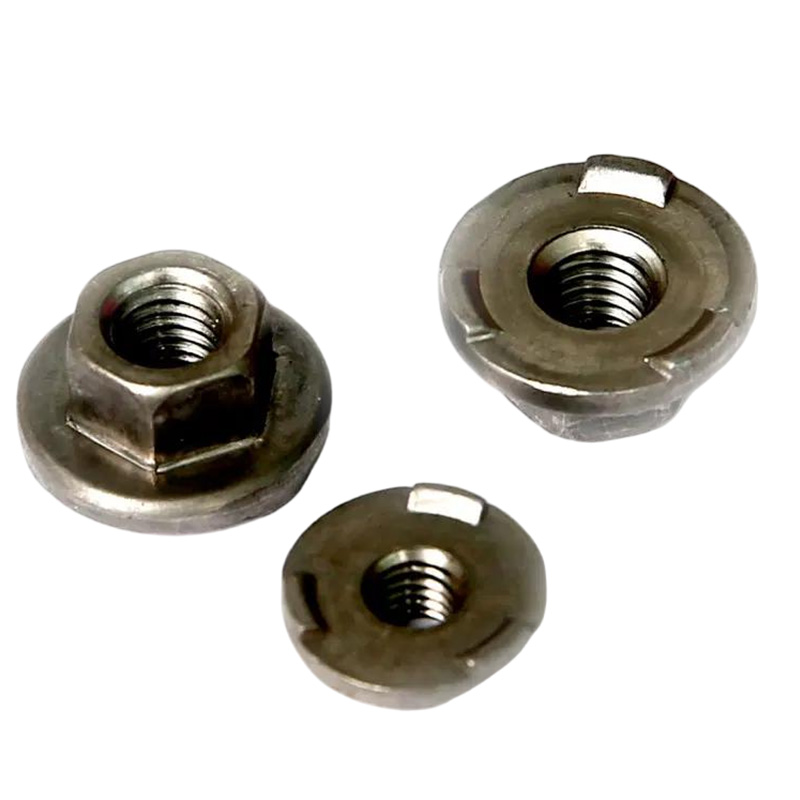

Hex Flange Welding Nuts

Các thông số quy trình chính

Để đạt được chất lượng hàn lý tưởng nhất cho đai ốc hàn mặt bích Hex, việc kiểm soát chính xác ba thông số chính sau đây có tầm quan trọng sống còn:

（1)Dòng điện hàn

Đây là yếu tố chính ảnh hưởng đến cường độ hàn. Nếu dòng điện quá thấp sẽ dẫn đến hàn không hoàn toàn; nếu quá cao có thể gây ra hiện tượng bắn tóe hoặc thậm chí "cháy" đai ốc hàn mặt bích Hex.

（2）Áp suất điện cực

Cần cung cấp đủ áp lực để đảm bảo phôi tiếp xúc chặt chẽ, nhưng áp suất quá cao có thể làm nát sớm các phần nhô ra, do đó làm suy yếu hiệu quả hàn.

（3)Thời gian hàn

Nó thường rất ngắn (vài chục mili giây) và được sử dụng để kiểm soát nhiệt lượng đầu vào, ngăn chặn đai ốc quá nóng.

Lấy việc hàn tấm thép carbon thấp 1,5mm bằng đai ốc hàn mặt bích M8 Hex thông dụng làm ví dụ. Các thông số tham khảo là:

Áp suất điện cực: 2,5 - 4,0 kN

Dòng hàn: 8 - 11 kA

Thời gian hàn: 8 – 15 chu kỳ (khoảng 0,16 – 0,3 giây)

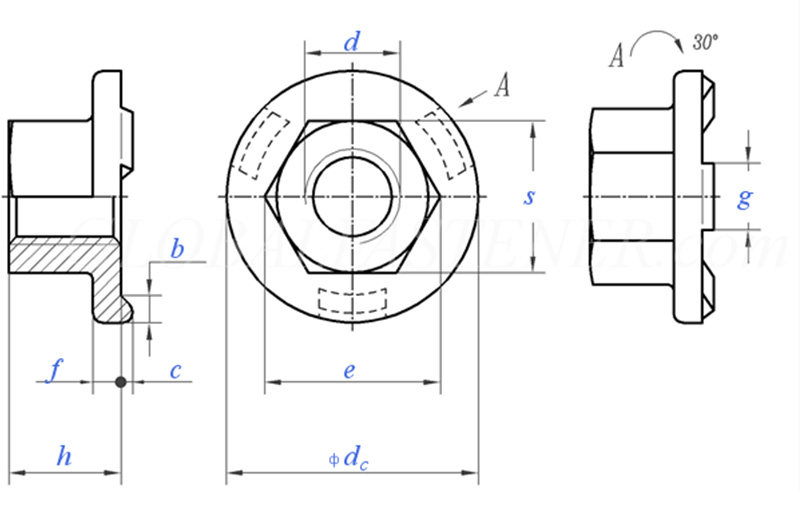

Hex Flange Welding Nuts

Kích thước chủ đề			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Sân ren thô		0.8	1	1.25	1.5	1.75	2	2
P	Sân ren mịn		/	/	/	/	15	1.5	1.5
C	Kích thước danh nghĩa	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	tối đa		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	phút		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	phút		8.2	10.6	13.6	16.9	19.4	22.4	25
e	tối đa		8.5	10.9	14	17.5	20	23	26
f	Kích thước danh nghĩa	±0,25	1.7	2	2.5	3	3	4	4
g	Kích thước danh nghĩa	±0,1	4	5	6	7	8	8	8
m	phút		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	tối đa		5	7	10	13	15	17	19.5
S	tối đa		8	10	13	16	18	21	24
S	phút		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	tối đa=kích thước danh nghĩa		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	phút		2	2.5	2.5	2.75	3	3.25	3.5
trên 1000 đơn vịkg			/	5.7	12.2	21.8	29.4	45.8	/
