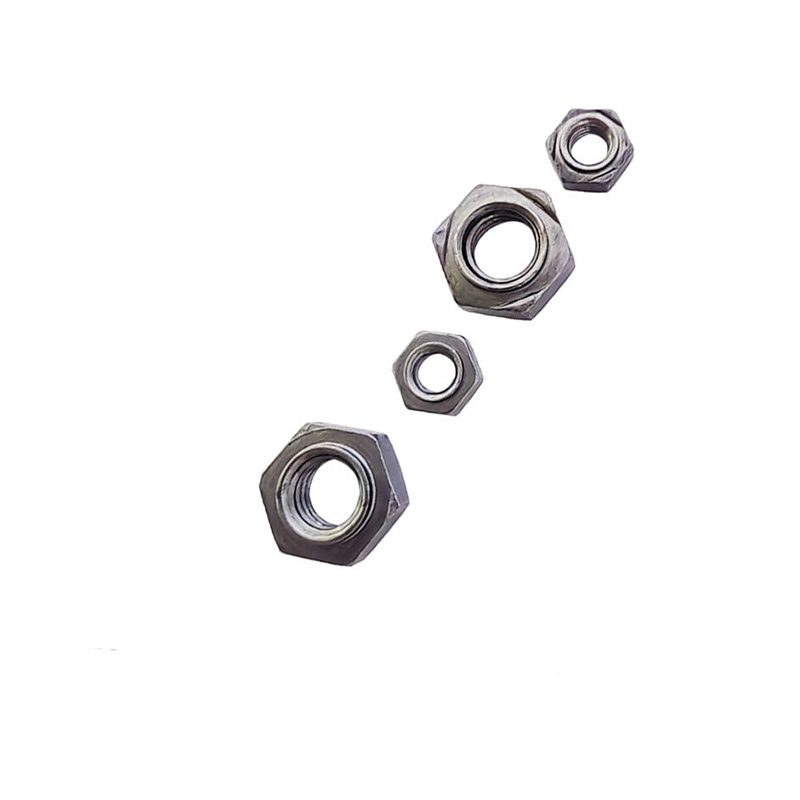

Đai ốc hàn lục giác

Hãy mua ngay Đai ốc hàn lục giác Xiaoguo®. Các đai ốc này có ba phần lồi hàn phân bố đều ở phía dưới. Dòng điện tập trung, lõi hàn ổn định, các đai ốc không bao giờ bị lỏng sau khi hàn. Điều này ngăn ngừa hiệu quả vấn đề lệch đai ốc trong quá trình hàn.

Người mẫu:JIS B1196-1.1-1982

Gửi yêu cầu

Mô tả Sản phẩm

Đai ốc hàn lục giác là loại đai ốc chuyên dụng tuân thủ tiêu chuẩn DIN 929. Chúng có hình lục giác và ba phần nhô ra để hàn ở phía dưới (một số có chốt định vị). Chúng được cố định vĩnh viễn vào các tấm kim loại thông qua hàn điểm điện trở và cung cấp lỗ ren bên trong có độ bền cao cho các kết nối bu lông tiếp theo. Đặc điểm chính của chúng là chúng không bao giờ bị lỏng sau khi hàn. Đai ốc hàn lục giác được sử dụng rộng rãi trong các ngành công nghiệp như ô tô, tấm kim loại và khuôn mẫu. Chúng cũng được sử dụng ở những vị trí không thể sử dụng đai ốc thông thường hoặc ở những nơi cần có kết nối ren cố định và chắc chắn, đóng vai trò là điểm kết nối ren bên trong cố định.

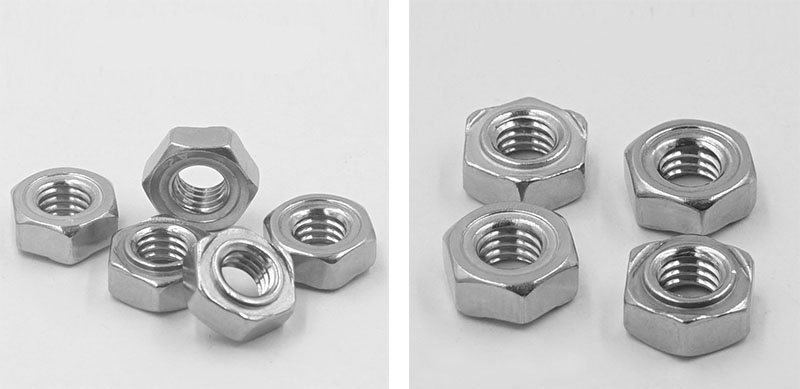

Hex Weld Nuts

Đặc điểm kết cấu

Thiết kế cấu trúc của Hex Weld Nut tập trung vào ba mục tiêu chính: độ tin cậy khi hàn, độ chính xác định vị và dễ lắp ráp.

[1]Hình lục giác

（1）Hình dạng: Hình lục giác đều. Kích thước của các cạnh đối diện tuân theo tiêu chuẩn DIN 929. Nó có thể được siết chặt bằng cờ lê mở thông thường hoặc cờ lê ổ cắm mà không cần dụng cụ đặc biệt.

（2）Chiều rộng mặt đối diện: Các thông số kỹ thuật khác nhau có kích thước khác nhau. Ví dụ: M6 là 11mm, M8 là 14mm và M10 là 17mm. Cung cấp đủ diện tích tiếp xúc cho cờ lê.

(3) Tổng chiều cao: Thường bằng 0,8 đến 1,0 lần đường kính danh nghĩa của ren. Đảm bảo độ dài gắn ren và cung cấp độ bền kết nối.

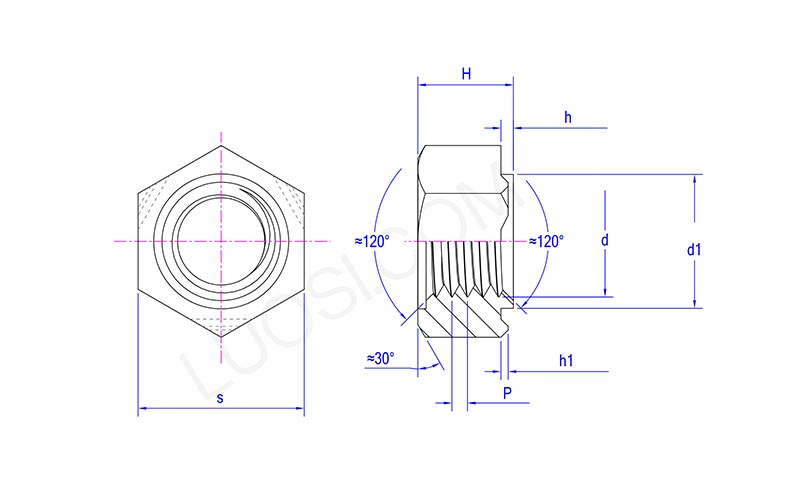

Hex Weld Nuts

Thứ hai	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
tối đa	11	11	13	15	17	19
giây phút	10.57	10.57	12.57	14.57	16.57	18.48
H tối đa	5	5	6	7.5	9	11
H phút	4.7	4.7	5.7	7.14	8.64	10.57
d1 tối đa	6.9	6.9	8.9	10.9	12.9	14.9
d1 phút	6.7	6.7	8.7	10.7	12.7	14.7
h tối đa	0.8	0.8	0.8	0.8	1.2	1.2
giờ phút	0.6	0.6	0.6	0.6	1	1
h1 tối đa	0.5	0.5	0.5	0.5	0.7	0.7
giờ 1 phút	0.3	0.3	0.3	0.3	0.5	0.5

[2]Hình chiếu hàn đáy

（1）Số lượng: 3 miếng (phân bố đều ở 120°). Ba điểm xác định một mặt phẳng, đảm bảo rằng Đai ốc hàn lục giác tiếp xúc chắc chắn với vật liệu cơ bản. Ngay cả khi bề mặt phôi hơi không đồng đều, vẫn có thể đảm bảo độ tin cậy của mối hàn.

（2）Vị trí: Ở rìa của bề mặt đáy, để cải thiện độ ổn định của mối hàn.

（3）Hình dạng: Hình cầu hoặc hình nón, mặt trên nhẵn. Trong quá trình hàn điện trở, dòng điện tập trung và ưu tiên nóng chảy để tạo thành hạt nhân.

（4）Chiều cao: 0,5 - 1,0 mm (giá trị cụ thể phụ thuộc vào thông số kỹ thuật và độ dày tấm). Đảm bảo tiếp xúc chặt chẽ với vật liệu nền và cung cấp đủ khối lượng nóng chảy.

[3] Chốt dẫn hướng định vị (Phi công, cấu trúc tùy chọn)

（1）Đường kính chốt dẫn hướng: Nhỏ hơn lỗ khoan trước của phôi (ví dụ M8 cho φ9,6mm hoặc φ11,6mm)

(2) Chiều cao chốt dẫn hướng: 1,5 ~ 2,5 mm (được chọn theo độ dày của bảng)

[4]Sợi bên trong

（1）Thông số chỉ: Ren thô theo hệ mét M3 đến M16 (có sẵn ren mịn), Imperial UNC 1/4" đến 5/16"

（2）Độ chính xác của chỉ: 6H (hệ mét), 2B (hệ đo lường Anh)

（3）Chiều dài chỉ: Cung cấp đủ độ dài gắn chỉ

（4）Định hướng ren: Đầu vào có thể vát cạnh
