Vít mặt bích 12 điểm

Hãy đặt hàng ngay với số lượng lớn Vít mặt bích Xiaoguo® 12 điểm. Sản phẩm này có thiết kế đầu 12 điểm độc đáo và được làm bằng thép hợp kim cấp 12,9 đã trải qua quá trình tôi và tôi, có độ bền kéo tối đa vượt quá 1200 MPa, phù hợp để sử dụng trong các bộ phận chịu tải nặng của động cơ.

Gửi yêu cầu

Mô tả Sản phẩm

Vít mặt bích 12 điểm là loại dây buộc hiệu suất cao với đầu có 12 góc và bề mặt đỡ mặt bích mở rộng ở phía dưới. Hình dạng đầu của nó có thiết kế hình lục giác kép, kết hợp bộ truyền động 12 điểm và cấu trúc mặt bích tích hợp, được thiết kế đặc biệt cho mô-men xoắn cao và khả năng chống rung lắc.

Vít mặt bích 12 điểm này thường được sử dụng trong các hệ thống truyền động ô tô, khối động cơ, động cơ máy bay và các thiết bị công nghiệp cường độ cao. Đây là giải pháp lý tưởng để thay thế bu lông đầu lục giác truyền thống và vít đầu hình trụ lục giác bên trong. Thiết kế bề mặt ổ đĩa mười hai mặt cho phép sử dụng cờ lê vòng hoặc ổ cắm mười hai mặt, cho phép vận hành tái định vị 30° trong không gian hẹp so với đầu lục giác tiêu chuẩn, mang lại hiệu quả lắp đặt cao hơn.

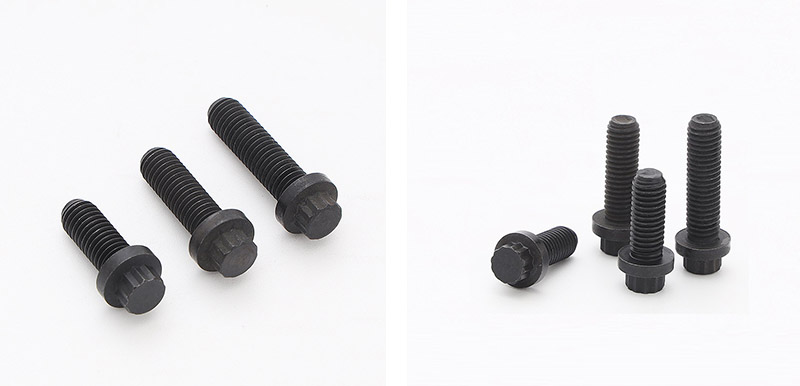

12 Point Flange Screw

Lợi thế cốt lõi

Những ưu điểm cốt lõi của Vít mặt bích 12 điểm chủ yếu được thể hiện ở các khía cạnh sau:

（1）Loại đầu 12 điểm

Nhiều bề mặt tiếp xúc hơn: Loại đầu 12 điểm có số bề mặt tiếp xúc nhiều gấp đôi so với đầu lục giác, giúp chịu được mô-men xoắn siết chặt cao hơn mà không làm hỏng đầu.

Rủi ro góc trượt thấp: Phân bố lực đồng đều hơn, phù hợp với các ứng dụng yêu cầu tải trước cao.

（2)Mặt bích tích hợp

Bề mặt mặt bích khép kín: Không cần thêm miếng đệm. Cấu trúc răng cưa hoặc dập nổi ở đáy mặt bích phối hợp với bề mặt phôi tạo ra lực ma sát mạnh.

Khả năng chống rung cao: Có thể duy trì tải trước ngay cả trong môi trường rung động, phù hợp với vùng chịu tải động.

（3）Dễ dàng lắp đặt, tiết kiệm không gian

Xoay 30°: Đầu mười hai điểm có thể xoay 30° để lắp vào cờ lê để định vị lại. Điều này giúp tiết kiệm một nửa không gian so với khả năng xoay 60° của đầu lục giác. Thích hợp cho không gian hạn chế.

（4)Diện tích chịu lực lớn

Bề mặt mặt bích mở rộng giúp tăng diện tích tiếp xúc: phân tán áp suất hiệu quả và ngăn chặn các vật liệu mềm như nhôm và gang bị biến dạng.

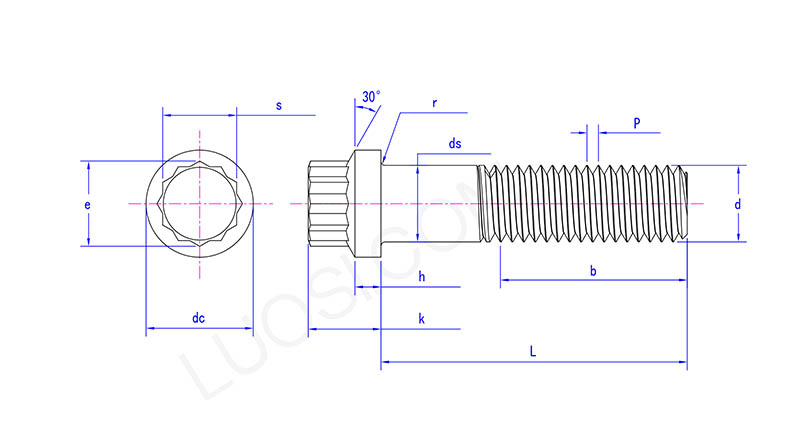

12 Point Flange Screw

Thứ hai	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc tối đa	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc phút	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds tối đa	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds phút	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
phút	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h tối đa	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
giờ phút	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k tối đa	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k phút	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r tối đa	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r phút	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
tối đa	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
giây phút	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) Vít ổ cắm lục giác thay thế

Khả năng tương thích đường kính ngoài của đầu: Vít mặt bích 12 điểm có cùng kích thước lỗ với vít đầu hình trụ lục giác tiêu chuẩn nên có thể thay thế trực tiếp mà không cần sửa đổi vị trí lỗ, đồng thời cũng bền hơn.

（6）Đầy đủ các loại cường độ cao

Bao gồm lớp 8,8, lớp 10,9, lớp 12,9 và thép không gỉ A2-70/A4-80, đáp ứng nhu cầu của mọi tình huống từ máy móc thông thường đến tải trọng cực lớn.

（7)Giải pháp chống ăn mòn phong phú

Cung cấp các phương pháp xử lý bề mặt khác nhau như mạ điện, mạ kẽm nhúng nóng, phủ Dacromet, hợp kim kẽm-niken và làm đen, thích hợp cho môi trường trong nhà, ngoài trời, biển và hóa học, v.v.

（8）Lĩnh vực ứng dụng rộng rãi

Ô tô (động cơ, hộp số, khung gầm), hàng không vũ trụ (khung động cơ, bánh răng hạ cánh), năng lượng gió, khai thác mỏ, hóa dầu, tàu thủy, máy móc nói chung, v.v.
