Vòng kẹp dây tròn

Sau đây là phần giới thiệu về nguyên lý làm việc của Vòng kẹp dây tròn Circlip.

1. Nền tảng kết cấu

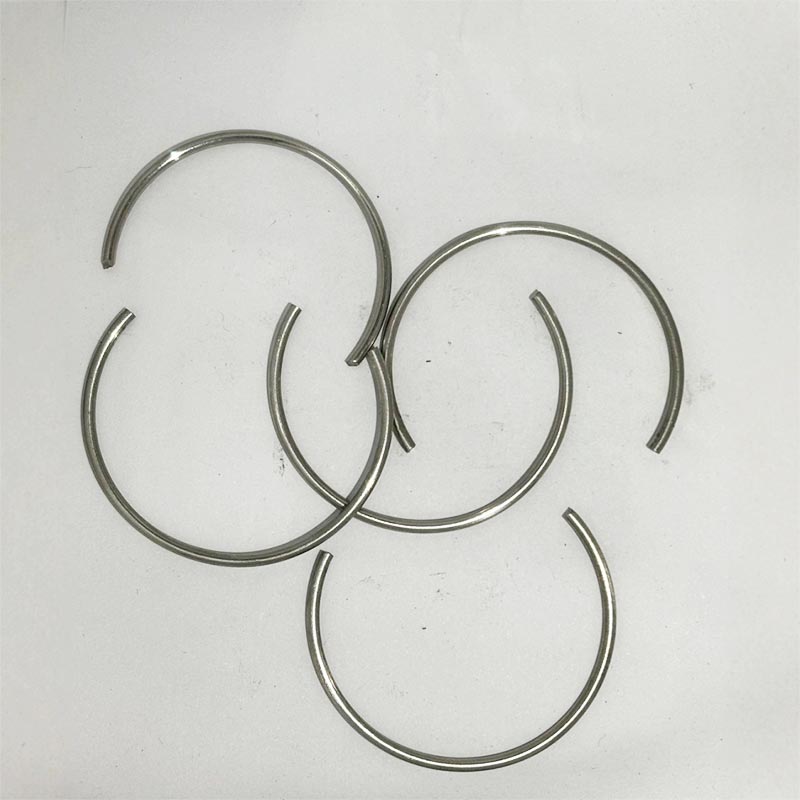

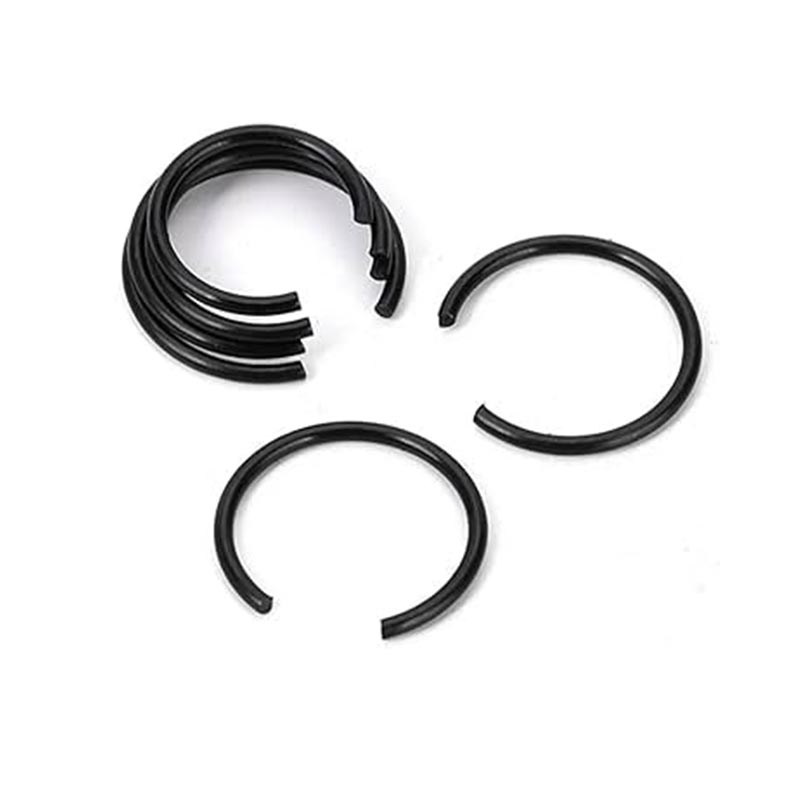

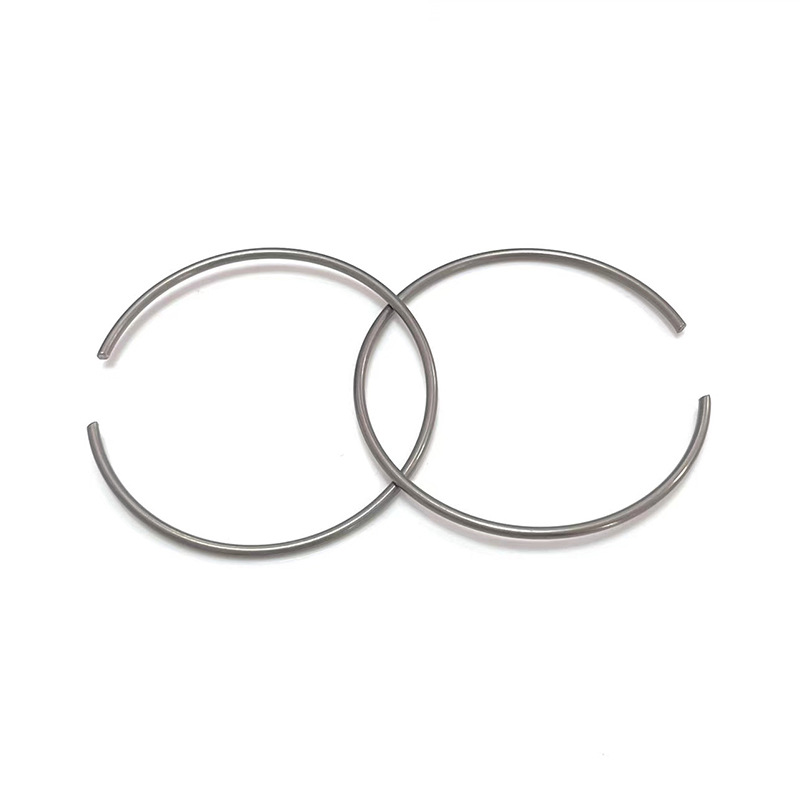

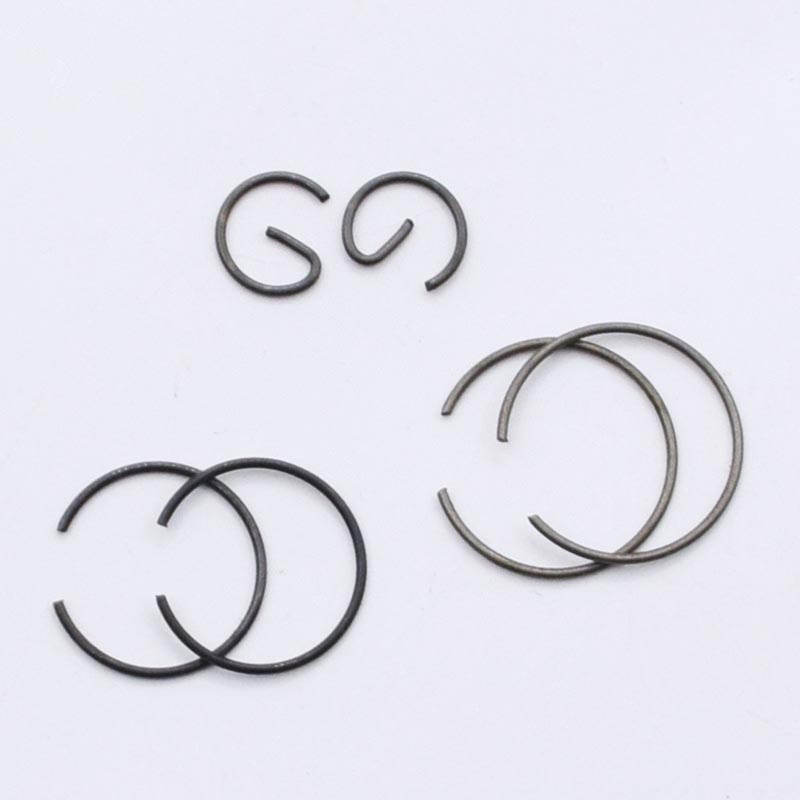

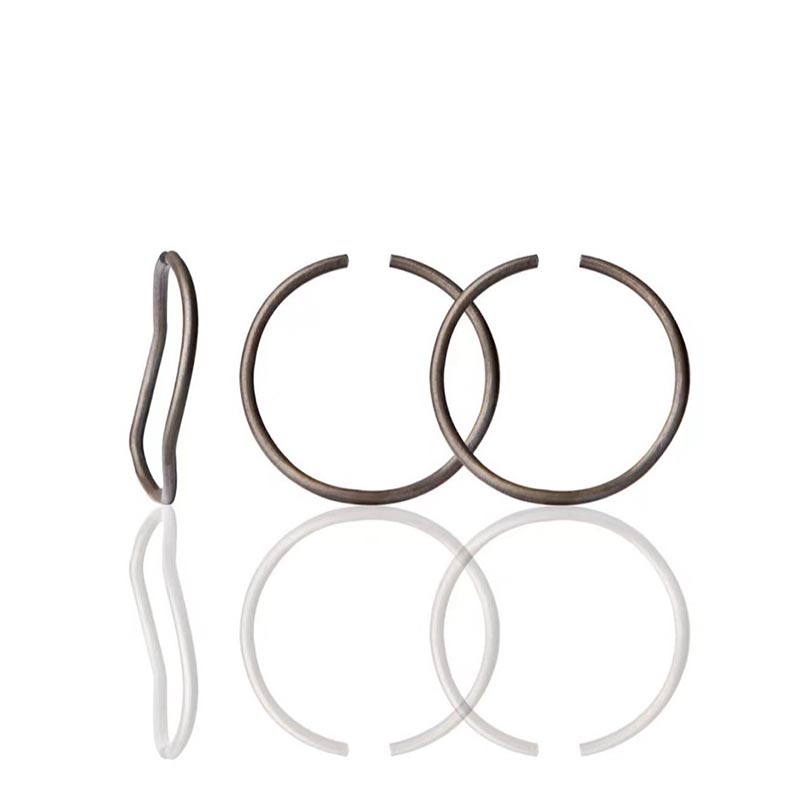

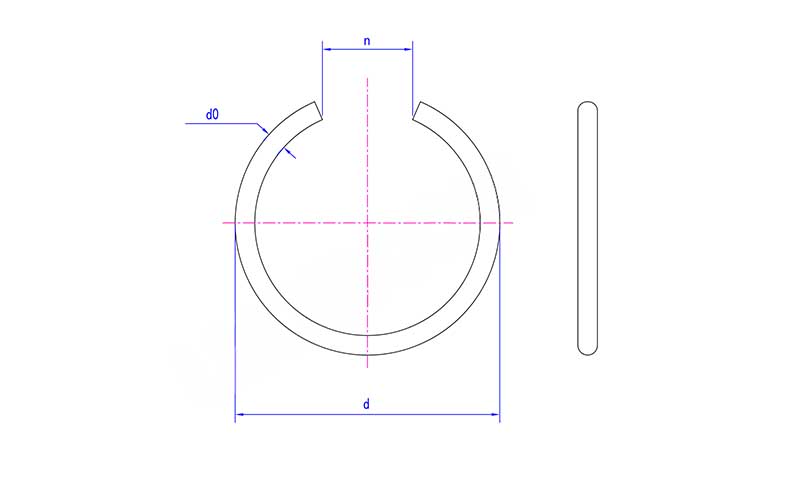

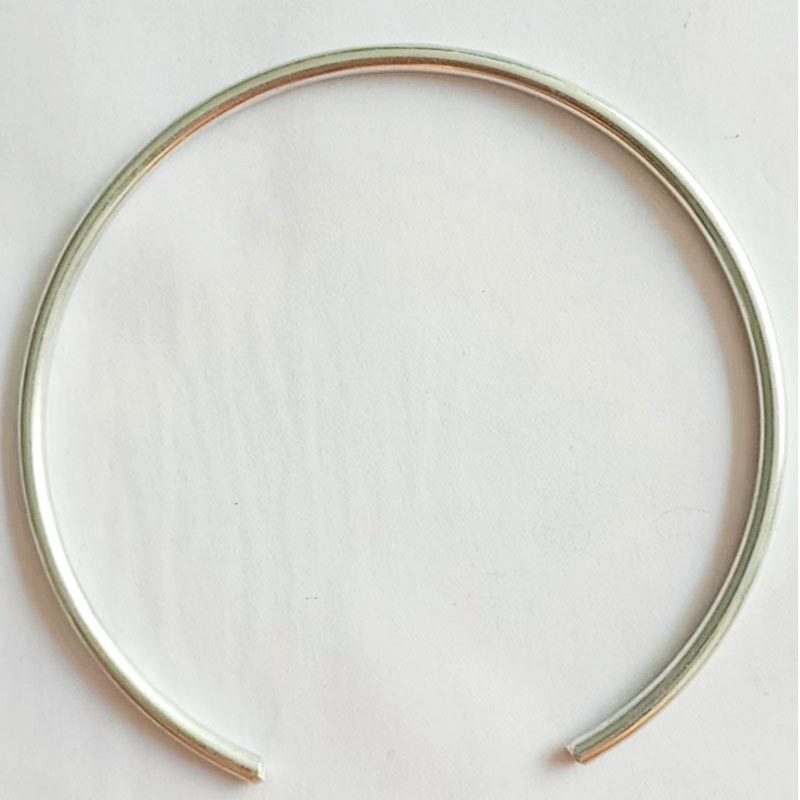

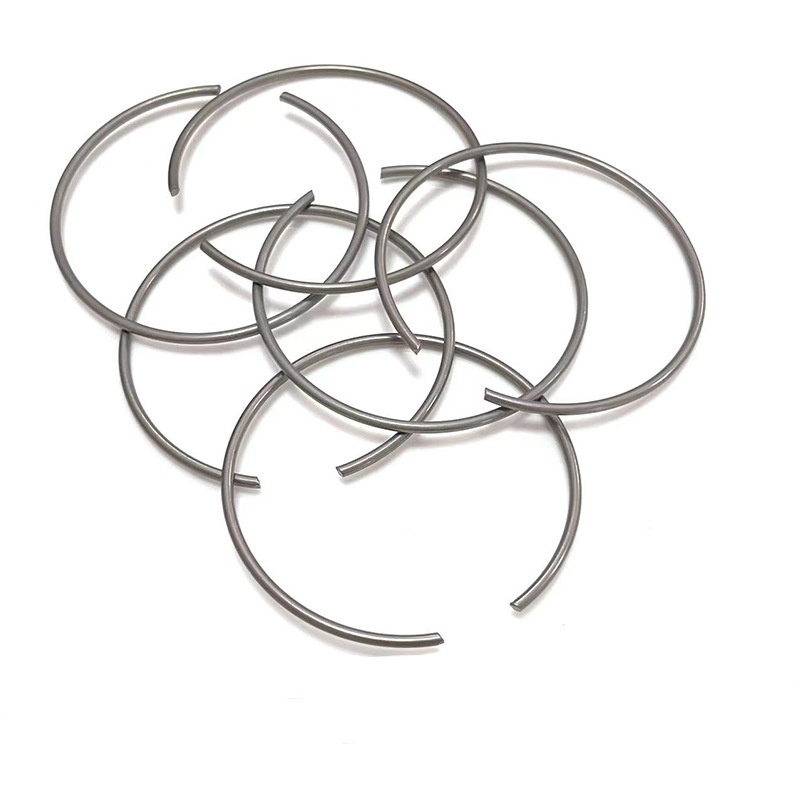

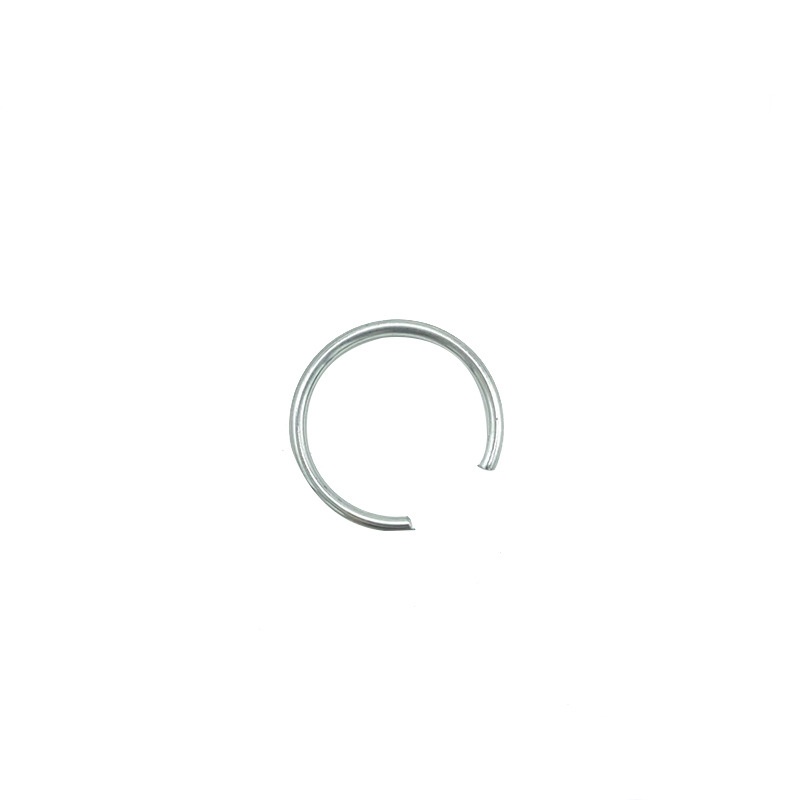

Vòng kẹp dây tròn hình tròn được hình thành bằng cách cuộn dây thép lò xo tiết diện tròn thành vòng tròn có lỗ.

Ở trạng thái tự do, đường kính ngoài của nó lớn hơn một chút so với đường kính của lỗ lắp đặt mục tiêu. Vì mặt cắt ngang là hình tròn nên toàn bộ vòng không có cạnh sắc, do đó sẽ không làm xước thành lỗ hoặc các bộ phận tiếp xúc trong quá trình lắp đặt hoặc sử dụng.

2. Quá trình cài đặt

nén

Dùng kìm hàm có lỗ kẹp chặt hai đầu lỗ hở rồi dùng lực bóp chặt kìm. Tại thời điểm này, Vòng kẹp dây tròn hình tròn được nén hướng tâm, đường kính ngoài của nó trở nên nhỏ hơn và biến thành vòng tròn nhỏ hơn đường kính lỗ lắp đặt.

Chèn vào lỗ

Ở trạng thái nén, lắp toàn bộ vòng giữ vào lỗ và đẩy nó đến vị trí rãnh tròn được gia công trước.

Giải phóng

Nhả kẹp khóa. Vòng giữ mất đi lực cản từ bên ngoài và dựa vào thế năng đàn hồi được tích trữ của nó, sẽ giãn nở ra bên ngoài.

Do đường kính ngoài ở trạng thái tự do lớn hơn đường kính lỗ nên vòng giữ sẽ bám chặt vào đáy rãnh và không thể rút ra khỏi lỗ.

Hoàn thành việc định vị

Sau khi vòng giữ được đưa vào rãnh, bề mặt bậc hình khuyên nhẵn sẽ được hình thành bên trong lỗ. Bộ phận cần định vị phải được gắn chặt vào bước này, do đó bị hạn chế ở một vị trí trục nhất định trong lỗ và không thể trượt ra ngoài.

3. Phân tích nguyên tắc làm việc cốt lõi

Trạng thái tự do: Đường kính ngoài > Đường kính lỗ, không thể đưa trực tiếp vào lỗ

Trạng thái nén: Đường kính ngoài < Đường kính lỗ (dùng biến dạng đàn hồi), lò xo khóa tác dụng lực, đường kính giảm

Chèn vào khe: Duy trì trạng thái nén và gửi đến vị trí rãnh

Sau khi nhả, trạng thái làm việc: Đường kính ngoài phục hồi > Đường kính lỗ (được giới hạn bởi thành rãnh), lực phục hồi đàn hồi chuyển thành áp suất hướng tâm, làm cho Vòng kẹp dây tròn vòng tròn bám chặt vào đáy rãnh
