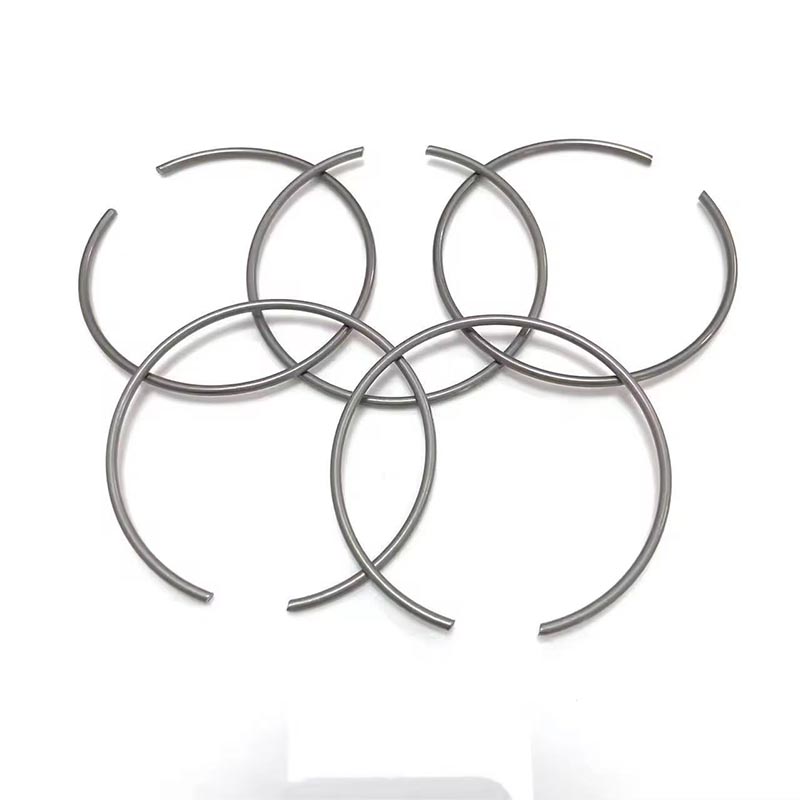

Kẹp dây tròn C Vòng kẹp bên trong

Vòng kẹp bên trong Kẹp dây tròn C do nhà máy Xiaoguo® sản xuất rất dễ lắp đặt và tháo ra mà không cần quy trình phức tạp. Chúng rất phù hợp cho việc lắp ráp quy mô lớn, nâng cao hiệu quả công việc và tiết kiệm chi phí.

Gửi yêu cầu

Mô tả Sản phẩm

Đây là hướng dẫn lắp đặt Vòng kẹp bên trong Kẹp dây tròn C mà chúng tôi đã tổng hợp. Nó được thiết kế để tham khảo bởi các kỹ thuật viên kỹ thuật và người vận hành tại chỗ.

1.Kiểm tra trước khi lắp đặt

Vòng khóa bên trong Kẹp dây tròn C phải được lắp vào rãnh tròn được gia công sẵn bên trong lỗ. Kích thước của rãnh quyết định trực tiếp đến khả năng chịu lực dọc trục và tuổi thọ của vòng kẹp.

Các mép của rãnh phải được vát hoặc làm tròn, chiều sâu, chiều rộng và bán kính góc dưới của rãnh phải tuân thủ các tiêu chuẩn.

2.Chọn đúng công cụ

Phải sử dụng Kìm kẹp vòng bên trong.

Đường kính của hàm phải khớp với lỗ của vòng kẹp, hàm phải vừa khít, không quá lỏng hoặc quá chặt.

3. Hướng dẫn cài đặt chi tiết

Đeo kính bảo hộ.

Đẩy hết đầu kìm vào hai lỗ tai của chiếc nhẫn. Hãy chắc chắn rằng chúng được đặt ở vị trí tốt để chúng không bị trượt ra ngoài.

Bóp tay cầm để nén vòng cho đến khi đường kính ngoài của nó nhỏ hơn lỗ.

Hãy giữ nó thật chặt. Trượt chiếc nhẫn vào lỗ và đưa nó xuống rãnh. Thực hiện nhẹ nhàng để chiếc nhẫn không bị nghiêng hoặc rơi ra.

Từ từ thả tay cầm của kẹp ra, để vòng khóa mở ra một cách tự nhiên trong rãnh.

Tháo kìm khóa và kiểm tra chất lượng lắp đặt của Vòng khóa bên trong Kẹp dây tròn C.

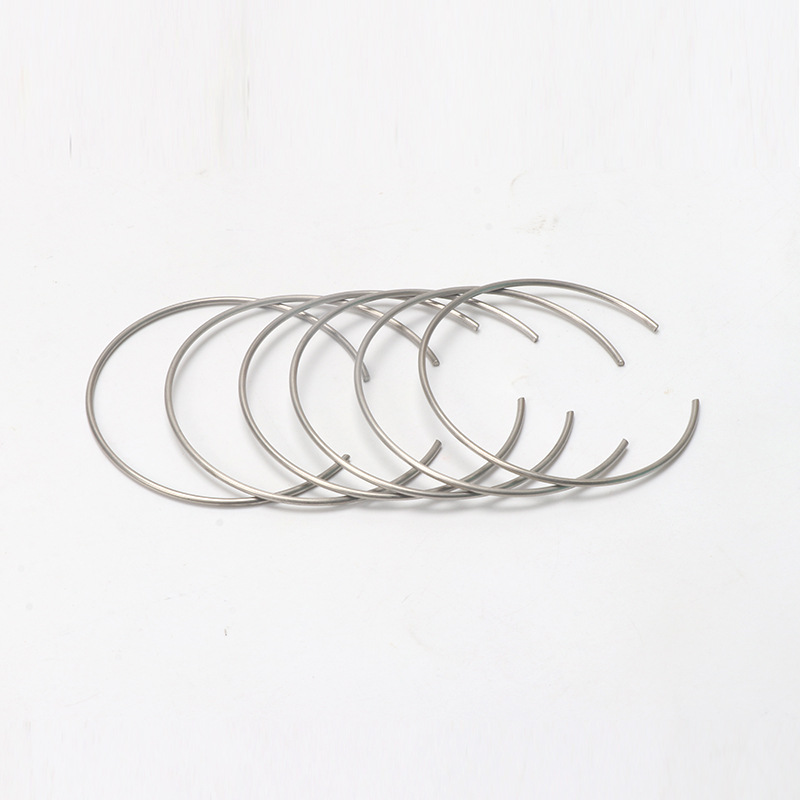

< style="text-align:center;"> Round Wire C Clips Internal Snap Rings

Ghi chú chú ý

1. Luôn đeo kính bảo vệ.

Vòng kẹp bên trong của Kẹp dây tròn C có thể bay ra với tốc độ cao trong vài mét.

2. Không sử dụng kẹp bị cong.

Nếu kẹp bị biến dạng, có lỗ mở quá lớn hoặc nhỏ hoặc có vết lõm rõ ràng thì phải loại bỏ và thay thế kẹp mới.

3. Chú ý đến hướng lắp đặt

Một số kẹp hình chữ C có cạnh sắc và cạnh nhẵn. Các cạnh sắc phải hướng về hướng tác dụng lực đẩy dọc trục, trong khi các cạnh nhẵn phải hướng về phía đáy lỗ. Hướng cần được xác nhận trước khi cài đặt.

4. Làm sạch rãnh trước khi lắp đặt

Dầu, mạt sắt và rỉ sét sẽ ngăn vòng chặn đi vào hoàn toàn rãnh

5. Xác nhận rằng kích thước khẩu độ phù hợp với kích thước rãnh.

6.Sử dụng đúng loại kìm

Các Vòng kẹp dây tròn C Vòng kẹp bên trong dành cho các lỗ phải được siết chặt bằng kìm vòng giữ lỗ; không nên sử dụng công cụ nào khác để thay thế.

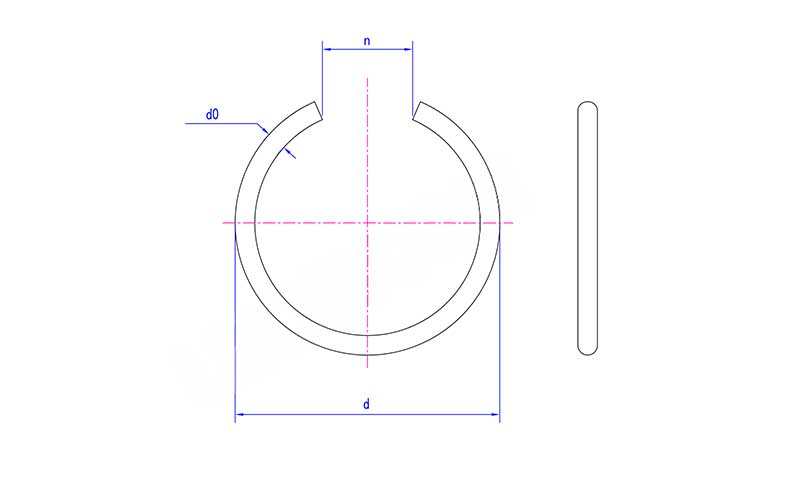

Round Wire C Clips Internal Snap Rings

Thứ hai	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d tối đa	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d phút	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
