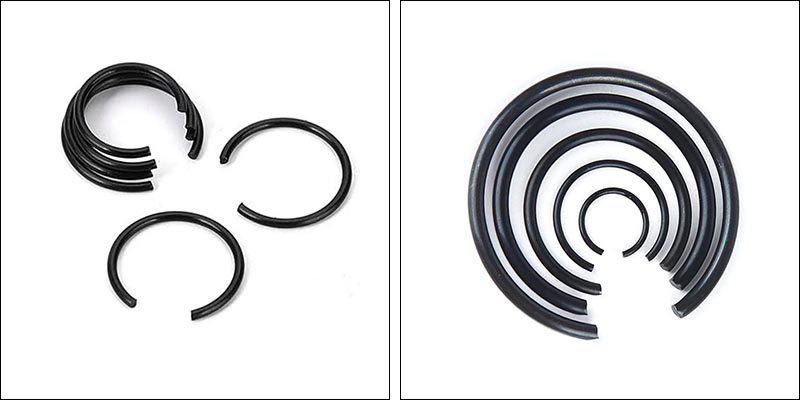

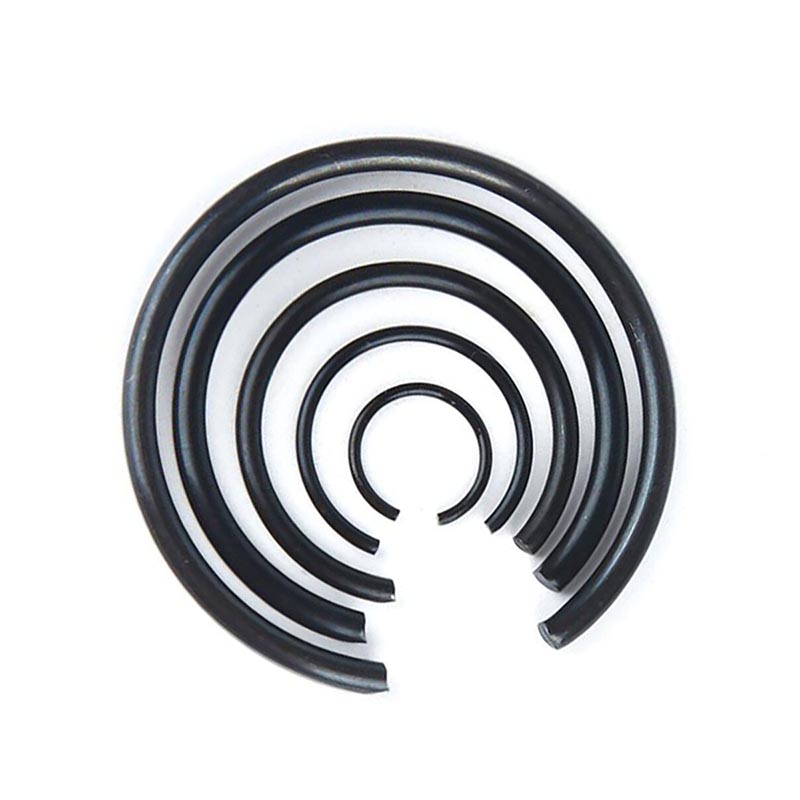

Trục vòng dây tròn

Trục vòng kẹp dây tròn là loại dây buộc định vị dọc trục có cấu trúc đơn giản, chi phí thấp và lắp đặt dễ dàng. Chúng được chế tạo bằng cách cuộn và cắt các dây thép lò xo tiết diện tròn, hình dạng của chúng là một vòng hình chữ C có lỗ hở. Bằng cách tận dụng tính đàn hồi của chính mình, chúng có thể lắp vào các rãnh hình bán nguyệt trên trục để tạo thành “vai” cố định các bộ phận như vòng bi, bánh răng, ngăn không cho chúng chuyển động dọc trục trên trục.

Cấu trúc cốt lõi và nguyên tắc lắp đặt

Bằng cách dựa vào biến dạng đàn hồi, Trục Vòng kẹp dây tròn có đường kính ngoài lớn hơn đường kính trục sẽ nở ra khi lắp đặt, khớp với rãnh hình bán nguyệt ở phần trên của trục và hồi phục hoàn toàn về đáy rãnh sau khi thả ra để đạt được sự cố định.

Kiểu mở

Nó được chia thành hai loại: một loại có lỗ dụng cụ (có thể lắp ráp và tháo rời bằng kìm khóa) và loại kia không có lỗ (để thuận tiện cho việc lắp đặt, một góc cắt kẹp cụ thể thường được để lại ở cuối).

Hình dạng mặt cắt ngang

Việc sử dụng Dây tròn tương phản rõ rệt với các vòng giữ Phần hình vuông/hình chữ nhật được tạo thành bằng cách dập.

Ưu điểm sản phẩm

Có tính đến các đặc điểm cấu trúc của Trục Vòng kẹp dây tròn, các ưu điểm và đặc điểm cốt lõi sau đây được thể hiện:

Giá trị đồng tiền cao

Trục vòng kẹp dây tròn được làm bằng dây thép làm nguyên liệu thô, hầu như không tạo ra chất thải ở cạnh hoặc góc. Điều này tránh được chi phí khuôn mẫu cao và là một lựa chọn kinh tế và hiệu quả.

Dễ dàng cài đặt

Việc lắp đặt và tháo gỡ thường có thể được hoàn thành bằng cách sử dụng kìm khóa tiêu chuẩn, giúp nâng cao hiệu quả lắp ráp và bảo trì.

 Không gian nhỏ gọn

Nó có thiết kế nhỏ gọn và không chiếm nhiều không gian trên trục hoặc bên trong lỗ. Điều đó làm cho nó phù hợp cho những nơi chật hẹp, nơi không gian bị hạn chế.

 Đặc tính chịu tải

Lực đẩy mà nó có thể xử lý thường ít hơn lực đẩy mà bạn nhận được với loại có mặt cắt hình tròn hoặc hình chữ nhật. Vì vậy, nó phù hợp hơn cho tải nhẹ đến trung bình.

Lựa chọn vật liệu

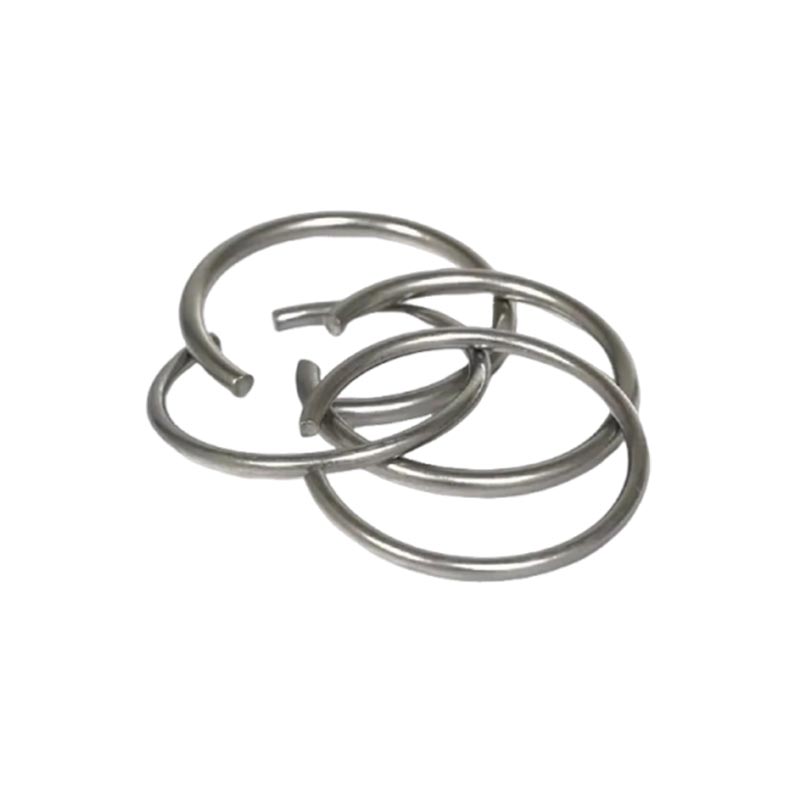

Trục vòng kẹp dây tròn thường được làm từ thép lò xo hoặc thép không gỉ. Bạn cũng có thể chọn các chất hoàn thiện bề mặt như oxit đen hoặc photphat để bảo vệ chúng khỏi rỉ sét.

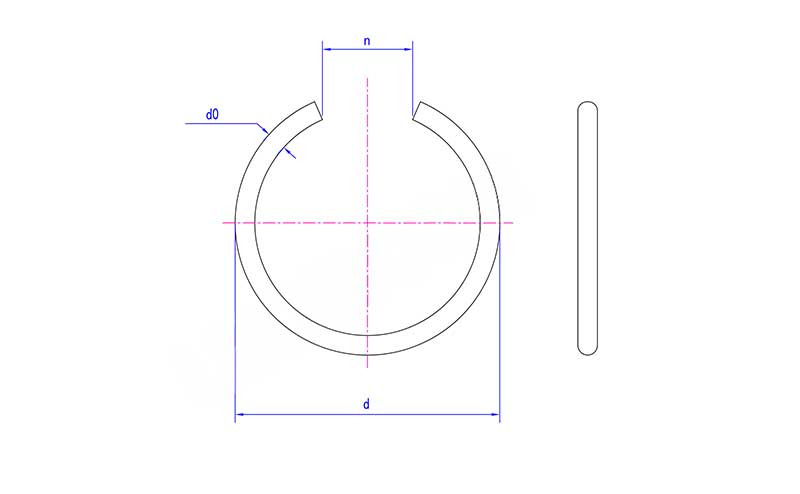

Thứ hai	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d tối đa	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d phút	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
