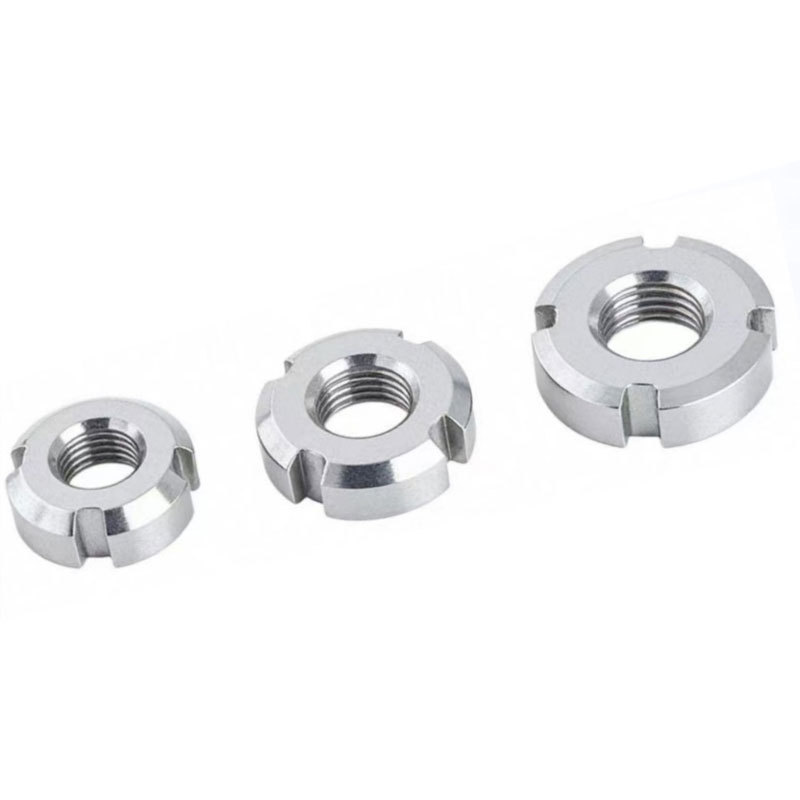

Đai ốc khóa vòng bi

Đai ốc khóa vòng bi Xiaoguo® Trung Quốc có rãnh được thiết kế chính xác tạo ra khe hở dọc trục rất tốt khi các bộ phận vòng bi được lắp với nhau, đạt được điều kiện giao phối tối ưu. Quy trình sản xuất đai ốc khóa vòng bi do nhà máy ở Trung Quốc sản xuất cực kỳ chính xác.

Gửi yêu cầu

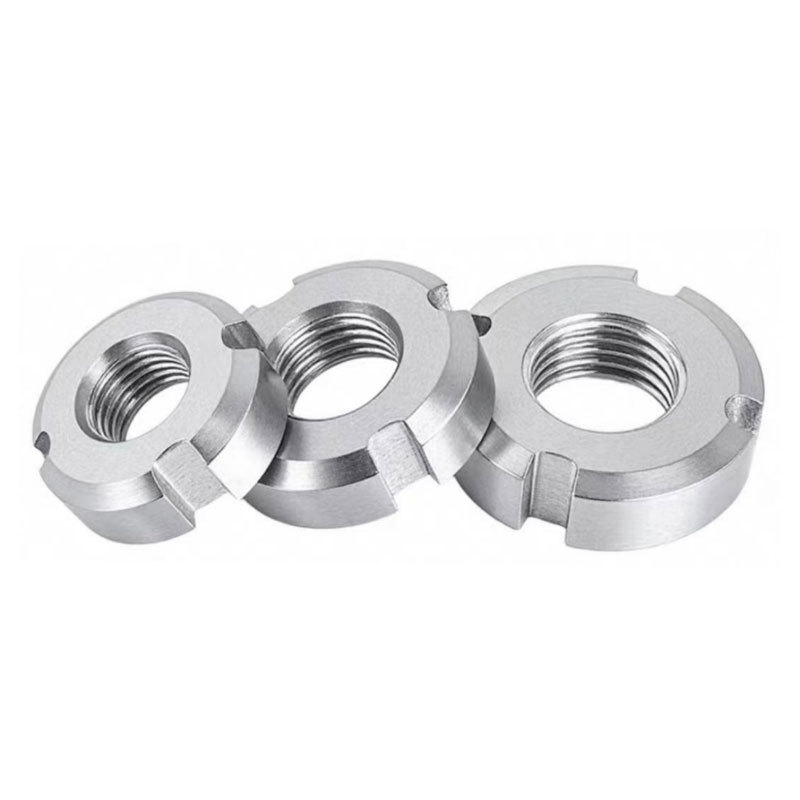

Mô tả Sản phẩm

Làm thế nào để chọn kích thước phù hợp?

Để đảm bảo đai ốc khóa vòng bi có thể được sử dụng đúng cách, nên lựa chọn những điểm sau:

(1) Xác định đặc điểm kỹ thuật của luồng: Đây là điều kiện tiên quyết chính. Đối với hệ mét, hãy tham khảo giá trị M; đối với hệ thống đế quốc, hãy tham khảo inch. [Lưu ý: Sản phẩm này chỉ sử dụng vít có ren nhỏ. Khi chọn, hãy nhớ kiểm tra bước răng (chẳng hạn như M16×1.5) để tránh chọn thông số ren thô.]

(2) Kiểm tra các kích thước chính: Xác minh đường kính ngoài (dk) và độ dày (m) để đảm bảo đai ốc có đủ không gian lắp đặt bên trong thiết bị.

(3) Xác định tiêu chuẩn: Ghi rõ các tiêu chuẩn của sản phẩm, chẳng hạn như “Tiêu chuẩn quốc gia GB/T 812” hoặc “Tiêu chuẩn Đức DIN 981”, để đảm bảo tất cả các kích thước đều có dung sai và độ chính xác cần thiết.

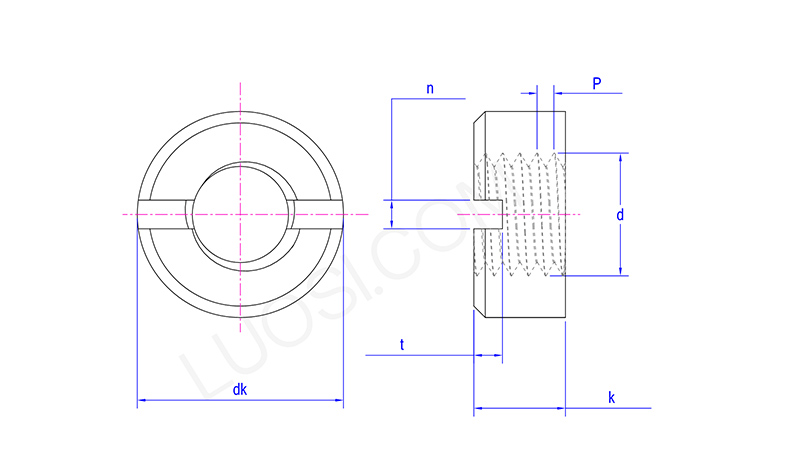

Bearing Lock Nut

Thứ hai	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk tối đa	7	8	9	11	14	18	21	24	26	29	32
dk phút	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k tối đa	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k phút	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n phút	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n tối đa	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t phút	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t tối đa	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Giải thích chi tiết về các thông số chính

Khi chọn kích thước đai ốc khóa vòng bi, quý khách vui lòng đặc biệt chú ý đến các thông số chính sau:

（1）Thông số ren (D×P): Điều này cho biết đường kính danh nghĩa (D) và bước ren (P) của ren.

Ví dụ: trong M16×1.5, M16 đại diện cho đường kính danh nghĩa là 16mm và 1,5 đại diện cho bước 1,5mm.

（2）Đường kính ngoài (dk): Kích thước bên ngoài tối đa của đai ốc, xác định không gian tối thiểu cần thiết để lắp đặt.

（3）Độ dày (m): Chiều cao trục của đai ốc, ảnh hưởng đến cánh tay lực khóa và độ bền.

（4）Số lượng rãnh (n) / Chiều rộng rãnh (b) / Độ sâu rãnh (t): Các thông số hình học của rãnh, phải phù hợp với kích thước của các dụng cụ chuyên nghiệp tương ứng (cờ lê móc và chốt mở/vòng đệm giữ).

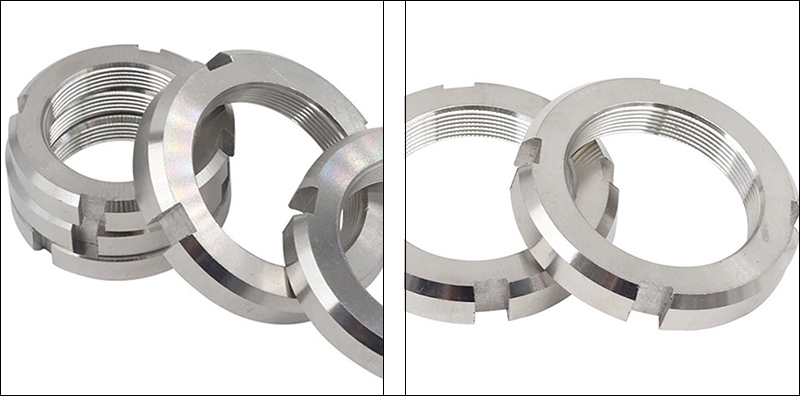

Bearing Lock Nut

Thông số kỹ thuật chung Tham khảo nhanh

Dưới đây là một số dữ liệu đặc tả tiêu chuẩn thường được sử dụng:

Lấy đai ốc khóa vòng bi GB/T 812-1988, (Số liệu) làm ví dụ:

Đặc điểm kỹ thuật của chủ đề: D × P	Đường kính ngoài: dk (mm)	Độ dày: m (mm)	Số lượng khe: n	Độ sâu khe: t (mm)
M10*1	22	8	4	2.6
M12*1.25	25	8	4	2.6
M14*1.5	28	8	4	2.6
M16*1.5	30	8	4	3.1
M18*1.5	32	8	4	3.1
M20*1.5	35	8	4	3.1

Lựa chọn và sử dụng

(1) Tính nhất quán của ren: Tất cả đai ốc khóa ổ trục đều được trang bị vít có ren mịn. Vui lòng xác minh bước để tránh nhầm lẫn với vít có ren thô.

（2）Công cụ bổ sung: Quá trình tháo gỡ và lắp ráp yêu cầu sử dụng cờ lê hình móc đặc biệt.

（3）Phụ kiện chống nới lỏng: Để đạt được hiệu quả khóa, chúng phải được sử dụng cùng với vòng đệm chặn (chẳng hạn như GB/T 858) hoặc chốt mở.

（4）Bản vẽ kỹ thuật: Khi thiết kế, vui lòng luôn tham khảo phiên bản mới nhất của bản vẽ kỹ thuật tiêu chuẩn tương ứng hoặc thông số kỹ thuật của sản phẩm.
