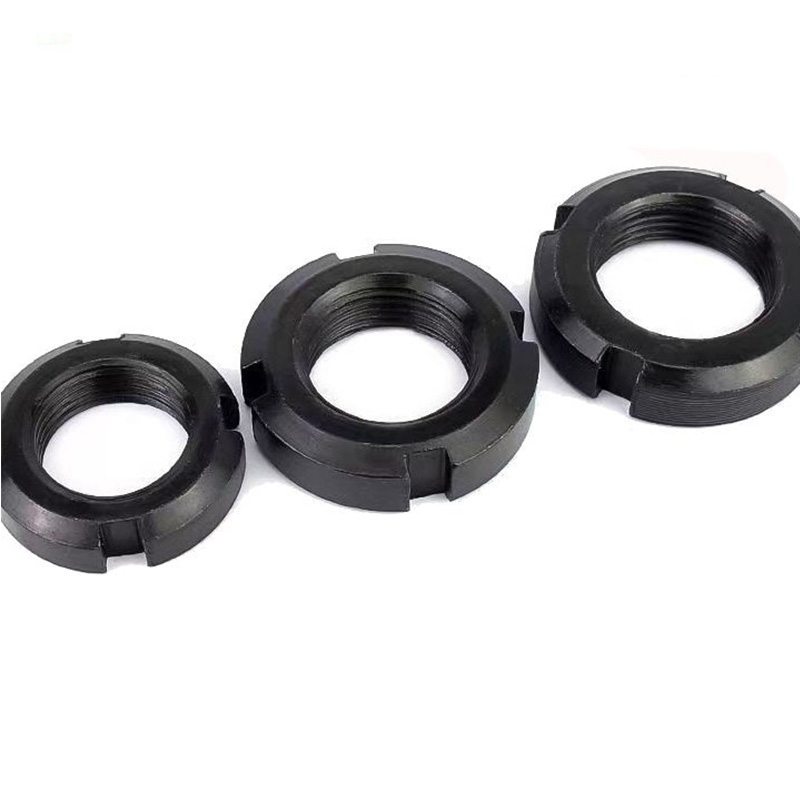

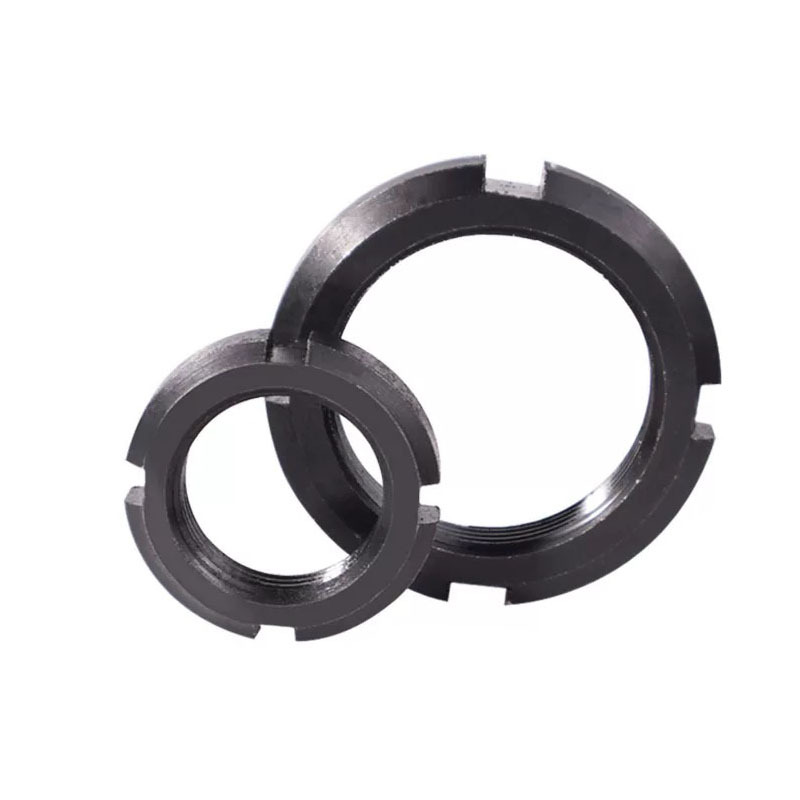

Đai ốc DIN 1804

Nhà cung cấp và nhà sản xuất Trung Quốc Xiaoguo® chuyên về đai ốc DIN 1804 có thể tái sử dụng. Sản phẩm mang lại hiệu quả chi phí cao và có thể giảm chi phí bảo trì một cách hiệu quả trong thời gian dài. Nếu bạn mua đai ốc DIN 1804 số lượng lớn, bạn sẽ nhận được mức giá ưu đãi hơn.

Gửi yêu cầu

Mô tả Sản phẩm

Công cụ cài đặt

Mặc dù đai ốc DIN 1804 có cấu trúc đơn giản nhưng việc lắp đặt chính xác là chìa khóa để đảm bảo hiệu suất khóa của nó.

（1）Dụng cụ cốt lõi: Cờ lê dạng móc (bắt buộc phải sử dụng), tiêu chuẩn chung là DIN 1810.

Có nhiều hình thức khác nhau:

1) Loại cố định có mũi nâng: Tuân thủ tiêu chuẩn DIN 1810, đây là tùy chọn tiêu chuẩn được sử dụng rộng rãi nhất.

2) Loại có bản lề/có thể điều chỉnh: Một công cụ bao gồm nhiều thông số kỹ thuật, phù hợp với các tình huống có điều kiện làm việc thay đổi.

3) Loại bộ sản phẩm: Chẳng hạn như bộ 8 món, chứa nhiều thông số kỹ thuật khác nhau, tạo điều kiện thuận lợi cho việc quản lý và sử dụng tập trung.

(2) Dụng cụ phụ trợ: Cờ lê lực: Để đảm bảo kiểm soát chính xác lực khóa, nhiều cờ lê kiểu móc được thiết kế với các giao diện lưỡi vuông có thể kết nối với cờ lê lực. （3）Phụ kiện chống nới lỏng: Để đạt được hiệu quả chống nới lỏng, đai ốc phải được ghép nối với thiết bị chống nới lỏng tương ứng, chẳng hạn như vòng đệm khóa hoặc keo khóa ren.

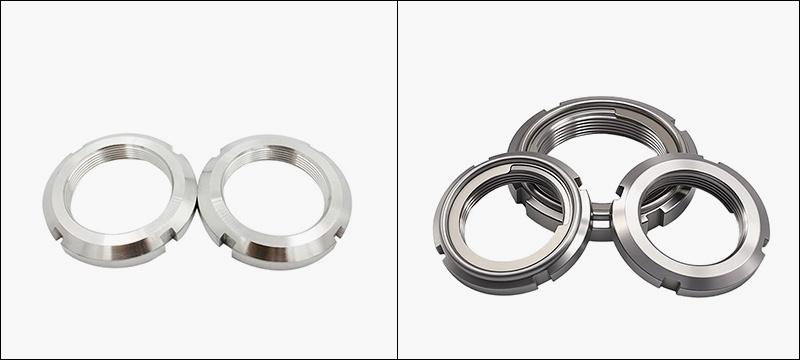

DIN 1804 Nut

Các bước cài đặt

（1）Chuẩn bị trước khi lắp đặt

Xác nhận thông số kỹ thuật: Đảm bảo rằng thông số ren của đai ốc DIN 1804 phù hợp với thông số của trục.

Kiểm tra vệ sinh: Làm sạch hoàn toàn trục, ren đai ốc và các bề mặt tiếp xúc với chìa khóa, đồng thời kiểm tra xem có gờ hoặc hư hỏng nào không.

Xác nhận bề mặt chịu lực: Trong quá trình lắp đặt, mặt bên của đai ốc có bề mặt được gia công tinh xảo phải đối diện với ổ đỡ hoặc mặt cuối của phôi.

（2) Siết chặt ban đầu

Lắp thủ công: Căn chỉnh đai ốc trước với đầu trục, sau đó lắp bằng tay trong 2 đến 3 vòng.

（3)Thiết bị chống nới lỏng

Lắp vòng đệm khóa theo sơ đồ chống nới lỏng (lưỡi bên trong phải thẳng hàng với rãnh then trên trục) hoặc bôi keo khóa ren.

（4) Siết chặt lần cuối

Cẩn thận chèn mũi nhô ra của cờ lê móc vào rãnh của đai ốc (lưu ý bắt đầu từ thông số M45x1.5, đai ốc có 6 rãnh và bạn cần tác dụng lực đều hơn)

（5)Khóa và xác nhận

Sử dụng cơ chế chống nới lỏng (vòng khóa): Sau khi siết chặt đai ốc, uốn cong lưỡi ngoài của vòng và đưa nó vào bất kỳ khe nào của đai ốc để đạt được khóa cơ học.

Dùng hóa chất chống nới lỏng (keo khóa ren): Bôi sau khi làm sạch ren và trước khi siết chặt, đợi keo đông cứng.

Kiểm tra lần cuối: Dùng cờ lê lực để kiểm tra lại lực siết.

DIN 1804 Nut

Thứ hai	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk tối đa	7	8	9	11	14	18	21	24	26	29	32
dk phút	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k tối đa	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k phút	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n phút	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n tối đa	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t phút	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t tối đa	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Hướng dẫn cài đặt

（1）Không nhầm lẫn các bề mặt chịu lực: Đảm bảo rằng bề mặt d3 được gia công tinh xảo tiếp xúc chặt chẽ, với bề mặt gồ ghề hướng về hướng vận hành của dụng cụ.

(2) Giá trị mô-men xoắn có tầm quan trọng đặc biệt: mô-men xoắn quá cao có thể làm hỏng ren hoặc khiến trục bị biến dạng; mô-men xoắn không đủ cao sẽ dẫn đến lực siết trước không đủ, khiến đai ốc DIN 1804 dễ bị lỏng.

(3) Sử dụng dụng cụ đúng cách: Đảm bảo rằng kích thước của cờ lê ổ cắm khớp chính xác với đường kính ngoài của đai ốc để tránh làm hỏng khe cắm.

（4) Cần tính đến lực tải trước: Khi sử dụng cho tải trước ổ trục, cần thiết lập chính xác lực tải trước bằng các phương pháp chuyên nghiệp.

(5) Kiểm tra thường xuyên: Trong quá trình vận hành thiết bị lần đầu hoặc sau khi sửa chữa lớn, cần tiến hành kiểm tra thường xuyên tình trạng khóa của các đai ốc để tránh bị lỏng.
