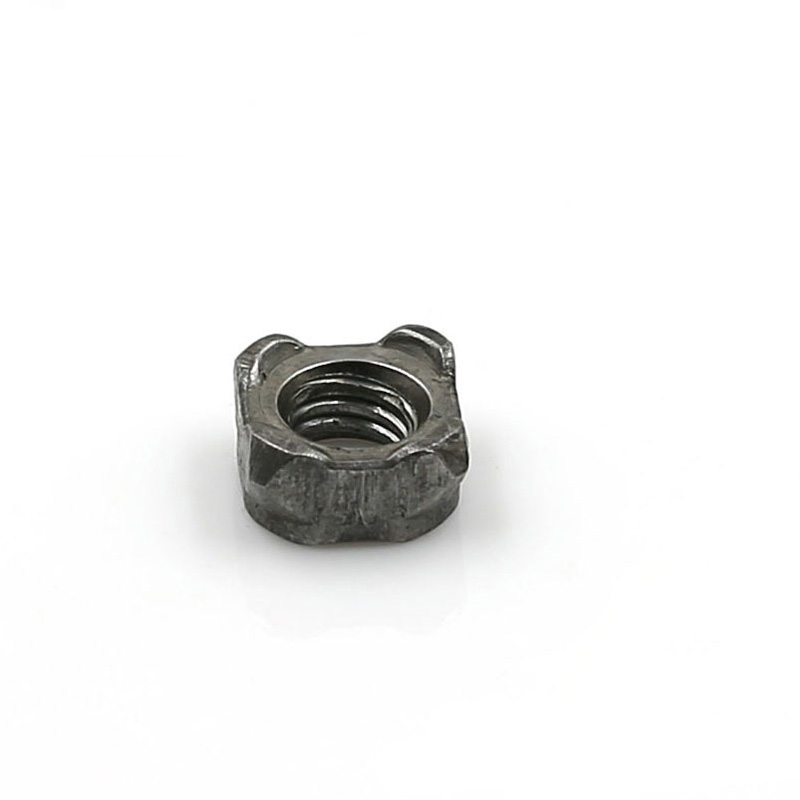

Đai ốc hàn vuông M8

Bạn đang tìm kiếm ốc vít chuyên nghiệp, Đai ốc hàn vuông M8 mới nhất của Xiaoguo® có thể là lựa chọn lý tưởng của bạn. Nó phù hợp cho mặt sau của tấm kim loại. Khi lắp ốc vít bên ngoài, không cần chạm vào mặt sau. Nó đặc biệt thích hợp cho các loại thùng kín.

Người mẫu:Q 371-1999

Gửi yêu cầu

Mô tả Sản phẩm

Kích thước tiêu chuẩn và chính

Đai ốc hàn vuông M8 được sản xuất theo đúng tiêu chuẩn DIN 928:2013-12. Tiêu chuẩn này quy định kích thước và yêu cầu kỹ thuật của đai ốc hàn vuông có ren thô từ M4 đến M16 và ren mịn từ 8 mm đến 16 mm. Loại sản phẩm là loại A.

tham số	Giá trị (mm)	Sức chịu đựng
Đặc điểm chủ đề	M8 × 1,25	-
Độ rộng cạnh (s/sw)	14mm	±0,3
Chiều rộng đường chéo (e)	18mm	±0,6
Tổng độ dày (m1/h)	6,5mm	±0,3
Đường kính đầu (dk)	12,8mm	-
Chiều cao của điểm nhô ra	1.0mm	±0,1
Góc điểm lõm	45°	±5°

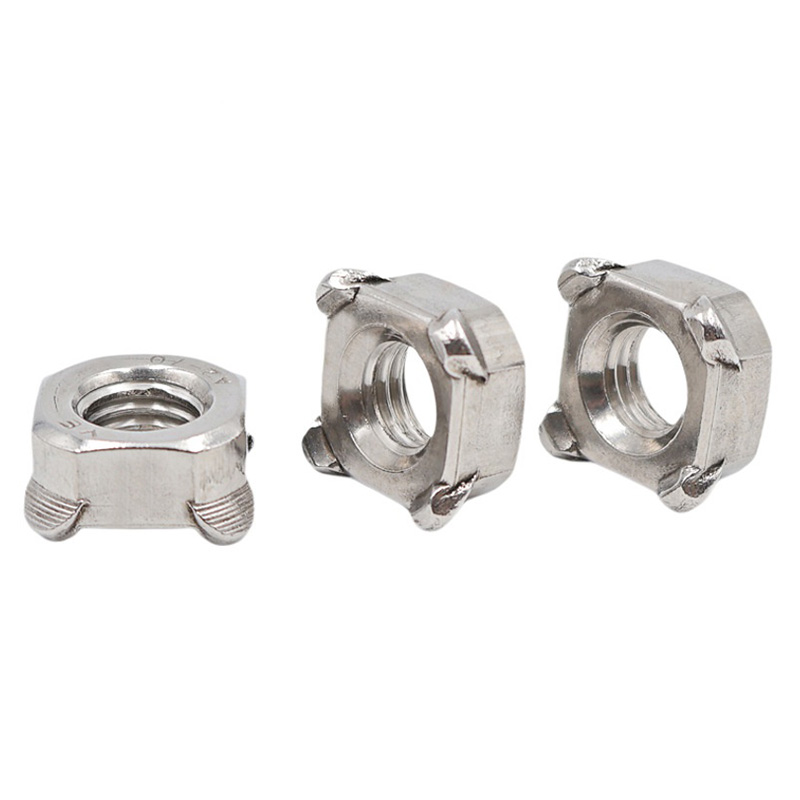

M8 Square Weld Nut

Kiểu kết cấu

Đai ốc hàn vuông M8 được chia thành hai loại dựa vào việc nó có chốt định vị hay không: loại không có chốt và loại có trang bị chốt.

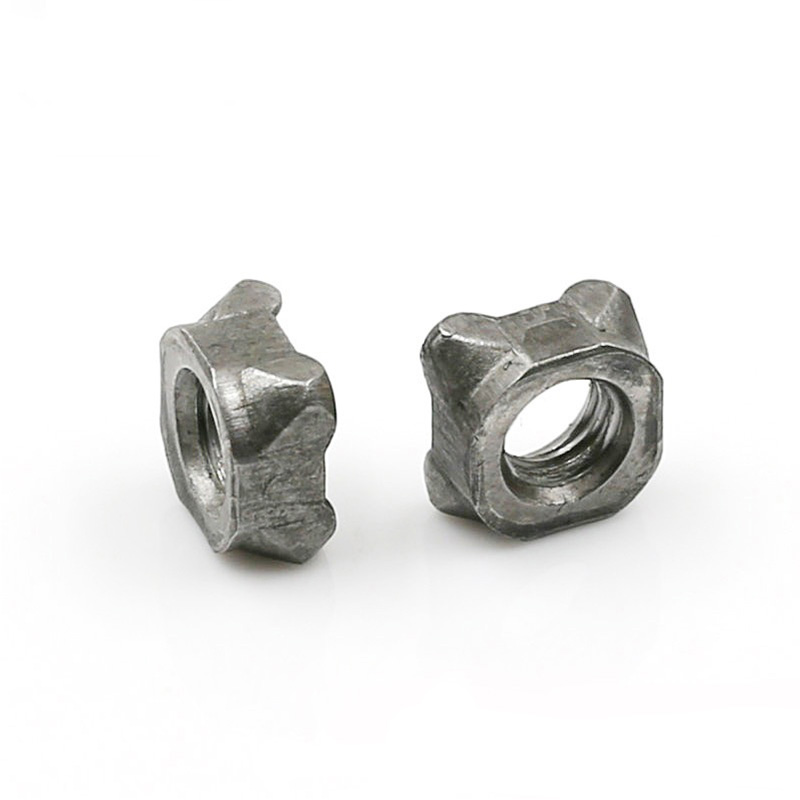

（1）Không được điều khiển

Sự miêu tả:

Hình vuông, có chiều rộng các cạnh đối diện là 14mm. Mặt dưới có 4 gờ hàn hình bán cầu phân bố đều ở 4 góc, không có chốt dẫn hướng. Bề mặt đáy phẳng, có thông số kỹ thuật M8 × 1,25 và độ chính xác 6H.

Nguyên tắc làm việc:

Trong quá trình hàn, việc định vị được thực hiện thông qua các chốt định vị trên điện cực phía dưới hoặc các lỗ vuông trên phôi. Bốn phần nhô ra đồng thời tan chảy trong quá trình hàn điện trở, tạo thành lõi hàn đồng nhất.

Các tình huống áp dụng:

Khi đã có Đai ốc hàn vuông M8 trong lỗ vuông của phôi hoặc khi vị trí đáng tin cậy,

kỹ thuật hàn thủ công hoặc hàn bán tự động có thể được áp dụng.

Điều này phù hợp cho các ứng dụng nhạy cảm về chi phí với yêu cầu thấp về độ chính xác định vị.

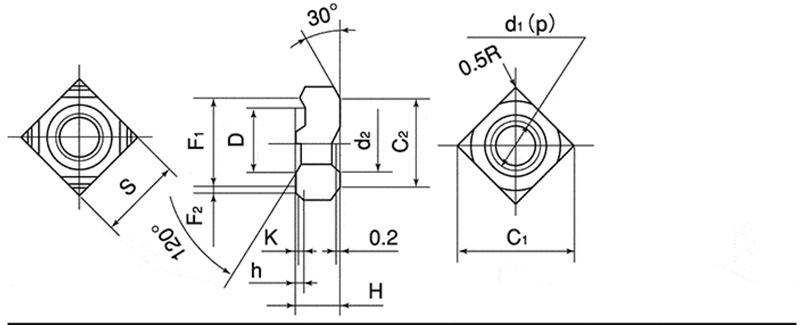

M8 Square Weld Nut

d	p	S		H		h		K	D
Đường kính danh nghĩa	Sân bóng đá	Kích thước cơ bản	Sức chịu đựng	Kích thước cơ bản	Sức chịu đựng	Kích thước cơ bản	Sức chịu đựng	Kích thước cơ bản (Gần đúng)	Kích thước cơ bản	Sức chịu đựng
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0,1一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

（2)Đã thí điểm

Sự miêu tả:

Hình dạng là hình vuông, với chiều rộng của các cạnh đối diện thường giữ ở mức 14mm. Có bốn góc nhô ra ở mặt dưới cùng với chốt dẫn hướng ở giữa. Đường kính của chốt dẫn hướng thường là 9,6mm hoặc 11,6mm (tùy theo yêu cầu của khách hàng). Chiều cao của chốt dẫn hướng là 1,5 mm, 2,0 mm hoặc 2,5 mm, phù hợp với độ dày của vật liệu nền. Sợi chỉ có kích thước M8 × 1,25, độ chính xác 6H.

Nguyên tắc làm việc:

Chốt dẫn hướng được lắp vào lỗ định vị đã khoan trước của phôi để đạt được vị trí chính xác và ngăn Đai ốc hàn vuông M8 dịch chuyển trong quá trình hàn. Đồng thời, chốt dẫn hướng còn ngăn chặn hiệu quả các tia hàn xâm nhập vào lỗ ren ở một mức độ nhất định.

Các tình huống áp dụng:

Dây chuyền hàn robot tự động (có yêu cầu định vị cao)

Khi phôi không có lỗ vuông và chỉ được định vị bằng các lỗ tròn

Các ứng dụng cần ngăn chặn xỉ hàn làm tắc ren
