Các loại hạt hàn chiếu vuông

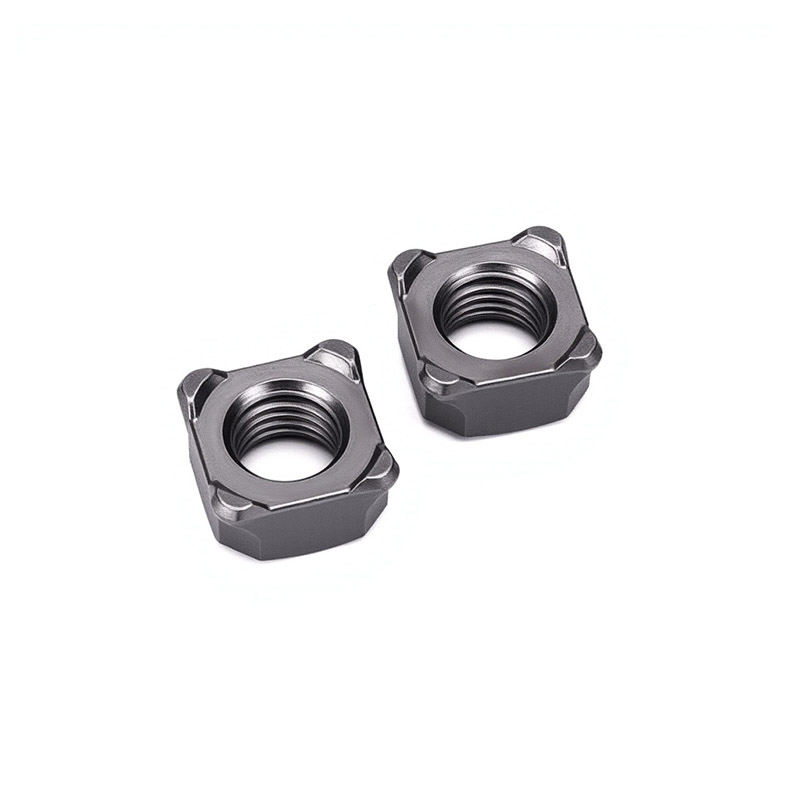

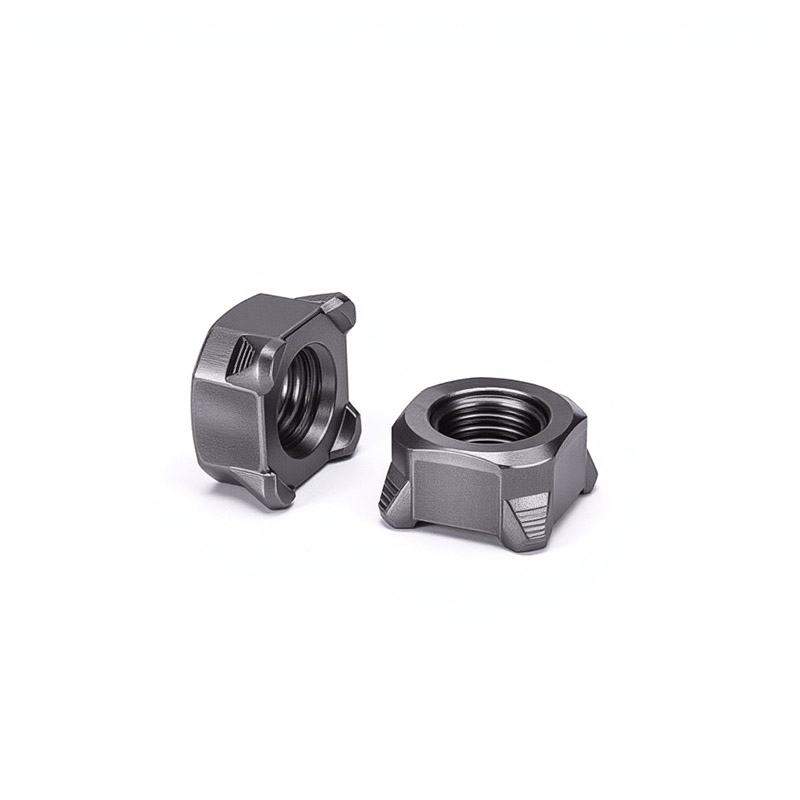

Nhà cung cấp Trung Quốc Xiaoguo®is vui mừng cung cấp đai ốc hàn hình vuông chất lượng cao trong kho có bốn phần nhô ra hàn phân bố đều. Cấu trúc bốn góc đảm bảo rằng ngay cả khi chịu rung động mạnh, sẽ không có sự dịch chuyển hoặc xoay tương đối, đảm bảo kết nối ổn định.

Người mẫu:Q 371-1999

Gửi yêu cầu

Mô tả Sản phẩm

Đặc điểm kết cấu

Đai ốc hàn hình vuông là đai ốc hình vuông có nhiều hình chiếu hàn ở phía dưới. Thiết kế cấu trúc của nó tập trung vào ba mục tiêu chính: độ tin cậy khi hàn, định vị chính xác và hiệu suất chống quay.

[1]Đế vuông

（1）Hình dạng: Một hình vuông hoàn hảo với bốn cạnh có chiều dài bằng nhau và cả bốn góc đều vuông góc. Nó có thể tự động ngăn chặn sự quay khi nó vừa với lỗ vuông của phôi.

（2）Độ rộng cạnh: Ví dụ: M8 là 14mm, M10 là 17mm. Nó cung cấp đủ diện tích chịu áp lực để ngăn chặn các đai ốc bị kẹt trong vật liệu nền trong quá trình hàn.

（3）Độ dày (chiều cao): Thông thường từ 6 đến 10mm. Nó đảm bảo đủ độ dài gắn ren để cung cấp độ bền kết nối.

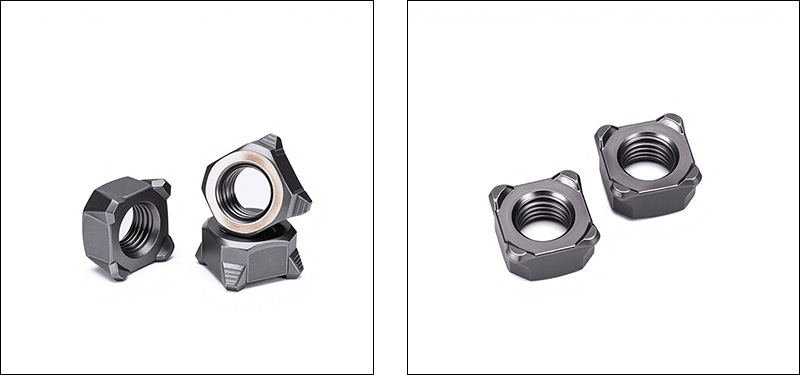

Square Projection Weld Nuts

[2]Dự án hànhành động

（1）Số lượng: Phân bố theo kiểu đối xứng bốn điểm để đảm bảo dòng điện đồng đều và lõi hàn cân bằng

（2）Vị trí: Ở bốn góc của bề mặt đáy, sát mép, để tăng cường độ ổn định khi hàn

（3）Hình dạng: Hình cầu hoặc hình nón, đỉnh nhẵn

(4) Chiều cao: 0,5 ~ 1,2 mm, để đảm bảo tiếp xúc chặt chẽ với vật liệu nền

Chiều rộng/Đường kính: Khoảng 1,5 ~ 2,5 mm

[3]Sợi bên trong

（1）Thông số chỉ: Hệ mét M4 đến M16, Imperial #6 đến 5/8”. Tạo thành một kết nối có thể tháo rời bằng các bu lông phù hợp.

（2）Độ chính xác của chỉ: 6H (hệ mét), 2B (hệ đo lường Anh). Đảm bảo sự vừa khít giữa đai ốc hàn hình vuông và bu lông.

（3）Chiều dài chỉ: Cung cấp đủ độ dài gắn chỉ.

（4）Hướng ren: Đầu vào có thể có các mặt vát để dễ dàng lắp bu lông.

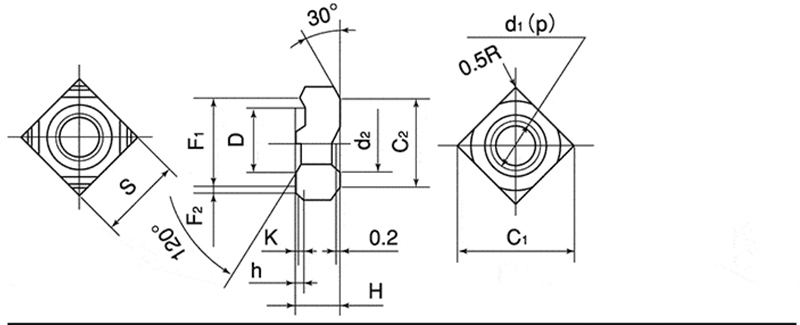

Square Projection Weld Nuts

d	p	S		H		h		K	D
Đường kính danh nghĩa	Sân bóng đá	Kích thước cơ bản	Sức chịu đựng	Kích thước cơ bản	Sức chịu đựng	Kích thước cơ bản	Sức chịu đựng	Kích thước cơ bản (Gần đúng)	Kích thước cơ bản	Sức chịu đựng
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0,1一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

Câu hỏi thường gặp

（1) Đai ốc hàn hình vuông phù hợp với phương pháp hàn nào? Các thông số là gì?

Phương pháp được sử dụng phổ biến nhất là hàn chiếu điện trở. Lấy việc hàn đai ốc thép cacbon thấp M8 lên tấm thép cacbon thấp 1,5mm làm ví dụ. Các thông số tham khảo là: dòng điện 8–11 kA, áp suất điện cực 2,5–4,0 kN, tần số hàn 8–15 chu kỳ (khoảng 0,16–0,3 giây).

（2) Đai ốc hàn hình vuông của bạn tuân thủ những tiêu chuẩn nào?

Chúng tôi tuân thủ nghiêm ngặt DIN 928 (tiêu chuẩn của Đức, được sử dụng rộng rãi nhất trên toàn thế giới), ASME B18.1 (tiêu chuẩn của Mỹ) và GB/T 13681.2 (tiêu chuẩn quốc gia của Trung Quốc).

(3) Làm thế nào để đảm bảo hiệu suất hàn của đai ốc?

Cốt lõi của hiệu suất hàn là hàm lượng carbon phải ≤ 0,25%. Chúng tôi tiến hành phân tích quang phổ trên từng lô nguyên liệu thô để đảm bảo thành phần hóa học đạt tiêu chuẩn. Đồng thời, chiều cao và hình dạng của các phần nhô ra được kiểm soát chặt chẽ trong phạm vi dung sai.
