Đai ốc hàn vuông M8

Xiaoguo® từ Trung Quốc cung cấp Đai ốc hàn vuông M8 có sẵn để thử nghiệm mẫu. Hình dạng vuông của nó giúp dễ dàng căn chỉnh với hệ thống cấp liệu khay rung tự động và phù hợp cho hoạt động của dây chuyền lắp ráp tốc độ cao.

Người mẫu:Q 371-1999

Gửi yêu cầu

Mô tả Sản phẩm

（1)Định nghĩa sản phẩm

Đai ốc hàn vuông M8 là một loại dây buộc đặc biệt có hình vuông và bốn phần nhô ra để hàn ở các góc dưới cùng. Nó được cố định vĩnh viễn vào tấm kim loại thông qua hàn điểm điện trở và cung cấp lỗ ren bên trong đáng tin cậy cho các kết nối bu lông tiếp theo. Đai ốc này tuân thủ tiêu chuẩn DIN 928 và là một trong những thông số kỹ thuật đai ốc hàn được sử dụng phổ biến nhất trong các ngành công nghiệp như ô tô, đồ gia dụng và máy móc nông nghiệp.

（2) thi hành các tiêu chuẩn

Đai ốc hàn vuông M8 được sản xuất theo đúng tiêu chuẩn DIN 928:2013-12. Tiêu chuẩn này quy định kích thước và yêu cầu kỹ thuật của đai ốc hàn vuông có ren thô từ M4 đến M16 và ren mịn từ 8 mm đến 16 mm. Loại sản phẩm là A. Tiêu chuẩn DIN 928 yêu cầu thép dùng cho đai ốc hàn phải chứa hàm lượng carbon 0,25% để đảm bảo hiệu suất hàn tốt.

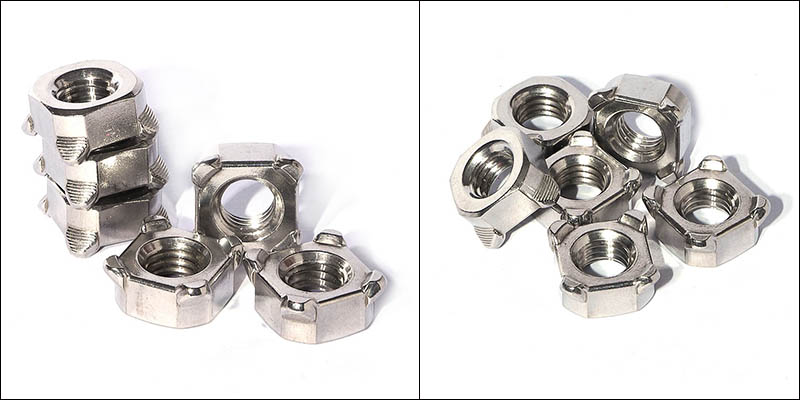

M8 Square Welded Nut

Thông số quá trình hàn

Thông số mối hàn là yếu tố cốt lõi để đảm bảo chất lượng mối hàn. Các thông số hàn của Đai ốc hàn vuông M8 cần được điều chỉnh tùy theo chất liệu của tấm đế và độ dày của nó, v.v. Sau đây là các thông số tham khảo trong điều kiện làm việc điển hình:

（1)Dòng điện hàn

Giá trị khuyến nghị là 5.000 - 8.000 A

Đối với các loại đai ốc có kích thước nhỏ (như M4-M6), dòng điện có thể được kiểm soát trong khoảng 3000 - 5000 A; đối với loại cỡ trung bình (M8-M10), ví dụ Đai ốc hàn vuông M8 thì dòng hàn là 5000 - 8000 A; đối với loại có kích thước lớn (M12 trở lên) cần 8000 - 10000 A

（2）Áp suất điện cực

Giá trị khuyến nghị là 2,5 - 4,0 kN

Áp suất sẽ làm cho nhiều phần nhô ra được làm phẳng đồng đều khoảng 1/3 trước khi cấp nguồn. Nếu áp suất quá cao, các phần nhô ra có thể bị xẹp sớm; nếu nó quá thấp, nó có thể gây ra hiện tượng bắn tung tóe.

（3)Thời gian hàn

Giá trị khuyến nghị là 8 - 15 chu kỳ (khoảng 0,16 - 0,3 giây)

Thời gian hàn ngắn hơn so với hàn điểm cùng một điểm hàn. Sau khi xác định được áp suất và dòng điện thích hợp thì điều chỉnh để đạt được điểm hàn ưng ý.

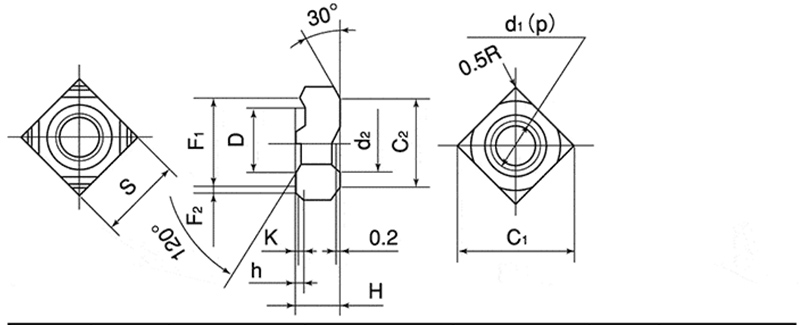

M8 Square Welded Nut

d	p	S		H		h		K	D
Đường kính danh nghĩa	Sân bóng đá	Kích thước cơ bản	Sức chịu đựng	Kích thước cơ bản	Sức chịu đựng	Kích thước cơ bản	Sức chịu đựng	Kích thước cơ bản (Gần đúng)	Kích thước cơ bản	Sức chịu đựng
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0,1一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

Kiểm tra chất lượng

Để xác minh độ bền hàn của đai ốc, phải tiến hành kiểm tra chất lượng sau hàn. Các phương pháp chính bao gồm:

(1) Kiểm tra mô-men xoắn: Lắp bu-lông phù hợp vào đai ốc hàn và tác dụng mô-men xoắn quy định bằng cờ lê mô-men xoắn. Nếu Đai ốc hàn vuông M8 không quay và điểm hàn không bị rách thì được coi là đủ tiêu chuẩn.

(2) Kiểm tra lực đẩy: Tác dụng lực đẩy dọc trục lên đai ốc hàn và ghi lại tải trọng đứt tối đa bằng máy kiểm tra đa năng. Vết nứt sẽ xảy ra ở vật liệu nền.

(3) Kiểm tra bằng mắt: Tiến hành kiểm tra bằng mắt để xem các đai ốc có bị nghiêng không, chúng có tiếp xúc hoàn toàn với vật liệu tấm hay không và có vết nứt hoặc vết nứt nào không. Đồng thời dùng thước đo kiểm tra xem ren có bị biến dạng do hàn hay không.
